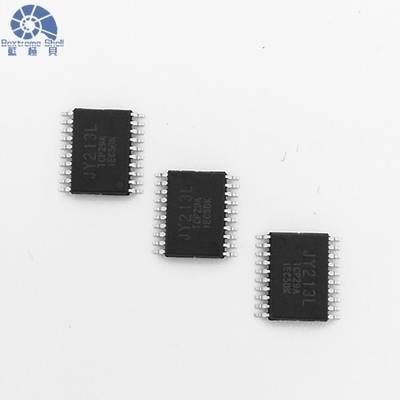

JY213L οδηγός πυλών υψηλής ταχύτητας για δύναμης MOSFET και IGBT τις συσκευές

JY213L οδηγός μεγάλων πυλών για δύναμης MOSFET και IGBT συσκευή με τρία ανεξάρτητα κανάλια παραγωγής

Περιγραφή

JY213L είναι μια μεγάλη ταχύτητα 3 οδηγός πυλών φάσης προσαρμόζω για δύναμης MOSFET και IGBT τις συσκευές. Αυτό προώθησε τα χαρακτηριστικά γνωρίσματα οδηγών τρία ανεξάρτητα κανάλια παραγωγής, και υψηλή και χαμηλή πλευρά παραπεμφθείσα, που εξασφαλίζει βέλτιστο έλεγχο. Με τον ενσωματωμένο νεκρό χρόνο και βλαστός-μέσω της προστασίας, προστατεύει τη μισό-γέφυρα, αποτρέποντας οποιαδήποτε πιθανή ζημία. Τα κυκλώματα UVLO εξασφαλίζουν αξιόπιστη λειτουργία με την παρεμπόδιση της δυσλειτουργίας κατά τη διάρκεια των χαμηλών καταστάσεων τάσης κατώτατων ορίων. Χρησιμοποιώντας έναν groundbreaking υψηλής τάσεως θόρυβο διαδικασίας και κοινός-τρόπου BCD που ακυρώνει την τεχνική, αυτός ο οδηγός διατηρεί τη σταθερότητα στα υψηλά σενάρια θορύβου dV/dt εκθέτοντας την εξαιρετική αρνητική παροδική ανοχή τάσης. Επιπλέον, επιτρέψτε την καρφίτσα επιτρέπει τον εφεδρικό τρόπο, που επιτρέπει στο τσιπ για να μπεί σε μια χαμηλή ήρεμη τρέχουσα κατάσταση και που ενισχύει τη μακροζωία μπαταριών. Δοκιμάστε την ασύγκριτη απόδοση και μόνιμη αξιοπιστία με τον οδηγό μεγάλων πυλών JY213L. Πάρτε περισσότερες λεπτομέρειες παρακαλώ χτυπά εδώ.

Χαρακτηριστικά γνωρίσματα

• Ενσωματωμένος υψηλός δευτερεύων οδηγός μισό-γεφυρών 90V
• Δυνατότητα να οδηγήσει επάνω σε 3 πύλες μισό-γεφυρών φάσης
• Ενσωματωμένη δίοδος λουριών μποτών για κάθε υψηλό δευτερεύον κανάλι
• Ενσωματωμένη νεκρή χρονική προστασία
• Βλαστός-μέσω της προστασίας
• Κάτω από την ανταπεργία τάσης για VCC και VBS
• Χαμηλή τάση 0-5.5V λειτουργίας για VCC και VBS
• 3.3V και συμβατό σύστημα λογικής εισαγωγής 5V
• Επιτρέψτε την καρφίτσα (το EN) για το χαμηλό εφεδρικό ρεύμα
• IO+/IO-: +1.2A/-2.0A σε VCC=15V, VBS=15V
• Ενσωματωμένος νεκρός χρόνος: 0.5us (τύπος.)
• Κύκλωμα ακύρωσης θορύβου κοινός-τρόπου dV/dt
• Ανεκτικός της αρνητικής παροδικής τάσης
• Χαμηλή κίνηση πυλών dI/dt για την καλύτερη ασυλία θορύβου
• – 40ºC στη λειτουργούσα σειρά 125ºC
• Μικρή συσκευασία ίχνους: TSSOP20L/24L, 173mil

Εφαρμογή

• Ε-ΠΟΔΗΛΑΤΟ/εργαλείο 3 ηλεκτρικής δύναμης οδηγός μηχανών φάσης
• Με μπαταρίες μίνι/έλεγχος μηχανών μικροϋπολογιστών
• Αναστροφέας γενικού σκοπού

Διάγραμμα φραγμών

Χαρακτηριστικό κύκλωμα appication

Διαμόρφωση καρφιτσών
