Περιφερειακό κύκλωμα που διορθώνει το ολοκληρωμένο κύκλωμα οδηγών μηχανών SPWM Sensorless BLDC

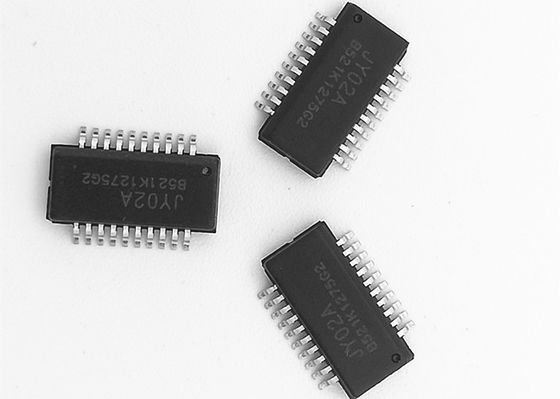

Αβούρτσιστο ολοκληρωμένο κύκλωμα JY02A μικροελεγκτών συνεχών μηχανών ειδικό για το sensorless οδηγό μηχανών BLDC


JY02A είναι ASIC για τη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή, με το απλό περιφερειακό κύκλωμα, την τέλεια λειτουργία, το συμπαγές μέγεθος, την απλή διόρθωση (σχεδόν καμία διόρθωση), την υψηλή αποδοτικότητα κίνησης, την εύκαμπτη εφαρμογή, ευρέως την εφαρμογή, κ.λπ.
JY02A είναι ένα καθαρό ολοκληρωμένο κύκλωμα εφαρμογής υλικού, τα οποία λύνουν το πρόβλημα του γραψίματος των προγραμμάτων. JY02A εσωτερικά σταθεροποιεί τα διάφορα sensorless αβούρτσιστα κυκλώματα ελέγχου κίνησης ΣΥΝΕΧΩΝ μηχανών, όπως το προσαρμοστικό κύκλωμα έναρξης, κύκλωμα αποζημιώσεων δύναμης, κύκλωμα διορθώσεων αξίας του Q, διόρθωση παράγοντα δύναμης, κύκλωμα ανίχνευσης φάσης, αμφίδρομο αποκωδικοποιώντας κύκλωμα λειτουργίας, κύκλωμα προστασίας κλειδώνω-στροφέων, πίσω κύκλωμα ανίχνευσης ηλεκτρεγερτικής δύναμης, τρέχουσα ανίχνευση & το κύκλωμα ελέγχου, η ανίχνευση τάσης & το κύκλωμα προστασίας, κ.λπ., μετά από πολύ λίγα ποσό εξωτερικής συστατικής ρύθμισης, μπορούν να οδηγήσουν τη διάφορη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή, JY02A έχει μια ορισμένη φορτίο-αρχική ικανότητα, η οποία είναι πολύ σημαντική στο περισσότερο applications.JY02A μπορεί να εφαρμοστεί στην τριφασική ΣΥΝΕΧΉ αβούρτσιστη μηχανή με τη σύνδεση «Υ» και «τριγώνων».

Εφαρμογές:

σκουπίζοντας ρομπότ, αυτοκίνητες υδραντλίες, τοίχος-κρεμασμένες αντλία κυκλοφορίας λεβήτων, εγχώριες συμπληρωματικές αντλίες, γεννήτριες οξυγόνου, διάφοροι ανεμιστήρες/εξαεριστήρες, ηλεκτρικά κατσαβίδια, ηλεκτρικές κουρτίνες, αυτόματες πόρτες, υδραυλικές αντλίες πετρελαίου, υψηλές αεραντλίες, αυτοκίνητοι συμπιεστές κλιματισμού, ΣΥΝΕΧΗΣ αβούρτσιστος συμπιεστής, AGV καροτσάκι, διάφορος γραμμικός και εξοπλισμός διοικητικών μεριμνών βρόχων ταξινομώντας, θεριστής χορτοταπήτων, ψεκαστήρας, υποβρύχιος προωστήρας, κ.λπ.

Λειτουργικά χαρακτηριστικά:
☆Working τάση: 4.5 ☆Working θερμοκρασία β-5,5 V.: -55-125 ℃
☆Drive τρόπος: ☆Adaptive μηχανή SPWM: Μηχανή Sensorless BLDC
έλεγχος ☆Direction: CW/CCW ☆Soft που αντιστρέφει: Ναι
το σήμα: Ναι ☆Overload προστασία: Ναι
☆Current κλειστός βρόχος: Ναι ☆Constant τρέχουσα κίνηση: Ναι
☆Blocking προστασία: Ναι ☆Starting κανονισμός ροπής: Ναι
☆Soft αρχικός: Ναι ☆Special τεχνολογία: Πλήρης λειτουργία έναρξης ασφάλειας όρου JYKJ
η ρύθμιση: γραμμική self-adaptation ☆EAI λειτουργία



JY02A ο τρόπος και οι παράμετροι:

1: UH/VH/WH τοπ παραγωγή κίνησης PWM φάσης, σήμα μετατροπής κατώτατης κίνησης φάσης UL/VL/WL
η παραγωγή, αυτός ο τρόπος κίνησης είναι ένας οικονομικός τρόπος να μειωθούν οι δαπάνες του υλικού, ιδιαίτερα μέσα
αίτηση της υψηλής τάσης και των υψηλής ισχύος οδηγών μηχανών. ο τοπ τρόπος παραγωγής κίνησης PWM είναι
ευκολότερο κύκλωμα και υψηλότερη σταθερότητα από τον τρόπο παραγωγής κατώτατης κίνησης PWM.

2: Η συχνότητα PWM JY02A είναι 13KHz, το οποίο όχι μόνο λαμβάνει υπόψη τον περιεκτικό
η αναλογία της αποδοτικότητας και του θορύβου, αλλά και οι αυξήσεις η δύναμη και μειώνουν την κατανάλωση ισχύος
από το οδηγώντας κύκλωμα. Η ροπή της μηχανής είναι υψηλότερη από αυτή 20KHz κάτω από το ίδιο πράγμα
παροχή ηλεκτρικού ρεύματος.

Σφυγμός JY02A
Παρακαλώ πάρτε μια σημείωση που παραγωγή ένα JY02A σήμα σφυγμού κατά τη διάρκεια μηχανών BLDC
συγχρονίστε κάθε φορά. Σημαίνει τα προϊόντα JY02A όχι ένας σφυγμός όταν γυρίζει η μηχανή έναν κύκλο. Για
παράδειγμα όπως μετά από το σχηματικό διάγραμμα: του ένας εσωτερικός στροφέας, 2 ζευγάρια μηχανών πόλων, αυτό σημαίνει
η μηχανή χρειάζεται τη commutating φάση για 6 φορές για κάθε κύκλο, έτσι JY02A παραγωγή 6 σφυγμοί κάθε ένας
κύκλος μηχανών


ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY02A

JY02A_V2_20180530-English.pdf
