| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+ |
| Προθεσμία παράδοσης: | 5-10 ημέρες |
| μέθοδος πληρωμής: | T/T, L/C, Paypal |
| Ικανότητα εφοδιασμού: | 1000sets/day |

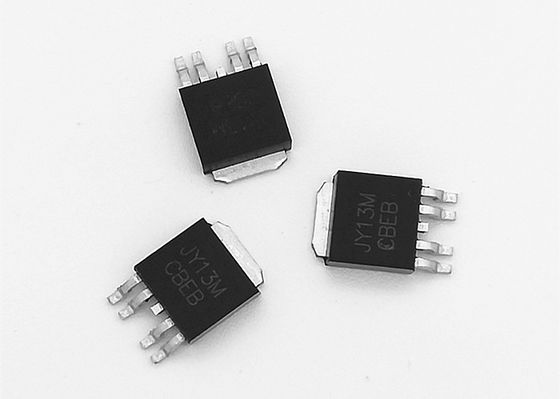

JY13M MOSFET καναλιών 40V Ν και Π για τον οδηγό μηχανών BLDC
ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Το JY13M είναι οι κρυσταλλολυχνίες τομέων δύναμης τρόπου αυξήσεων λογικής καναλιών Ν και Π
Όποιος μπορεί να παρέχει το άριστο RDS (ΕΠΆΝΩ) και τη χαμηλή δαπάνη πυλών. Ο συμπληρωματικός
MOSFETs μπορούν να χρησιμοποιηθούν στην χ-γέφυρα, τους αναστροφείς και άλλες εφαρμογές.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
| Συσκευή | VBR (DSS) | RDS (ΕΠΆΝΩ) ΑΝΏΤΑΤΟ TJ =25ºC | Συσκευασία |
| N-Channel | 40V | <30m>GS=10V, ID=12A | TO252-4L |
| <40m>GS=4.5V, ID=8A | |||
| P-Channel | -40V | <45m>GS=-10V, ID=-12A | |
| <66m>GS=-4.5V, ID=-8A |
●Χαμηλή ικανότητα εισαγωγής
●Γρήγορη ταχύτητα μετατροπής
Απόλυτες μέγιστες εκτιμήσεις (Ta=25ºC εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος | Σύμβολο | Κανάλι Ν | Κανάλι Π | Μονάδα | |
| Τάση πηγής αγωγών | VDSS | 40 | -40 | Β | |
| Τάση πηγής πυλών | VDSS | ±20 | ±20 | ||
| Συνεχής Ρεύμα αγωγών |
Ta=25ºC | Ταυτότητα | 12 | -12 | Α |
| Ta=100ºC | 12 | -12 | |||
| Παλόμενο ρεύμα αγωγών | IDM | 30 | -30 | ||
| Μέγιστη δύναμη Διασκεδασμός |
Ta=25ºC | PD | 2 | W | |
| Ta=70ºC | 1.3 | ||||
| Σύνδεση και αποθήκευση Σειρά θερμοκρασίας |
TJ TSTG | -55 έως 150 | ºC | ||
| Θερμική αντίσταση Σύνδεση σε περιβαλλοντικό |
RθJA | 10s | 25 | ºC/W | |
| Σταθερός | 60 | ||||
| Θερμική αντίσταση Σύνδεση στην περίπτωση |
RθJC | 5.5 | 5 | ºC/W |
Ηλεκτρικά χαρακτηριστικά (Ta=25ºC εκτός αν αναφέρεται διαφορετικά)
| Σύμβολο | Παράμετρος | Όροι | Λ. | Τύπος | Max | Μονάδα | |
| Στατικός | |||||||
| VGS (θόριο) | Κατώτατο όριο πυλών Τάση |
VDS =VGS, ΤΑΥΤΌΤΗΤΑ =250UA | Ν-CH | 1.7 | 2.5 | 3.0 | Β |
| VDS =VGS, ΤΑΥΤΌΤΗΤΑ =-250UA | Π-CH | -1.7 | -2 | -3.0 | |||
| IGSS | Διαρροή πυλών Τρέχων |
VDS =0V, VGS =±20V | Ν-CH | ±100 | NA | ||
| Π-CH | ±100 | ||||||
| IDSS | Μηά τάση πυλών Ρεύμα αγωγών |
VDS =40V, VGS =0V | Ν-CH | 1 | UA | ||
| VDS =-40V, VGS =0V | Π-CH | -1 | |||||
| ΤΑΥΤΌΤΗΤΑ (ΕΠΆΝΩ) | -κρατικός αγωγός Τρέχων |
VDS =5V, VGS =10V | Ν-CH | 30 | Α | ||
| VDS =-5V, VGS =-10V | Π-CH | -30 | |||||
| RDS (ΕΠΆΝΩ) | Αγωγός-πηγή -κράτος Αντίσταση |
VGS =10V, ΤΑΥΤΌΤΗΤΑ =12A | Ν-CH | 24 | 30 | mΩ | |
| VGS =-10V, ΤΑΥΤΌΤΗΤΑ =-12A | Π-CH | 36 | 45 | ||||
| VGS =4.5V, ΤΑΥΤΌΤΗΤΑ =8A | Ν-CH | 31 | 40 | ||||
| VGS =-4.5V, ΤΑΥΤΌΤΗΤΑ =-8A | Π-CH | 51 | 66 | ||||
| VSD | Δίοδος μπροστινή Τάση |
ΕΙΝΑΙ =1.0A, VGS =0V | Ν-CH | 0,76 | 1.0 | Β | |
| ΕΙΝΑΙ =-1.0A, VGS =0V | Π-CH | -0.76 | -1.0 |
ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY13M
