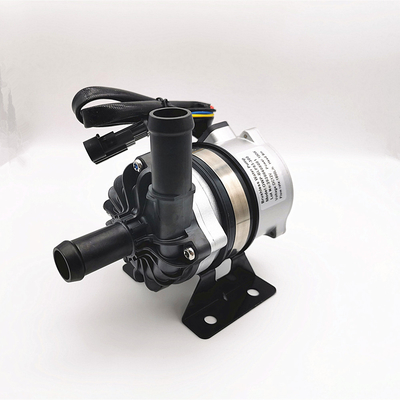

24V ΣΥΝΕΧΗΣ ηλεκτρονική υδραντλία για την υγρή κυκλοφορία γλυκόλης Fluorinert και το βιομηχανικό δροσίζοντας εξοπλισμό

Ευρέως χρησιμοποιημένος στο υβριδικό λεωφορείο, το υβριδικό επιβατικό αυτοκίνητο, τα ηλεκτρικά οχήματα, τα τραίνα, και τα σκάφη και άλλες θερμαντικές και ψυκτικές διατάξεις κυκλοφορίας.

Bextreme Shell owp-bl93-200 αβούρτσιστη ΣΥΝΕΧΗΣ υδραντλία 250 ΣΕΙΡΩΝ

Η ώθηση/η κυκλοφορία/η μεταβλητός-συχνότητα/το χαμηλού θορύβου/ελάττωμα ελέγχου ασπίδων pump/PWM ανατροφοδοτούν

Πάρτε τα τεχνικά στοιχεία παρακαλώ χτυπά εδώ

■Παράμετρος απόδοσης

■Ηλεκτρική παράμετρος

Πρότυπο συνδετήρων και οι αντίστοιχες ηλεκτρικές ιδιότητες (όπως φαίνεται κατωτέρω)

■Πρότυπες προδιαγραφές

Owp-bl93-200 (20mm)
Owp-bl93-250 (25mm)

■Χαρακτηριστικά γνωρίσματα

• Φυγοκεντρική αντλία
• Μαγνητική μετάδοση δύναμης (δομή αντλιών ασπίδων)
• Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή υψηλής αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.
• Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος
• Με το σταθερό έλεγχο ροής
• Αντίστροφη προστασία πολικότητας
• Ξηρά τρέχοντας προστασία
• Πέρα από την τάση, πέρα από την τρέχουσα προστασία
• Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας

■Παράμετρος θερμοκρασίας

Μέση υγρή θερμοκρασία: -40℃ σε +85℃ (- 40°F + 185°F)
Περιβαλλοντική θερμοκρασία εργασίας: -40℃ (- 40°F σε +185°F) στην υγρασία +85℃ ≤90%
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F) (μέχρι 100 ℃, αλλά θα κοντύνει τη ζωή υπηρεσιών)

■Σειρά τάσης

εφαρμόσιμη σειρά 18V - 30V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.
Μέσο υγρό: καθαρό νερό, υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)

■Πίεση συστημάτων

φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.

■Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)

Επικεφαλής κατοικία αντλιών: PPS+GF
Στροφείο: PPS+GF
Κοιλότητα ασπίδων: PPS+GF
Μανίκι άξονων: Σύνθετα υλικά ρητίνης άνθρακα
Άξονας: άξονας ανοξείδωτου
Κατοικία μαγνητών: νάυλον πλαστικό capsulation
Δαχτυλίδι με σφραγιδόλιθο: EPDM


■Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)

Οδηγώντας ηλεκτρομαγνήτης: το νάυλον πλαστικό ο μαγνήτης
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Πλαίσιο καλωδίων μηχανών: PPA GF
Κατοικία αντλιών: Die-casting περίπτωση αργιλίου με την αμμόστρωση και την επεξεργασία διαπότισης
Υποστήριγμα: Χάλυβας με το επίστρωμα σκονών
Στεφάνη υποστηριγμάτων: ΗΠΑ 304 ανοξείδωτο steel+ που μετριάζει το λαστιχένιο δαχτυλίδι
Στεγανοποιήστε βασισμένος στην εκτίμηση IP68 (en60529)
Πρότυπο συνδετήρων: Amp282106-1 (αντιστοιχημένο βούλωμα amp282088-1)
Διάμετρος ακροφυσίων: 22.4mm (εσωτερική διάμετρος: 16mm)

■Τοποθετώντας οδηγία

Owp-bl93-200 οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,
Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.
1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.
2: Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.
3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).
4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.
5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου.
6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς
Αγκώνας.
7: Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.

Προσοχές

1.Working περιβαλλοντική θερμοκρασία: - 40℃--85℃, πρέπει να προσπαθήσει να αποφύγει κοντά στο τρεις-στοιχείο
το καταλυτικό, εκφόρτισης αερίου σύστημα σωλήνων και η μηχανή κατά τη διάρκεια της εγκατάστασης, εξασφαλίζουν τη θερμοκρασία εργασιακών περιβαλλόντων.
2.The η θέση εγκαταστάσεων της υδραντλίας πρέπει όσο το δυνατόν περισσότερο κοντά στη χαμηλή στάθμη ύδατος, να επεκτείνει τη ζωή υπηρεσιών της αντλίας.
3.Please χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη ζωή υπηρεσιών
4.Pay η προσοχή στην αγνότητα του νερού, αποφεύγει για να φράξει και στροφείο-εμποδισμένος για να μειώσει τη ζωή υπηρεσιών της αντλίας

■Εξωτερική διάσταση
