| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | Τσάντα PE + χαρτοκιβώτιο |
| Προθεσμία παράδοσης: | 5-10days |
| μέθοδος πληρωμής: | L/C, T/T, paypal |
| Ικανότητα εφοδιασμού: | 10000 σύνολα το μήνα |

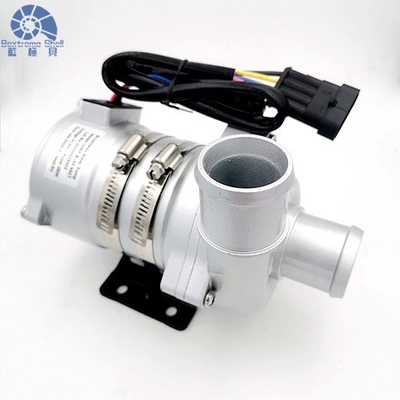

Η ηλεκτρονική αντλία νερού αυτοκινήτου OWP-BL43-450T με συμπαγή δομή, μικρό μέγεθος, εύκολη εγκατάσταση και υψηλή απόδοση, είναι μονοβάθμιες φυγόκεντρες αντλίες νερού. Το σώμα της αντλίας νερού είναι κατασκευασμένο από υψηλής ποιότητας χυτό κράμα αλουμινίου. Κινητήρας BLDC Το εσωτερικό επιτρέπει στις αντλίες μας να λειτουργούν συνεχώς χωρίς συντήρηση και επιλέγεται από τους πελάτες μας για τη μεγάλη διάρκεια ζωής και το χαμηλό κόστος συντήρησης.
|
Τάση λειτουργίας (VDC) |
Ονομαστική ισχύς (Δ) |
Ονομαστική ροή (L/H) |
Διαστάσεις (mm) |
Βάρος (σολ) |
|
18V-32V(24V) |
250 W |
Q=6000L/H, Υ=8μ |
195*90*145 |
2200 γρ |
Το μοντέλο σύνδεσης και οι αντίστοιχες ηλεκτρικές ιδιότητες (όπως φαίνεται παρακάτω)
|
AMP282106-1 (αντίστοιχο Plug AMP282088-1) |
1 (Μαύρο) | 2 (Κίτρινο) | 3 (Μπλε) | 4 (Κόκκινο) |
|
GND |
Σφάλμα ανατροφοδότηση |
PWM |
+24V |
| Κύκλος καθηκόντων | Περιγραφή |
Παρατήρηση: 1:Μετρικό σφάλμα κύκλου λειτουργίας PWM±2% 2: Τάση PWM: 24 VDC, συχνότητα: 1 KHz 3: Συνιστώμενη συχνότητα PWM: 500 Hz 4: Συνιστώμενη λειτουργία 0% ως αποσύνδεση PWM |
| 0%≤δασμός≤10% | Λειτουργία PWM (διακοπή) | |
| 10%≤δασμός≤55% | Λειτουργία PWM (Ελάχιστη ταχύτητα) | |
| 55%≤δασμός≤90% | Λειτουργία PWM (Εύρος γραμμικού ελέγχου ταχύτητας) | |
| 90%≤δασμός≤100% | Λειτουργία PWM (μέγιστο όριο ταχύτητας) |
Το συνιστώμενο μέγεθος καλωδίου είναι (Βάσει 3% πτώσης τάσης)
* Το μήκος του καλωδίου σημαίνει την απόσταση από την αντλία μέχρι την μπαταρία
| Σύρμα. | Το μακρύτερο καλώδιο που χρησιμοποιείται* |
| 24V | |
| 1,5 mm² | 16μ |
| 2,5 mm² | 25μ |
| 3 mm² | 31μ |
| 4 mm² | 40μ |
Μέση θερμοκρασία υγρού: -40℃ έως +85℃ (-40°F έως + 185°F)
Θερμοκρασία περιβάλλοντος εργασίας: -40℃ έως +120℃ (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)
(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
Μέτριο υγρό: υγρό μείγμα (Νερό με γλυκόλη κάτω από 60%)
Ονομαστική αντλία νερού 24V, λειτουργική περιοχή 18V - 32V
Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσει τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία περιβάλλοντος.
-0,2 έως 2,5 bar (100℃ (212°F).
Η διάρκεια ζωής είναι περισσότερες από 20.000 ώρες με βάση την ονομαστική τάση και τη θερμοκρασία περιβάλλοντος 36℃ (86°F)
Ρότορας οδήγησης: PPS πλαστικός μαγνήτης με κάψουλα
Βίδες και παξιμάδια: SUS 304 από ανοξείδωτο χάλυβα
Κινητήρας οδήγησης: κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες
Πλαίσιο σύρματος κινητήρα: PPA GF
Περίβλημα αντλίας: Θήκη αλουμινίου χύτευσης με αμμοβολή και ανοδίωση + επίστρωση πούδρας PE..
Στήριγμα: ατσάλι
Στεφάνη στήριξης: US 304 από ανοξείδωτο χάλυβα
Αδιάβροχο βάσει βαθμολογίας IP68 (en60529)
Μοντέλο σύνδεσης: AMP282106-1 (αντίστοιχο Plug AMP282088-1)
Διάμετρος ακροφυσίου: 38 mm (1,5 ίντσα)
Κέλυφος κεφαλής αντλίας: Κράματα αλουμινίου χύτευσης
Πτερωτή: PPS+GF
Θωράκιση κοιλότητας: PPS+GF
Μανίκι άξονα: σύνθετα υλικά από carborundum
Άξονας: άξονας από ανοξείδωτο χάλυβα (3CR14).
Περίβλημα μαγνήτη: Πλαστική κάψουλα PPS
Δακτύλιος σφράγισης: EPDM
EMC: Βαθμός 3
Θόρυβος:≤61dB
Φυγοκεντρική αντλία
Μετάδοση μαγνητικής δύναμης
Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής.
Με μεγάλο εύρος θερμοκρασίας λειτουργίας
Έλεγχος ταχύτητας σήματος PWM
Έξοδος διαγνωστικού σήματος
Με σταθερό έλεγχο ροής
Προστασία αντίστροφης πολικότητας
Προστασία ξηρής λειτουργίας
Προστασία υπέρτασης, υπερέντασης ρεύματος
Προστασία υπερφόρτωσης, υπερθέρμανσης
■ Οδηγίες τοποθέτησηςΟι αντλίες της σειράς OWP-BL43-450T είναι φυγοκεντρικές αντλίες που απαιτούν προγεμισμένη,
Η αντλία είναι εγκατεστημένη στη χαμηλότερη θέση του συστήματος για να διασφαλίσει ότι η πτερωτή είναι πάντα βυθισμένη στο υγρό ή προγεμίζει την αντλία πριν από την ενεργοποίηση.
1: Η αντλία δεν πρέπει να λειτουργεί σε στεγνή λειτουργία, παρόλο που μπορεί να λειτουργήσει στεγνά για 15 λεπτά (μετά από 15 λεπτά στεγνή λειτουργία, θα σταματήσει αυτόματα), η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης την τριβή στον άξονα και στο χιτώνιο του άξονα.
2: Χρησιμοποιήστε το σωλήνα συνιστώμενης διαμέτρου που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιείτε είσοδο αντλίας σωλήνα μικρότερης διαμέτρου, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα υποβαθμίσει την απόδοση της αντλίας , και επίσης οι φυσαλίδες αέρα προκαλούν ζημιά στην αντλία.
3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στη θύρα εξόδου).
4: Η αντλία μπορεί να εγκατασταθεί κατακόρυφα ή οριζόντια (βλέπε εικόνα 1) Όταν τοποθετηθεί κατακόρυφα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.
5: Προκειμένου να αποφευχθεί η ξηρότητα (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει να είναι κάθετη ή στο πάνω μέρος της πτερωτής.(βλέπε σχήμα 1)
6: Ο συνδεδεμένος σωλήνας πρέπει να είναι κατακόρυφα τοποθετημένος (ή χωρίς αγκώνα στα 20 cm ) για να κάνει τον αέρα να εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται σε γωνία μικρότερη από 90 μοίρες (βλ. εικόνα 2).
7: Δεν μπορείτε να χρησιμοποιήσετε το θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό ακαθαρσιών μεγάλων κόκκων ως υγρό μέσο.
■ Προσοχές1. Θερμοκρασία περιβάλλοντος εργασίας: -40℃--120℃, θα πρέπει να προσπαθήσει να αποφύγει κοντά στο καταλυτικό τριών στοιχείων, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, να εξασφαλίσει τη θερμοκρασία περιβάλλοντος εργασίας.
2. Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στη χαμηλή στάθμη νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.
3. Χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη διάρκεια ζωής
4. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε την εμπλοκή και το μπλοκάρισμα της πτερωτής για να μειώσετε τη διάρκεια ζωής της αντλίας
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης
Έλεγχος PWM ενισχυτικής/κυκλοφορίας/μεταβλητής συχνότητας/χαμηλού θορύβου/φυγοκεντρικής αντλίας/Διάγνωση βλαβών
1. Ε: Μπορώ να κάνω μια παραγγελία δείγματος;
Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.Τα μικτά δείγματα είναι αποδεκτά
2.Τι γίνεται με τον χρόνο παράδοσης;
Ξοδεύει 30 ημέρες γενικά αφότου κάνετε την πληρωμή.
3. Παρέχετε τεχνολογική υποστήριξη;
ΝΑΙ.Η εταιρεία μας έχει ισχυρή ικανότητα Ε&Α, μπορούμε να παρέχουμε τεχνολογική υποστήριξη εάν χρειάζεστε.
4. Πώς να στείλετε σε εμάς;
Θα σας αποστείλουμε τα αγαθά σύμφωνα με την DHL ή την UPS ή την FEDEX κ.λπ
5. Πώς μπορώ να ξέρω ότι το προϊόν είναι κατάλληλο για εμένα;
Πρώτον, πρέπει να μας δώσετε περισσότερες λεπτομέρειες σχετικά με το προϊόν.Θα σας προτείνουμε το αντικείμενο σύμφωνα με τις απαιτήσεις σας.Αφού επιβεβαιώσετε, θα σας ετοιμάσουμε τα δείγματα.επίσης θα προσφέρουμε κάποιες καλές προόδους ανάλογα με τη χρήση του προϊόντος σας.
