| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | Τσάντα PE + χαρτοκιβώτιο |
| Προθεσμία παράδοσης: | 5-10days |
| μέθοδος πληρωμής: | L/C, T/T, paypal |
| Ικανότητα εφοδιασμού: | 10000 σύνολα το μήνα |

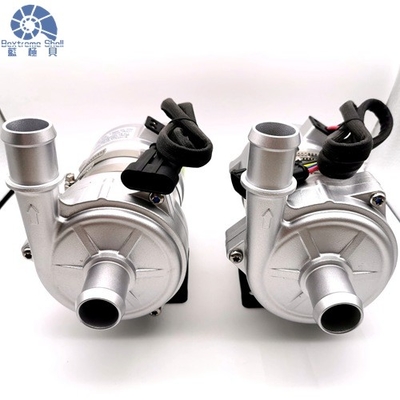

Αντλία νερού DC χωρίς ψήκτρες Bextreme Shell OWP-BL43-426T SERIESΧρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης.
Έλεγχος PWM ενισχυτικής/κυκλοφορίας/μεταβλητής συχνότητας/χαμηλού θορύβου/φυγοκεντρικής αντλίας/Διάγνωση βλαβών
Αυτή η ηλεκτρονική αντλία νερού με συμπαγή δομή, μικρό μέγεθος, εύκολη εγκατάσταση και υψηλή απόδοση, είναι μονοβάθμια φυγόκεντρες αντλίες νερού. Το σώμα της αντλίας νερού είναι κατασκευασμένο από υψηλής ποιότητας χυτό κράμα αλουμινίου. Ο κινητήρας BLDC στο εσωτερικό επιτρέπει στις αντλίες μας να λειτουργούν συνεχώς χωρίς συντήρηση και το εμπιστεύονται οι πελάτες μας για την καλή ποιότητα μεγάλη διάρκεια ζωής και το χαμηλό κόστος συντήρησης.
| Κύκλος καθηκόντων | Περιγραφή |
Παρατήρηση: 1:Μετρικό σφάλμα κύκλου λειτουργίας PWM±2% 2:PWM τάση:24VDC, συχνότητα:1 KHz 3: Προτεινόμενος κύκλος λειτουργίας διακοπής PWM: 7% 4: Συνιστώμενη λειτουργία 0% ως αποσύνδεση PWM |
| 0%≤δασμός≤10% | Λειτουργία PWM (διακοπή) | |
| 11%≤δασμός≤55% | Λειτουργία PWM (Ελάχιστη ταχύτητα) | |
| 56%≤δασμός≤90% | Λειτουργία PWM (Εύρος γραμμικού ελέγχου ταχύτητας) | |
| 90%≤δασμός≤100% | Λειτουργία PWM (μέγιστο όριο ταχύτητας) |
Το συνιστώμενο μέγεθος καλωδίου είναι (Βάσει 3% πτώσης τάσης)
* Το μήκος του καλωδίου σημαίνει την απόσταση από την αντλία μέχρι την μπαταρία
| Σύρμα. | Το μακρύτερο καλώδιο που χρησιμοποιείται* |
| 24V | |
| 1,5 mm² | 16μ |
| 2,5 mm² | 25μ |
| 3 mm² | 31μ |
| 4 mm² | 40μ |
|
Τάση λειτουργίας (VDC) |
Ονομαστική ισχύς (Δ) |
Ονομαστική ροή (L/H) |
Διαστάσεις (mm) |
Βάρος (σολ) |
|
18V-32V(24V) |
240 W |
Q=2400L/H, Υ=17μ |
193*90*159,5 |
2200 γρ |
Το μοντέλο σύνδεσης και οι αντίστοιχες ηλεκτρικές ιδιότητες (όπως φαίνεται παρακάτω)
|
AMP282106-1 (αντίστοιχο Plug AMP282088-1) |
1 (Μαύρο) | 2 (Κίτρινο) | 3 (Μπλε) | 4 (Κόκκινο) |
|
GND |
Σφάλμα ανατροφοδότηση |
PWM |
+24V |
Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσει τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία περιβάλλοντος.
Μέτριο υγρό: υγρό μείγμα (Νερό με γλυκόλη κάτω από 60%)
■ Προσοχές1. Θερμοκρασία περιβάλλοντος εργασίας: -40℃--120℃, θα πρέπει να προσπαθήσει να αποφύγει κοντά στο καταλυτικό τριών στοιχείων, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, να εξασφαλίσει τη θερμοκρασία περιβάλλοντος εργασίας.
2. Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στη χαμηλή στάθμη νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.
3. Χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη διάρκεια ζωής
4. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε την εμπλοκή και το μπλοκάρισμα της πτερωτής για να μειώσετε τη διάρκεια ζωής της αντλίας
Ρότορας οδήγησης: PPS πλαστικός μαγνήτης με κάψουλα
Βίδες και παξιμάδια: SUS 304 από ανοξείδωτο χάλυβα
Κινητήρας οδήγησης: κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες
Πλαίσιο σύρματος κινητήρα: PPA GF
Περίβλημα αντλίας: Θήκη αλουμινίου χύτευσης με αμμοβολή και ανοδίωση + επίστρωση πούδρας PE..
Στήριγμα: ατσάλι
Στεφάνη στήριξης: US 304 από ανοξείδωτο χάλυβα
Αδιάβροχο βάσει βαθμολογίας IP68 (en60529)
Μοντέλο σύνδεσης: AMP282106-1 (αντίστοιχο Plug AMP282088-1)
Διάμετρος ακροφυσίου: 25 mm (1 ίντσα)
Κέλυφος κεφαλής αντλίας: Κράματα αλουμινίου χύτευσης
Πτερωτή: PPS+GF
Θωράκιση κοιλότητας: PPS+GF
Μανίκι άξονα: σύνθετα υλικά από carborundum
Άξονας: άξονας από ανοξείδωτο χάλυβα (3CR14).
Περίβλημα μαγνήτη: Πλαστική κάψουλα PPS
Δακτύλιος σφράγισης: EPDM
EMC: Βαθμός 3
Θόρυβος:≤61dB
Μέση θερμοκρασία υγρού: -40℃ έως +85℃ (-40°F έως + 185°F)
Θερμοκρασία περιβάλλοντος εργασίας: -40℃ έως +120℃ (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)
(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
Το Σύστημα Θερμικής Διαχείρισης Διακομιστή
