Αντλία νερού κινητήρα 2400L/H 24 V 240W BLDC για σύστημα κυκλοφορίας ψύξης οχημάτων

Έλεγχος PWM ενισχυτικής/κυκλοφορίας/μεταβλητής συχνότητας/χαμηλού θορύβου/φυγοκεντρικής αντλίας/Διάγνωση βλαβών

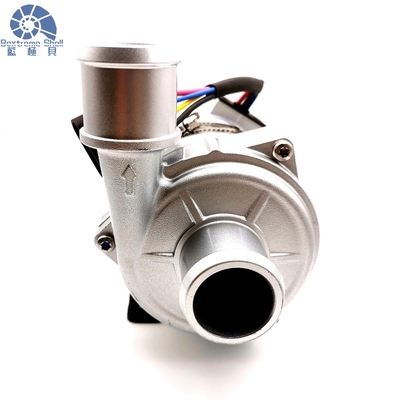

Αντλία νερού DC χωρίς ψήκτρες Bextreme Shell OWP-BL43-408T SERIES

Η αντλία νερού αυτοκινήτων OWP-BL43-408T.Αυτή η αποδοτική αντλία λειτουργεί εντός εύρους τάσης εισόδου 18-32V (24V) με ισχύ 240W.Με ονομαστική κεφαλή 17M και ταχύτητα ροής 2400 L/H, αυτή η φυγοκεντρική αντλία εξασφαλίζει βέλτιστη απόδοση.Είναι εξοπλισμένο με διάφορα πλεονεκτήματα όπως προστασία ξηρής λειτουργίας, αδιάβροχες δυνατότητες (βαθμολόγηση IP68) και χαμηλή κατανάλωση ενέργειας.Το επίπεδο θορύβου είναι κάτω από 61dB για αθόρυβη λειτουργία.Επιπλέον, προσφέρει έλεγχο ταχύτητας σήματος PWM, έλεγχο σταθερής ροής και έξοδο διαγνωστικού σήματος.Με τα προστατευτικά χαρακτηριστικά της όπως η αντίστροφη πολικότητα, η υπέρταση, το ρεύμα, η υπερφόρτωση και η προστασία από υπερθέρμανση, η αντλία νερού OWP-BL43-408T εγγυάται ανθεκτικότητα και αξιοπιστία.

■Εφαρμογές

Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης.

Αυτή η ηλεκτρονική αντλία νερού με συμπαγή δομή, μικρό μέγεθος, εύκολη εγκατάσταση και υψηλή απόδοση, είναι μονοβάθμια φυγόκεντρες αντλίες νερού. Το σώμα της αντλίας νερού είναι κατασκευασμένο από υψηλής ποιότητας χυτό κράμα αλουμινίου. Ο κινητήρας BLDC στο εσωτερικό επιτρέπει στις αντλίες μας να λειτουργούν συνεχώς χωρίς συντήρηση και το εμπιστεύονται οι πελάτες μας για την καλή ποιότητα μεγάλη διάρκεια ζωής και το χαμηλό κόστος συντήρησης.

■Συσκευή οδήγησης (συμπεριλαμβανομένου του κινητήρα)

Ρότορας οδήγησης: PPS πλαστικός μαγνήτης με κάψουλα

Βίδες και παξιμάδια: SUS 304 από ανοξείδωτο χάλυβα

Κινητήρας οδήγησης: κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες

Πλαίσιο σύρματος κινητήρα: PPA GF

Περίβλημα αντλίας: Θήκη αλουμινίου χύτευσης με αμμοβολή και ανοδίωση + επίστρωση πούδρας PE..

Στήριγμα: ατσάλι

Στεφάνη στήριξης: US 304 από ανοξείδωτο χάλυβα

Αδιάβροχο βάσει βαθμολογίας IP68 (en60529)

Μοντέλο σύνδεσης: AMP282106-1 (αντίστοιχο Plug AMP282088-1)

Διάμετρος ακροφυσίου: 38 mm (1,5 ίντσα)

■Χαρακτηριστικά

Έξοδος διαγνωστικού σήματος

Με σταθερό έλεγχο ροής

Προστασία αντίστροφης πολικότητας

Προστασία ξηρής λειτουργίας

Προστασία υπέρτασης, υπερέντασης ρεύματος

Προστασία υπερφόρτωσης, υπερθέρμανσης

Φυγοκεντρική αντλία

Μετάδοση μαγνητικής δύναμης

Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής.

Με μεγάλο εύρος θερμοκρασίας λειτουργίας

Έλεγχος ταχύτητας σήματος PWM

■Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)

Κέλυφος κεφαλής αντλίας: Κράματα αλουμινίου χύτευσης

Πτερωτή: PPS+GF

Θωράκιση κοιλότητας: PPS+GF

Μανίκι άξονα: σύνθετα υλικά από carborundum

Άξονας: άξονας από ανοξείδωτο χάλυβα (3CR14).

Περίβλημα μαγνήτη: Πλαστική κάψουλα PPS

Δακτύλιος σφράγισης: EPDM

EMC: Βαθμός 3

Θόρυβος:≤61dB

■Παράμετρος απόδοσης

■Χαρακτήρας PWM

Το συνιστώμενο μέγεθος καλωδίου είναι (Βάσει 3% πτώσης τάσης)

* Το μήκος του καλωδίου σημαίνει την απόσταση από την αντλία μέχρι την μπαταρία

■Ηλεκτρική παράμετρος

Το μοντέλο σύνδεσης και οι αντίστοιχες ηλεκτρικές ιδιότητες (όπως φαίνεται παρακάτω)

■ Παράμετρος θερμοκρασίας

Μέση θερμοκρασία υγρού: -40℃ έως +85℃ (-40°F έως + 185°F)

Θερμοκρασία περιβάλλοντος εργασίας: -40℃ έως +120℃ (-40°F έως +248°F)

Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)

(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)

Μέτριο υγρό: υγρό μείγμα (Νερό με γλυκόλη κάτω από 60%)​

■ Πίεση συστήματος

-0,2 έως 2,5 bar (100℃ (212°F).

Η διάρκεια ζωής είναι περισσότερες από 20.000 ώρες με βάση την ονομαστική τάση και τη θερμοκρασία περιβάλλοντος 36℃ (86°F).

■ Εύρος τάσης

Ονομαστική αντλία νερού 24V, λειτουργική περιοχή 18V - 32V

Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσει τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία περιβάλλοντος.

■ Οδηγίες τοποθέτησης

Οι αντλίες της σειράς OWP-BL43-408T είναι φυγοκεντρικές αντλίες που απαιτούν προγεμισμένη,

Η αντλία είναι εγκατεστημένη στη χαμηλότερη θέση του συστήματος για να διασφαλίσει ότι η πτερωτή είναι πάντα βυθισμένη στο υγρό ή προγεμίζει την αντλία πριν από την ενεργοποίηση.

1: Αυτή η ηλεκτρική αντλία νερού δεν πρέπει να λειτουργεί σε στεγνή λειτουργία, παρόλο που μπορεί να λειτουργήσει στεγνά για 15 λεπτά (μετά από 15 λεπτά στεγνή λειτουργία, θα σταματήσει αυτόματα), η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης την τριβή στον άξονα και μανίκι άξονα.

2: Χρησιμοποιήστε το σωλήνα συνιστώμενης διαμέτρου που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιείτε είσοδο αντλίας σωλήνα μικρότερης διαμέτρου, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα υποβαθμίσει την απόδοση της αντλίας , και επίσης οι φυσαλίδες αέρα προκαλούν ζημιά στην αντλία.

3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στη θύρα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κατακόρυφα ή οριζόντια (βλέπε εικόνα 1) Όταν τοποθετηθεί κατακόρυφα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.

5: Προκειμένου να αποφευχθεί η ξηρότητα (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει να είναι κάθετη ή στο πάνω μέρος της πτερωτής.(βλέπε σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να είναι κατακόρυφα τοποθετημένος (ή χωρίς αγκώνα στα 20 cm ) για να κάνει τον αέρα να εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται σε γωνία μικρότερη από 90 μοίρες (βλ. εικόνα 2).

7: Δεν μπορείτε να χρησιμοποιήσετε το θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό ακαθαρσιών μεγάλων κόκκων ως υγρό μέσο.

■ Εξωτερική διάσταση
