Λεπτομέρειες:
|
| Λειτουργήστε την τάση: | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 18V-32V | Ανώτατο κεφάλι:: | 20μ |
|---|---|---|---|
| Εκτιμημένη ροή &lift: | 2400L/H, H=16M | Θόρυβος: | ≤61dB |
| Βαθμός IP: | IP68 | Διάρκεια ζωής: | ≥20000h |
| Υψηλό φως: | Αντλία νερού χωρίς ψήκτρες 20 mm,Αντλία νερού χωρίς ψήκτρες IP68,Αντλία ψυκτικού υγρού συνεχούς ρεύματος 20 mm |
||

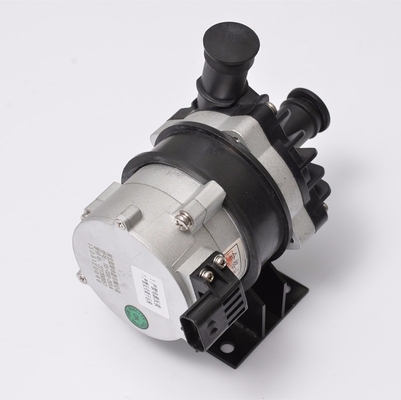

Σύστημα φόρτισης κινητού ηλεκτρικού οχήματος Αντλία νερού χωρίς ψήκτρες συνεχούς ρεύματος ψυκτικού υγρού αυτοκινήτου
Πλεονέκτημα:
1. Με τυπική σύνδεση αυτοκινήτου εισόδου/εξόδου 20 mm και εξειδικευμένο αδιάβροχο σύνδεσμο, τότε οι αντλίες μπορούν να ενσωματωθούν γρήγορα και αποτελεσματικά στα οχήματα.
2. Με θερμοκρασία εργασίας -40°C~125°C, οι αντλίες προθέρμανσης κινητήρα TOPSFLO TA60 και θερμαντήρα στάθμευσης παρέχουν στα οχήματα ένα αποτελεσματικό περιβάλλον εργασίας ακόμη και σε ακραίες εξωτερικές θερμοκρασίες και σε κακές καιρικές συνθήκες.
3. Ειδικός σχεδιασμός για να καλύψει την απαίτηση εργασίας δόνησης αυτοκινήτου, τον τρόπο τροφοδοσίας αυτοκινήτου που εμφανίζεται σε τάση αιχμής ή ασταθή τάση.
4. Με λειτουργία προστασίας πολικότητας, τότε η αντλία δεν θα καεί από λάθος καλωδίωση. προσαρμοσμένη στο συγκεκριμένο σύστημα του οχήματος.
■ Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Περίβλημα κεφαλής αντλίας: Κράμα αλουμινίου
Πτερωτή: PPS+GF
Θωράκιση κοιλότητας: PPS+GF
Μανίκι άξονα: σύνθετα υλικά από carborundum
Άξονας: άξονας από ανοξείδωτο χάλυβα (3CR14).
Περίβλημα μαγνήτη: Πλαστική κάψουλα PPS
Δακτύλιος στεγανοποίησης: EPDM
■ Συσκευή οδήγησης (συμπεριλαμβανομένου του κινητήρα)
Ρότορας οδήγησης: PPS πλαστικός μαγνήτης με κάψουλα
Βίδες και παξιμάδια: SUS 304 από ανοξείδωτο χάλυβα
Κινητήρας οδήγησης: κινητήρας χωρίς ψήκτρες
Πλαίσιο σύρματος κινητήρα: PPA GF
Περίβλημα αντλίας: Θήκη αλουμινίου χύτευσης με αμμοβολή και ανοδίωση + επίστρωση πούδρας PE..
Στήριγμα: Ατσάλινο βάση
Στεφάνη στήριξης: US 304 από ανοξείδωτο χάλυβα
Αδιάβροχο βάσει βαθμολογίας IP68 (en60529)
Μοντέλο σύνδεσης: AMP282104-1 (αντίστοιχο Plug AMP282080-1)
Διάμετρος ακροφυσίου: 40 mm (1,5 ίντσα)
■Οδηγίες τοποθέτησης
Οι αντλίες της σειράς OWP-BL43-426T είναι φυγοκεντρικές αντλίες γλυκόλης που απαιτούν προγεμισμένη, Η αντλία είναι εγκατεστημένη στη χαμηλότερη θέση του συστήματος για να διασφαλίζει ότι η πτερωτή είναι πάντα βυθισμένη στο υγρό ή προγεμίζει την αντλία πριν από την ενεργοποίηση..
| 1: | Η αντλία δεν πρέπει να λειτουργεί σε στεγνή λειτουργία, παρόλο που μπορεί να λειτουργήσει στεγνά για 15 λεπτά (μετά από 15 λεπτά στεγνή λειτουργία, θα σταματήσει αυτόματα), η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης την τριβή στον άξονα και στο χιτώνιο του άξονα. |
| 2: | Χρησιμοποιήστε το σωλήνα συνιστώμενης διαμέτρου που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιείτε είσοδο αντλίας εύκαμπτου σωλήνα μικρότερης διαμέτρου, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα υποβαθμίσει την απόδοση της αντλίας και επίσης οι φυσαλίδες αέρα κάνουν ζημιά στην αντλία. |
| 3: | Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στη θύρα εξόδου). |
| 4: | Η αντλία μπορεί να εγκατασταθεί κατακόρυφα ή οριζόντια (βλέπε εικόνα 1) Όταν τοποθετηθεί κατακόρυφα, η θύρα εξόδου πρέπει να είναι προς τα πάνω. |
| 5: | Για να αποφευχθεί η ξηρή λειτουργία (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει να είναι κάθετη ή στο πάνω μέρος της πτερωτής.(βλέπε σχήμα 1) |
| 6: | Ο συνδεδεμένος σωλήνας θα πρέπει να είναι κάθετα τοποθετημένος (ή χωρίς αγκώνα σε 20 cm ) για να κάνει τον αέρα να εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται σε γωνία μικρότερη από 90 μοίρες (βλ. εικόνα 2). |
| 7: | Δεν μπορείτε να χρησιμοποιήσετε το θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό ακαθαρσιών μεγάλων κόκκων ως υγρό μέσο. |
σχήμα 1 εικόνα 2
■ Θερμοκρασία παράμετρος
Μέση θερμοκρασία υγρού: -40℃ έως +85℃ (-40°F έως + 185°F)
Θερμοκρασία περιβάλλοντος εργασίας: -40℃ έως +120℃ (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)
(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
■Πίεση συστήματος
-0,2 έως 2,5 bar (100℃ (212°F).
Η διάρκεια ζωής είναι περισσότερες από 20.000 ώρες με βάση την ονομαστική τάση και τη θερμοκρασία περιβάλλοντος 36℃ (86°F).
■Εύρος τάσης
Ονομαστική αντλία νερού 24V, λειτουργική περιοχή 18V - 32V
Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσει τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία περιβάλλοντος.
Μέτριο υγρό: υγρό μείγμα (Νερό με γλυκόλη κάτω από 60%)
■Ηλεκτρική παράμετρος
|
Τάση λειτουργίας (VDC) |
Ονομαστική ισχύς
|
Ονομαστική ροή (L/H) |
Διαστάσεις (mm) |
Βάρος (σολ) |
| 18V-32V(24V) | 240 W |
2400 L/H, H=17M |
193*90*159,5 | 2200 γρ |
Μοντέλο σύνδεσης και οι αντίστοιχες ηλεκτρικές ιδιότητες (βλ. εικόνα 3):
■Παράμετρος απόδοσης
