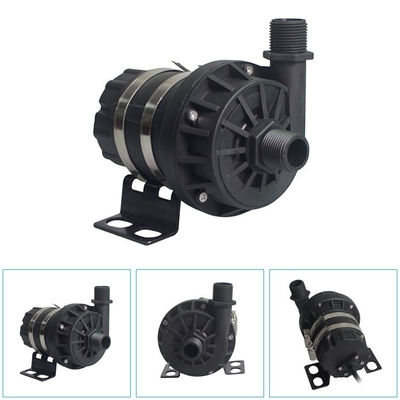

Φυγοκεντρική αντλία ψύξης χωρίς ψήκτρες 12v 24v Dc Mini αντλία νερού

Φυγοκεντρική αντλία ψύξης χωρίς ψήκτρες 12v ή 24v Dc Mini αντλία νερού

Προσδιορισμός:

1, ρεύμα: 1,4A,

2, θόρυβος: λιγότερο από 40db,

3, Υλικό: εισαγόμενο ΜΑΠ,

4, Υλικό ρότορα: Εισαγόμενο μαγνητικό χύτευση με έγχυση,

5, PCBA: 100% εισαγόμενα εξαρτήματα και ανταλλακτικά

Σχέδιο πατέντας:

Ανεξάρτητος δομικός σχεδιασμός, PCBA: Σχέδιο διπλώματος ευρεσιτεχνίας έναντι ζημιάς.Σχέδιο ευρεσιτεχνίας ανθεκτικό στις κρούσεις, σχεδιασμός ρότορα χωρίς γρέζια

■ Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)

Κέλυφος κεφαλής αντλίας: Κράματα αλουμινίου χύτευσης

Πτερωτή: PPS+GF

Θωράκιση κοιλότητας: PPS+GF

Μανίκι άξονα: σύνθετα υλικά από carborundum

Άξονας: άξονας από ανοξείδωτο χάλυβα (3CR14).

Περίβλημα μαγνήτη: Πλαστική κάψουλα PPS

Δακτύλιος στεγανοποίησης: EPDM

EMC: Βαθμός 3

Θόρυβος:≤60dB

■ Συσκευή οδήγησης (συμπεριλαμβανομένου του κινητήρα)

Ρότορας οδήγησης: PPS πλαστικός μαγνήτης με κάψουλα

Βίδες και παξιμάδια: SUS 304 από ανοξείδωτο χάλυβα

Κινητήρας οδήγησης: κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες

Πλαίσιο σύρματος κινητήρα: PPA GF

Περίβλημα αντλίας: Θήκη αλουμινίου χύτευσης με αμμοβολή και ανοδίωση + επίστρωση πούδρας PE..

Στήριγμα: ατσάλι

Στεφάνη στήριξης: US 304 από ανοξείδωτο χάλυβα

Αδιάβροχο βάσει βαθμολογίας IP68 (en60529)

Μοντέλο σύνδεσης: 325304061AAH (αντιστοιχισμένο βύσμα 325304061AMH)

Διάμετρος ακροφυσίου: 41 mm (1,61 ίντσα)

Ηλεκτρική αντλία νερού 240W 24VDC EWP Για σύστημα ψύξης αποθήκευσης ενέργειας

■Οδηγίες τοποθέτησης

Οι αντλίες της σειράς OWP-BL43-402CAN είναι φυγοκεντρικές αντλίες που απαιτούν προγεμισμένη,

Η αντλία είναι εγκατεστημένη στη χαμηλότερη θέση του συστήματος για να διασφαλίσει ότι η πτερωτή είναι πάντα βυθισμένη στο υγρό ή προγεμίζει την αντλία πριν από την ενεργοποίηση.



1: Η αντλία δεν πρέπει να λειτουργεί σε στεγνή λειτουργία, παρόλο που μπορεί να λειτουργήσει στεγνά για 15 λεπτά (μετά από 15 λεπτά στεγνή λειτουργία, θα σταματήσει αυτόματα), η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης την τριβή στον άξονα και στο χιτώνιο του άξονα.

2: Χρησιμοποιήστε το σωλήνα συνιστώμενης διαμέτρου που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιείτε είσοδο αντλίας σωλήνα μικρότερης διαμέτρου, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα υποβαθμίσει την απόδοση της αντλίας , και επίσης οι φυσαλίδες αέρα προκαλούν ζημιά στην αντλία.

3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στη θύρα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κατακόρυφα ή οριζόντια (βλέπε εικόνα 1) Όταν τοποθετηθεί κατακόρυφα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.

5: Προκειμένου να αποφευχθεί η ξηρότητα (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει να είναι κάθετη ή στο πάνω μέρος της πτερωτής.(βλέπε σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να είναι κατακόρυφα τοποθετημένος (ή χωρίς αγκώνα στα 20 cm ) για να κάνει τον αέρα να εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται σε γωνία μικρότερη από 90 μοίρες (βλ. εικόνα 2).

7: Δεν μπορείτε να χρησιμοποιήσετε το θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό ακαθαρσιών μεγάλων κόκκων ως υγρό μέσο.

σχήμα 1 εικόνα 2

■ Θερμοκρασία παράμετρος

Μέση θερμοκρασία υγρού: -40℃ έως +85℃ (-40°F έως + 185°F)

Θερμοκρασία περιβάλλοντος εργασίας: -40℃ έως +85℃ (-40°F έως +185°F)

Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)

(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)

■Πίεση συστήματος

-0,2 έως 2,5 bar (100℃ (212°F).

Η διάρκεια ζωής είναι περισσότερες από 20.000 ώρες με βάση την ονομαστική τάση και τη θερμοκρασία περιβάλλοντος 36℃ (86°F).

■Εύρος τάσης

Ονομαστική αντλία νερού 24V, λειτουργική περιοχή 18V - 32V

Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσει τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία περιβάλλοντος.

Μέτριο υγρό: υγρό μείγμα (Νερό με γλυκόλη κάτω από 60%)

■Ηλεκτρική παράμετρος

Μοντέλο σύνδεσης και οι αντίστοιχες ηλεκτρικές ιδιότητες (βλ. εικόνα 3):

■Φιλοφρονήσεις

1. Θερμοκρασία περιβάλλοντος εργασίας: -40℃--120℃, θα πρέπει να προσπαθήσει να αποφύγει το καταλυτικό τριών στοιχείων, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, εξασφαλίζει τη θερμοκρασία περιβάλλοντος εργασίας.

2. Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στη χαμηλή στάθμη νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.

4. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της διάρκειας ζωής

5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε να μπλοκάρει και να μπλοκάρει την πτερωτή για να μειώσετε τη διάρκεια ζωής της αντλίας

 Παράμετρος απόδοσης

■Εξωτερική διάσταση
