Λεπτομέρειες:
|
Λειτουργήστε την τάση: | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 18V-32V | Ανώτατη ροή:: | 3000L/H |
---|---|---|---|
Ανώτατο κεφάλι:: | 21M | Εκτιμημένη ροή &lift: | 2000L/H, H=21M |
Θόρυβος: | ≤61dB | Βαθμός IP: | IP68 |
Ζωή υπηρεσιών: | ≥20000h | ||
Υψηλό φως: | 24V ηλεκτρική υδραντλία για τη μηχανή αυτοκινήτων,3000L/H ηλεκτρική υδραντλία για τη μηχανή αυτοκινήτων,12v ηλεκτρική υδραντλία αυτοκινήτων |

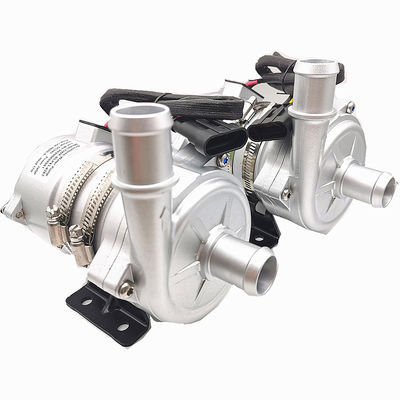

Bsp-p300-ΔΟΧΕΙΟ αβούρτσιστη ΣΥΝΕΧΗΣ υδραντλία ΣΕΙΡΑΣ
Ώθηση/κυκλοφορία/μεταβλητός-συχνότητα/χαμηλού θορύβου/έλεγχος ασπίδων pump/CAN
Co. τεχνολογίας μηχανών Bextreme Shell Changzhou, ΕΠΕ
Οι ηλεκτρικές υδραντλίες έχουν τους ηλεκτρικούς κινητήρες που τροφοδοτούνται από το ηλεκτρικό σύστημα του οχήματος. Η λειτουργία τους ελέγχεται επίσης ηλεκτρονικά από το ECU, το οποίο σημαίνει ότι το ECU θα πει την υδραντλία πότε για να ανοίξει και μακριά. Οι ηλεκτρικές αντλίες επίσης δεν έχουν τις σφραγίδες ή τα ρουλεμάν άξονων, και δεν είναι ζώνη που οδηγείται, έτσι δοκιμάζουν τα πολύ χαμηλά επίπεδα πίεσης έναντι των μηχανικών αντλιών.
Μακροζωία
Από την ηλεκτρική εμπειρία υδραντλιών η πολύ λιγότερη πίεση, υποβάλλεται σε λιγότερες ώρες της λειτουργίας, και σφραγίζεται διαφορετικά έναντι των μηχανικών υδραντλιών, είναι πιθανότερο να διαρκέσουν. Κατά συνέπεια, οι αντικαταστάσεις υδραντλιών θα γίνουν λιγότερο κοινές καθώς EVs γίνεται δημοφιλέστερο.
Μεταβλητότητα
Οι μηχανικές υδραντλίες δεν μπορούν να χρησιμοποιηθούν στα ηλεκτρικά οχήματα, αλλά οι ηλεκτρικές υδραντλίες μπορούν να χρησιμοποιηθούν σε μερικές νεώτερες εσωτερικές μηχανές. Στα εσωτερικά οχήματα, μπορούν να χρησιμοποιηθούν για την κυκλοφορία ψυκτικού μέσου μέσω του στροβιλοσυμπιεστή, υπερπληρωτής, πυρήνας θερμαστρών, και μερικές φορές ως κύρια αντλία ψυκτικού μέσου μηχανών.
■Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Επικεφαλής κατοικία αντλιών: PPS+GF
Στροφείο: PPS+GF
Κοιλότητα ασπίδων: PPS+GF
Μανίκι άξονων: Σύνθετα υλικά ρητίνης άνθρακα
Άξονας: άξονας ανοξείδωτου
Κατοικία μαγνητών: νάυλον πλαστικό capsulation
Δαχτυλίδι με σφραγιδόλιθο: EPDM
■Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)
Οδηγώντας ηλεκτρομαγνήτης: το νάυλον πλαστικό ο μαγνήτης
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Μηχανή wireframe: PPA GF
Κατοικία αντλιών: Die-casting περίπτωση αργιλίου με την αμμόστρωση και την επεξεργασία διαπότισης
Υποστήριγμα: Χάλυβας άνθρακα
Στεφάνη υποστηριγμάτων: Ανοξείδωτο SUS 304
Στεγανοποιήστε βασισμένος στην εκτίμηση IP68 (en60529)
Πρότυπο συνδετήρων: Amp282106-1 (ταιριαγμένος με plugAMP282088-1)
Διάμετρος ακροφυσίων: 40mm/25mm
■Πρότυπες προδιαγραφές
Bsp-p300-μπορώ-25 (ακροφύσιο 25mm)
Bsp-p300-μπορώ-40 (ακροφύσιο 40mm)
■Τοποθετώντας οδηγία
Bsp-p300-ΔΟΧΕΙΟ οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,
Η αντλία εγκαθίσταται στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.
1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 15 λεπτά (μετά από 15 λεπτά του ξηρός-τρεξίματος, θα σταματήσει αυτόματα τη μηχανή), τη δοκιμαστική λειτουργία θα κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.
2: Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, η εξωτερική ευκολότερη είσοδος αέρα στην αντλία μέσω της σωλήνωσης, αυτό θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.
3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).
4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.
5: Προκειμένου να αποφευχθεί το ξηρός-τρέξιμο (αέρας που παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)
6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς
Αγκώνας (δείτε το σχήμα 2).
7: Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.
■Παράμετρος θερμοκρασίας
Μέση υγρή θερμοκρασία: -40℃ σε +100℃ (- 40°F + 212°F)
Περιβαλλοντική θερμοκρασία εργασίας: -40℃ σε +120℃ (- 40°F σε +248°F)
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F) (μέχρι 100 ℃, αλλά θα κοντύνει τη ζωή υπηρεσιών)
■Πίεση συστημάτων
φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.
■Σειρά τάσης
Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 18V - 32V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, η υπερβολική ή πάρα πολύ χαμηλή τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, και η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.
Μέσο υγρό: καθαρό νερό, υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)
Τάση εργασίας (VDC) |
Εκτιμημένη δύναμη (ψ) |
Ανώτατη ροή (Λ/Ω) |
Διαστάσεις (χιλ.) |
Βάρος (ζ) |
18V-32V (24V) | 300W±10W | 3000L/H | 154*115*132 | 1820g |
Ανώτατο κεφάλι: 21M |
■Ηλεκτρική παράμετρος
Πρότυπο συνδετήρων και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3):
Πρότυπο συνδετήρων: Amp282106-1 | 1 | 2 | 3 | 4 | ||
Αντιστοιχημένο πρότυπο συνδετήρων: Amp282088-1 | GND | ΜΠΟΡΕΣΤΕ: Λ | ΜΠΟΡΕΣΤΕ: Χ | DC+ |
■Προσοχές
1. Περιβαλλοντική θερμοκρασία εργασίας: - 40℃--120℃, πρέπει να προσπαθήσει να αποφύγει κοντά στο καταλυτικό, εκφόρτισης αερίου σύστημα σωλήνων τρεις-στοιχείων, και τη μηχανή κατά τη διάρκεια της εγκατάστασης, και να εξασφαλίσει τη θερμοκρασία εργασιακών περιβαλλόντων.
2. Η θέση εγκαταστάσεων της υδραντλίας πρέπει όσο το δυνατόν περισσότερο κοντά στη χαμηλή στάθμη ύδατος, να επεκτείνει τη ζωή υπηρεσιών της αντλίας.
4. Παρακαλώ χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής μειώνει τη ζωή υπηρεσιών
5. Δώστε προσοχή στην αγνότητα του νερού, αποφύγετε για να φράξετε και στροφείο-εμποδισμένος για να μειώσει τη ζωή υπηρεσιών της αντλίας
■Παράμετρος απόδοσης
