Συνοπτική εισαγωγή

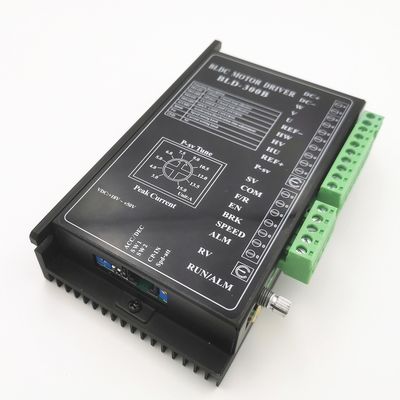

Bld-300B σχεδιάζεται από Changzhou Bextreme Shell την τεχνολογία μηχανών και κυρίως για τις μηχανές BLDC
(48v: 440w το /24V: 300w)
Χαρακτηριστικά γνωρίσματα:
Χρονική ρύθμιση της ACC/Δεκεμβρίου
Ένδειξη συναγερμών
Ρύθμιση μέγιστων ρευμάτων
Επιλογή Πολωνός-ζευγαριών
Ανοικτός/κλειστός έλεγχος βρόχων
Εξωτερική ρύθμιση ταχύτητας ποτενσιόμετρων
Ανώτατη ρύθμιση του π-SV ρευμάτων παραγωγής
Εξωτερική ρύθμιση ταχύτητας αναλογικών σημάτων
Ρύθμιση ταχύτητας PWM
Ηλεκτρική απόδοση
Οδηγών παραμέτρου ελάχιστη ανώτατη αξία αξίας αξίας χαρακτηριστική
Συνεχές ρεύμα εισαγωγής τάσης (β): 12, 24V, 36V, 48V, 56
Τρέχουσα παραγωγή (Α): 15
Σειρά ταχύτητας μηχανών (περιστροφή/λεπτό): 20000
Τάση σημάτων αιθουσών (Β): 5
Ρεύμα κίνησης αιθουσών (μΑ): 12
Εξωτερικό ποτενσιόμετρο (KΩ): 10
Διάσταση (μονάδα: χιλ.)
Ρύθμιση λειτουργίας
1. Επιλογή ζευγαριού πόλων μηχανών
SW1 πρόκειται για την επιλογή ζευγαριού πόλων μηχανών να ταιριάξει με διαφορετικό
Μηχανή BLDC. ON=2P OFF=4P
2. Ανοικτή/κλειστή ρύθμιση βρόχων
Ρύθμιση βρόχων SW2 ON=Closed Ρύθμιση βρόχων SW2 OFF=Open
3. Ρύθμιση μέγιστων ρευμάτων
Χρήση π-SV για να θέσει στην παραγωγή το μέγιστο ρεύμα. Όταν το φορτίο αυξάνεται ξαφνικά, η παραγωγή
το ρεύμα θα περιοριστεί από τη θέτοντας αξία, η οποία μειώνει την ταχύτητα μηχανών και προστατεύει
μηχανή. Η τρέχουσα ρύθμιση κυμαίνεται: 3-15A. Παρακαλώ θέστε ως δικαίωμα.
Δεδομένου ότι το αποδεκτό λάθος της πραγματικής τρέχουσας και θέτοντας αξίας είναι ±10%, για να εξασφαλίσει ασφάλεια, σύνολο
τρέχων χαμηλότερος αναλόγως.
4. ACC/DEC χρονική ρύθμιση
Ο καθορισμένος χρόνος επιτάχυνσης και ο χρόνος επιβράδυνσης από ACC/DEC, σειρά είναι 0.3-15s. Επιτάχυνση
ο χρόνος είναι χρόνος που απαιτείται από 0 στην εκτιμημένη ταχύτητα. Ο χρόνος επιβράδυνσης είναι που απαιτείται χρόνος από εκτιμημένος
ταχύτητα σε 0.
Περιγραφή σημάτων λιμένων
Κατηγορία σημάτων
Τελική λειτουργική περιγραφή
Σήμα ελέγχου
BRK: Σήμα ελέγχου στάσεων φρένων μηχανών BRK και η COM συνδέουν στην προεπιλογή,
το φρένο μηχανών σταματά όταν αποσυνδέουν BRK και η COM.
Το EN: Τερματικό σημάτων στάσεων Το EN συνδέει τη COM, τρεξίματα μηχανών, διαφορετικά
στάσεις μηχανών.
F/R: Τερματικό ελέγχου κατεύθυνσης μηχανών F/R και η COM αποσυνδέει, μηχανή
περιστρέφεται δεξιόστροφα, και ειδάλλως, η μηχανή θα περιστραφεί
αντίθετος προς την φορά των δεικτών του ρολογιού.
COM: Κοινός λιμένας (GND)
SV
①Εξωτερική θέτοντας εισαγωγή ταχύτητας ποτενσιόμετρων
②Εξωτερικό αναλογικό τερματικό εισαγωγής τάσης
③Θέτοντας εισαγωγή ταχύτητας PWM
Σήμα αιθουσών
REF+ δύναμη supply+ σημάτων αισθητήρων αιθουσών
Σήμα HU αισθητήρων αιθουσών της HU
HV σήμα Hv αισθητήρων αιθουσών
HW σήμα Hw αισθητήρων αιθουσών
REF σήμα αισθητήρων αιθουσών
Σύνδεση μηχανών
Φάση γραμμών W μηχανών W
Β γραμμή Β μηχανών φάση
Β φάση του U γραμμών μηχανών
Powerconnection
DC+ θετικό ηλεκτρόδιο παροχής ηλεκτρικού ρεύματος (18-50VDC)
ΣΥΝΕΧΗΣ ΡΕΎΜΑ αρνητικό ηλεκτρόδιο παροχής ηλεκτρικού ρεύματος (αρνητικό ηλεκτρόδιο αισθητήρων αιθουσών)
Outputsignal
Η συχνότητα SPEED Outputpulse αντιστοιχούσε με το τρέξιμο της ταχύτητας. Το Speedcan υπολογίζεται
χορήγηση:
Ν (περιστροφή/λεπτό) = (F/P) ×60/3
Φ: Συχνότητα Π σφυγμού παραγωγής: Ζευγάρια Ν πόλων μηχανών: Ταχύτητα μηχανών
Παραδείγματος χάριν: Η μηχανή έχει 4 ζευγάρια πόλων,
F=1sec/2ms=500Hz
Ν (περιστροφή/λεπτό) = (500/4) ×60/3=2500
ALM: Παραγωγή σημάτων ελαττωμάτων μηχανών ή οδηγών. Είναι 5v στην κανονική κατάσταση και
0V όταν faultoccurs.
Διεπαφή οδηγών και διάγραμμα καλωδίωσης
Θέτοντας μέθοδοι και ρύθμιση ταχύτητας
1. Ταχύτητα που θέτει μέσω του ενσωματωμένου ποτενσιόμετρου
Η ταχύτητα μηχανών αυξάνεται όταν περιστρέφονται δεξιόστροφα τα εξογκώματα rv, όταν αντίθετος προς την φορά των δεικτών του ρολογιού, μηχανή
μειώσεις ταχύτητας.
2. Ταχύτητα που θέτει μέσω του εξωτερικού ποτενσιόμετρου
Χρησιμοποιήστε ένα κατάλληλο ποτενσιόμετρο με μια αξία αντίστασης 10KΩ όταν συνδέστε εξωτερικό
το ποτενσιόμετρο, το μέσο τερματικό συνδέει με το SV, τα άλλα δύο τερματικά συνδέουν με
REF+ και COM.
Ειδοποίηση: 1. Το rv πρέπει να είναι αντίθετο προς την φορά των δεικτών του ρολογιού για να περιορίσει τη θέση.
3. Ταχύτητα που θέτει μέσω του εξωτερικού αναλογικού σήματος 0-5V
Η τάση αναλογικών σημάτων μπορεί να είναι 0 ~ 5VDC όταν η τάση είναι 0.2VDC, η μηχανή
η ταχύτητα φθάνει σε 4% της γρηγορότερης ταχύτητας όταν η τάση είναι 5 VDC, η ταχύτητα μηχανών φθάνει
μέγιστη αξία, η οποία εξαρτάται από την τάση προδιαγραφών και ισχύος μηχανών.
4.PWM ρύθμιση ταχύτητας (5V PWM, 1-3KHz)
Όταν η αναλογία καθήκοντος του σφυγμού είναι 4%, η ταχύτητα μηχανών είναι 4% της ανώτατης ταχύτητας, όταν η αναλογία καθήκοντος είναι 100%,
η μηχανή φθάνει στην ανώτατη ταχύτητα. Η ανώτατη ταχύτητα εξαρτάται επίσης από την προδιαγραφή μηχανών και
τάση ισχύος.
|
|
