Λεπτομέρειες:
|
| Τάση: | 24VDC | Οξύνω: | 30A |
|---|---|---|---|
| Ι CONT: | 15A | Δύναμη: | 360W |
| Εισαγωγή αναφοράς: | 0~5v/PWM/Frequency | Μέγεθος (L*W*H): | 162*82.5*29 |
| φ PWM: | 15KHz | Σχέδιο: | Υλικό που χτίζεται καθαρό |
| Υψηλό φως: | 360W 3 οδηγός φάσης BLDC,bldc έλεγχος μηχανών pwm,αβούρτσιστος έλεγχος μηχανών pwm |
||

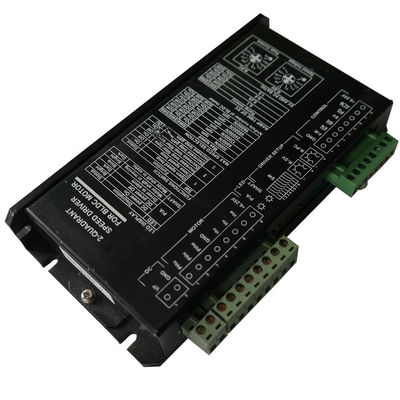

ο οδηγός ταχύτητας συνεχών μηχανών brushelss 24V 30A 57mm, ελεγκτής μηχανών BLDC για 3 συγχρονίζει bldc τη μηχανή με τους αισθητήρες αιθουσών
Περιγραφή:
Το Ν Serires είναι οδηγός ταχύτητας με το μεταβλητό στενός-βρόχο παραμέτρων και pi. Η αναφορά μπορεί αναλογικό τάση be0∼5V ή 0∼100%PWM. Επίσης μπορεί να είναι συχνότητα 0∼3kHz με την προσθήκη μιας μονάδας φ-β στο PCB. Οι παράμετροι μπορούν να τεθούν από τους διακόπτες και τα ποτενσιόμετρα ΕΜΒΥΘΙΣΗΣ όπως ο αριθμός πόλων, ανώτατη ταχύτητα, χρόνος κεκλιμένων ραμπών, οι βαθμοί χρόνου φίλτρων βρόχων και μέγιστων ρευμάτων κ.λπ. Votage είναι 12,24,36,48VDC. Οι τρέχοντες βαθμοί εργασίας είναι 5,10,15A. Ο περιβαλλοντικός βαθμός temperarure είναι -10∼+45ºC, - 40∼+65ºC
Χαρακτηριστικά γνωρίσματα:
Τεχνολογία επιφάνεια-υποστηριγμάτων ♦ και μικρό μέγεθος.
♦ έλεγχος στενός-βρόχων 2-τεταρτημόριων pi της ταχύτητας με την καλή γραμμικότητα.
♦ Μεταβλητή παράμετρος που θέτει για τις διαφορετικές μηχανές
♦ Οι λειτουργίες ελέγχου F/R, επιτρέπουν, φρενάρουν, επιταχύνουν την αναφορά και βάζουν έξω τις λειτουργίες του σφυγμού ταχύτητας (PG), συναγερμός. Πέρα από την προστασία θερμοκρασίας.
♦ Τρία είδη εισαγωγών αναφοράς: αναλογική τάση, PWM, συχνότητα.
♦ Κατάλληλος για 3 συγχρονίστε την αβούρτσιστη ΣΥΝΕΧΗ μηχανή με τους αισθητήρες αιθουσών
♦ Χρήση των βιομηχανικών τσιπ βαθμού.
Ονομάζοντας κανόνας:
BLSD 48 30 ΣΥΝΕΧΈΣ ΡΕΎΜΑ – 2Q – Ν - Τ Π
BLSD: Οδηγός ταχύτητας BLDC
24: Εκτιμημένη τάση (VDC)
30: Όριο μέγιστων ρευμάτων (Α)
Συνεχές ρεύμα: Εισαγωγή ΣΥΝΕΧΟΥΣ δύναμης
2Q: 2-τεταρτημόριο οδηγώντας τρόπος
Ν: Σειρά Ν (κανονικό μέγεθος και μεταβλητές παράμετροι)
Τ: T=-40~+65 ºC TA, unlabelled=-10~+45 ºC TA
Π: P=0-3KHz σφυγμός που εισάγεται στο SV, unlabelled= 0-5V στο SV
Οδηγός ταχύτητας σειράς 2Q BLDC Ν με τις σταθερές παραμέτρους:
| Αριθ. | Πρότυπο | Περιβαλλοντικός Temp (ºC) |
Τάση (VDC) |
Αιχμή Τρέχων Όριο (α) |
Συνεχής Τρέχων (α) |
60º/120º Αίθουσα Αισθητήρας |
φ PWM (kHz) |
Ταχύτητα pi Στενός-βρόχος Έλεγχος |
SV Κεκλιμένη ράμπα Χρόνος (σ) |
SV Σειρά (β) |
LV & Ov Όριο |
Συναγερμός Παραγωγή |
Ταχύτητα Σφυγμός Παραγωγή |
| 1 | Blsd1210dc-2q-ν **** | -10~+45 -40~+65 |
12V (9~15) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 2 | Blsd1220dc-2q-ν **** | -10~+45 -40~+65 |
12V (9~15) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 3 | Blsd1230dc-2q-ν **** | -10~+45 -40~+65 |
12V (9~15) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 4 | Blsd2410dc-2q-ν **** | -10~+45 -40~+65 |
24V (17~32) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 5 | Blsd2420dc-2q-ν **** | -10~+45 -40~+65 |
24V (17~32) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 6 | Blsd2430dc-2q-ν **** | -10~+45 -40~+65 |
24V (17~32) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 7 | Blsd3610dc-2q-ν **** | -10~+45 -40~+65 |
36V (27~45) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 8 | Blsd3620dc-2q-ν **** | -10~+45 -40~+65 |
36V (27~45) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 9 | Blsd3630dc-2q-ν **** | -10~+45 -40~+65 |
36V (27~45) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 10 | Blsd4810dc-2q-ν **** | -10~+45 -40~+65 |
48V (37~55) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 11 | Blsd4820dc-2q-ν **** | -10~+45 -40~+65 |
48V (37~55) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
| 12 | Blsd4830dc-2q-ν **** | -10~+45 -40~+65 |
48V (37~55) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Πολωνός |
Ειδοποίηση:
