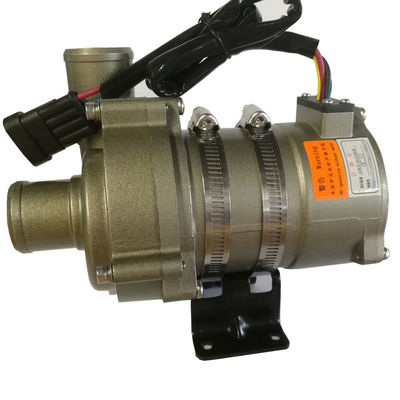

24V 6000L Χ 7M αυτοκίνητη ηλεκτρική αντλία ψυκτικού μέσου ραλιών φορτηγών

Βαρέων καθηκόντων υψηλή ροής κυκλοφορία ψυκτικού μέσου υδραντλιών όγκου αυτόματη ηλεκτρική για το ηλεκτρικά φορτηγό/το λεωφορείο


Owp-6000KL230T αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία ΣΕΙΡΆΣ
Ώθηση/κυκλοφορία/μεταβλητός-συχνότητα/χαμηλού θορύβου/φυγοκεντρική αντλία
Έλεγχος PWM/διάγνωση ελαττωμάτων




■Χαρακτηριστικά γνωρίσματα
◆Φυγοκεντρική αντλία
◆Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος
◆Έλεγχος ταχύτητας σημάτων PWM
◆Διαγνωστική παραγωγή σημάτων
◆Με το σταθερό έλεγχο ροής
◆Αντίστροφη προστασία πολικότητας
◆Ξηρά τρέχοντας προστασία
◆Πέρα από την τάση, πέρα από την τρέχουσα προστασία
◆Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας

■Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Επικεφαλής κατοικία αντλιών: Κράματα αργιλίου ρίψεων κύβων
Στροφείο: PPS+GF
Κοιλότητα ασπίδων: PPS+GF
Μανίκι άξονων: carborundum σύνθετα υλικά
Άξονας: άξονας ανοξείδωτου (3CR14)
Κατοικία μαγνητών: Πλαστικό capsulation ΜΑΔ
Δαχτυλίδι με σφραγιδόλιθο: EPDM

■Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)
Οδηγώντας στροφέας: Το πλαστικό ΜΑΔ ο μαγνήτης
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Πλαίσιο καλωδίων μηχανών: PPA GF
Κατοικία αντλιών: Die-casting περίπτωση αργιλίου με το επίστρωμα σκονών αμμόστρωσης και υποβολής σε ανοδική οξείδωση +PE.

Υποστήριγμα: χάλυβας
Στεφάνη υποστηριγμάτων: Αμερικανικό 304 ανοξείδωτο
Στεγανοποιήστε βασισμένος στην εκτίμηση IP67 (en60529)
Πρότυπο συνδετήρων: Amp282106-1 (αντιστοιχημένο βούλωμα amp282088-1)
Διάμετρος ακροφυσίων: 39.5mm (1,5 ίντσα)



■Τοποθετώντας οδηγία
Owp-6000KL230T οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,
Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.

1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 15 λεπτά (μετά από 15 λεπτά ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.

2: Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.

3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.

5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς αγκώνων (δείτε το σχήμα 2).

7: Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.





■Παράμετρος θερμοκρασίας
Μέση υγρή θερμοκρασία: -40℃ σε +85℃ (- 40°F + 185°F)
Περιβαλλοντική θερμοκρασία εργασίας: -40℃ σε +120℃ (- 40°F σε +248°F)
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F)
(μέχρι 100 ℃, αλλά αυτό θα κοντύνουν τη ζωή υπηρεσιών)
■Πίεση συστημάτων
φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.
■Σειρά τάσης
Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 18V - 32V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.

Μέσο υγρό: υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)

■Ηλεκτρική παράμετρος

Πρότυπο συνδετήρων και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3):










■Χαρακτήρας PWM






■Προσοχές
1. Περιβαλλοντική θερμοκρασία εργασίας: - 40℃--120℃, πρέπει να προσπαθήσει να αποφύγει κοντά στο καταλυτικές, εκφόρτισης αερίου σύστημα σωλήνων τρεις-στοιχείων και τη μηχανή κατά τη διάρκεια της εγκατάστασης, να εξασφαλίσει τη θερμοκρασία εργασιακών περιβαλλόντων.
2.The η θέση εγκαταστάσεων της υδραντλίας πρέπει όσο το δυνατόν περισσότερο κοντά στη χαμηλή στάθμη ύδατος, να επεκτείνει τη ζωή υπηρεσιών της αντλίας.
4. Παρακαλώ χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη ζωή υπηρεσιών
5. Δώστε προσοχή στην αγνότητα του νερού, αποφύγετε για να φράξετε και στροφείο-εμποδισμένος για να μειώσει τη ζωή υπηρεσιών της αντλίας

■Παράμετρος απόδοσης




■Εξωτερική διάσταση

■Εφαρμογές
Ευρέως χρησιμοποιημένος στο υβριδικό λεωφορείο, το υβριδικό επιβατικό αυτοκίνητο, τα ηλεκτρικά οχήματα, τα τραίνα, τα σκάφη και άλλες θερμαντικές και ψυκτικές διατάξεις κυκλοφορίας.
