| Τροποποιημένο: | 5 ΣΥΝΟΛΑ |
| τιμή: | negotiable |
| μέθοδος πληρωμής: | L/C, T/T, L/C |

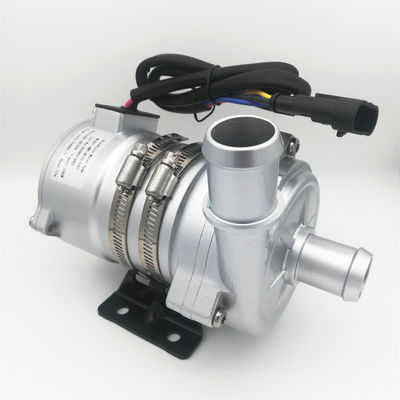

Owp-bl43-426T αβούρτσιστη ηλεκτρική υδραντλία ΣΕΙΡΆΣ για τα ηλεκτρικά οχήματα
Ώθηση/κυκλοφορία/μεταβλητός-συχνότητα/χαμηλού θορύβου/φυγοκεντρική αντλία
■Εφαρμογές
Ευρέως χρησιμοποιημένος στο υβριδικό λεωφορείο, το υβριδικό επιβατικό αυτοκίνητο, τα ηλεκτρικά οχήματα, τα τραίνα, τα σκάφη και άλλες θερμαντικές και ψυκτικές διατάξεις κυκλοφορίας.
■Χαρακτηριστικά γνωρίσματα
◆Φυγοκεντρική αντλία
◆Μαγνητική μετάδοση δύναμης
◆Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή υψηλής αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.
◆Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος
◆Έλεγχος ταχύτητας σημάτων PWM (προαιρετικός)
◆Διαγνωστική παραγωγή σημάτων (προαιρετική)
◆Με το σταθερό έλεγχο ροής
◆Αντίστροφη προστασία πολικότητας
◆Ξηρά τρέχοντας προστασία
◆Πέρα από την τάση, πέρα από την τρέχουσα προστασία
◆Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας
■Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Επικεφαλής κατοικία αντλιών: Κράμα αργιλίου
Στροφείο: PPS+GF
Κοιλότητα ασπίδων: PPS+GF
Μανίκι άξονων: carborundum σύνθετα υλικά
Άξονας: άξονας ανοξείδωτου (3CR14)
Κατοικία μαγνητών: Πλαστικό capsulation ΜΑΔ
Δαχτυλίδι με σφραγιδόλιθο: EPDM
■Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)
Οδηγώντας στροφέας: Το πλαστικό ΜΑΔ ο μαγνήτης
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Πλαίσιο καλωδίων μηχανών: PPA GF
Κατοικία αντλιών: Die-casting περίπτωση αργιλίου με το επίστρωμα σκονών αμμόστρωσης και υποβολής σε ανοδική οξείδωση +PE.
Υποστήριγμα: Βάση χάλυβα
Στεφάνη υποστηριγμάτων: Αμερικανικό 304 ανοξείδωτο
Στεγανοποιήστε βασισμένος στην εκτίμηση IP68 (en60529)
Πρότυπο συνδετήρων: Amp282104-1 (αντιστοιχημένο βούλωμα amp282080-1)
Διάμετρος ακροφυσίων: 40mm (1,5 ίντσα)
■Τοποθετώντας οδηγία
Owp-bl43-426T οι αντλίες σειράς είναι φυγοκεντρικές αντλίες γλυκόλης που απαιτούν γεμισμένος εκ των προτέρων, η αντλία που εγκαθίσταται στη χαμηλότερη θέση του συστήματος να εξασφαλίσουν ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισαν εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.
| 1: | Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 15 λεπτά (μετά από 15 λεπτά ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων. |
| 2: | Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία. |
| 3: | Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου). |
| 4: | Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός. |
| 5: | Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1) |
| 6: | Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς αγκώνων (δείτε το σχήμα 2). |
| 7: | Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο. |
σχήμα 1 σχήμα 2
■Παράμετρος θερμοκρασίας
Μέση υγρή θερμοκρασία: -40℃ σε +85℃ (- 40°F + 185°F)
Περιβαλλοντική θερμοκρασία εργασίας: -40℃ σε +120℃ (- 40°F σε +248°F)
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F)
(μέχρι 100 ℃, αλλά αυτό θα κοντύνουν τη ζωή υπηρεσιών)
■Πίεση συστημάτων
φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.
■Σειρά τάσης
Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 18V - 32V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.
Μέσο υγρό: υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)
■Ηλεκτρική παράμετρος
|
Τάση εργασίας (VDC) |
Εκτιμημένη δύναμη
|
Εκτιμημένη ροή (Λ/Ω) |
Διαστάσεις (χιλ.) |
Βάρος (ζ) |
| 18V-32V (24V) | 240W |
2400L/H, H=17M |
193*90*159.5 | 2200g |
Πρότυπο συνδετήρων και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3):
■Παράμετρος απόδοσης
