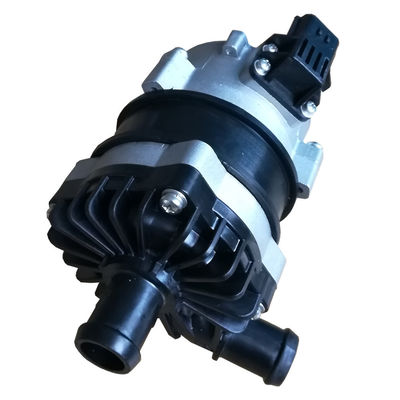

Αβούρτσιστη μηχανή αυτοκίνητη ηλεκτρική αντλία ψυκτικού μέσου 12 βολτ για Intercooler

12VDC ηλεκτρική υδραντλία αντλιών ψυκτικού μέσου για HEV ή ηλεκτρικό αυτοκίνητο, βοηθητική αντλία, αντλία αεροψυχραντήρων δαπανών

DKB80 αυτοκίνητη ηλεκτρική υδραντλία σειράς

Η ώθηση/η κυκλοφορία/η μεταβλητός-συχνότητα/ο έλεγχος χαμηλός-Noise/PWM/το σήμα ανατροφοδοτούν

♣Applications

Ισχύστε για HEV (υβριδικό ηλεκτρικό όχημα), τη EV (ηλεκτρικά οχήματα), τα τραίνα, τα σκάφη και άλλες κυκλοφορία θέρμανσης και ψυκτικές διατάξεις κυκλοφορίας.

♣Features

♦Single σκηνική φυγοκεντρική αντλία

♦Magnetic μετάδοση δύναμης (δομή αντλιών ασπίδων)

♦High αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.

♦With λειτουργούσα θερμοκρασία ευρέος φάσματος

♦PWM έλεγχος ταχύτητας σημάτων (το προαιρετικό σήμα PG ανατροφοδοτεί)

♦With σταθερός έλεγχος ροής

♦Reverse προστασία πολικότητας

♦Dry τρέχοντας προστασία

♦Over τάση, πέρα από την τρέχουσα προστασία

♦Overload, πέρα από την προστασία θερμοκρασίας

♦Automobile ηλεκτρονικά τμήματα βαθμού

♣Technical περιγραφή (μέρη σε επαφή με το υγρό)

Επικεφαλής κατοικία αντλιών: PPS+GF

Στροφείο: PPS+GF

Κοιλότητα ασπίδων: PPS+GF

Ρουλεμάν άξονων: Σύνθετο materials+ άνθρακα κεραμικό πλυντήριο zirconia ρητίνης

Άξονας: κοίλος άξονας ανοξείδωτου

Στροφέας: έγχυση που συσκευάζεται νάυλον

Δαχτυλίδι με σφραγιδόλιθο: EPDM

♣Driving συσκευή (συμπεριλαμβανομένης της μηχανής)

Οδηγώντας ηλεκτρομαγνήτης: magnet+nylon έγχυση που συσκευάζεται

Βίδες και καρύδια: Ανοξείδωτο SUS 304

Οδηγώντας μηχανή: αβούρτσιστη μηχανή

Πλαίσιο καλωδίων μηχανών: PPA+GF (άσπρος)

Κατοικία αντλιών: κράμα αργιλίου

Υποστήριγμα: Ανοξείδωτο SUS 304

Στεφάνη υποστηριγμάτων: ΗΠΑ 304 ανοξείδωτο steel+ που μετριάζει το λαστιχένιο δαχτυλίδι

Στεγανοποιήστε βασισμένος στην εκτίμηση IP67 (en60529)

Συνδετήρας: 3 καρφίτσες ή 4Pins (με το σήμα PG ανατροφοδοτήστε)

Διάμετρος ακροφυσίων: 22.6mm (εσωτερική διάμετρος: 16mm)

♣Model προδιαγραφές

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

Με να τοποθετήσει - πρότυπο επίθημα υποστηριγμάτων: SR (π.χ.: DKB80-12ASR)

Με το σήμα PG ανατροφοδοτήστε το πρότυπο επίθημα καρφιτσών: PG (π.χ.: DKB80-12APG)

♣Mounting οδηγία

DKB80 οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,

Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.

1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.

2: Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.

3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.

5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς

Αγκώνας (δείτε το σχήμα 2).

7: Μην χρησιμοποιήστε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.

παράμετρος ♣Temperature

Μέση υγρή θερμοκρασία: -40℃ σε +120℃ (- 40°F + 248°F)

Περιβαλλοντική θερμοκρασία εργασίας: -40℃ σε +100℃ (- 40°F σε +212°F)

Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F)

(μέχρι 100 ℃, αλλά αυτό θα κοντύνουν τη ζωή υπηρεσιών)

♣System πίεση

φραγμός -0,2 έως 2,5 (100℃ (212°F).

Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.

σειρά ♣Voltage

Εκτιμημένη υδραντλία 12V, εφαρμόσιμη σειρά 9V - 16V

Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 18V - 30V

Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.

Μέσο υγρό: καθαρό νερό, υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)

♣ Ηλεκτρική παράμετρος

πρότυπο και καρφίτσες ♣Connector

♣Recommend μέγεθος καλωδίων (βασισμένο στην πτώση τάσης 3%)

♣ Προσοχές

1. Περιβαλλοντική θερμοκρασία εργασίας: - 40℃--120℃, πρέπει να προσπαθήσουν να αποφύγουν κοντά στο καταλυτικές, εκφόρτισης αερίου σύστημα σωλήνων τρεις-στοιχείων και τη μηχανή κατά τη διάρκεια της εγκατάστασης, να εξασφαλίσουν τη θερμοκρασία εργασιακών περιβαλλόντων.

2.The η θέση εγκαταστάσεων της υδραντλίας πρέπει όσο το δυνατόν περισσότερο κοντά στη χαμηλή στάθμη ύδατος, να επεκτείνει τη ζωή υπηρεσιών της αντλίας.

3. Προκειμένου να μειωθεί η αντίσταση ύδατος, εάν όσο το δυνατόν περισσότερο να μειώσει τον αγκώνα αριθμού στη σωλήνωση στην εγκατάσταση, να μην εξασφαλίσει κανέναν οποιοδήποτε αγκώνα μέσα σε 20 εκατ. από την αντλία.

4. Παρακαλώ χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη ζωή υπηρεσιών

5. Δώστε προσοχή στην αγνότητα του νερού, αποφύγετε για να φράξετε και στροφείο-εμποδισμένος για να μειώσει τη ζωή υπηρεσιών της αντλίας.

♣Curve διάγραμμα

♣Overall διαστάσεις

♣Pump δομή
