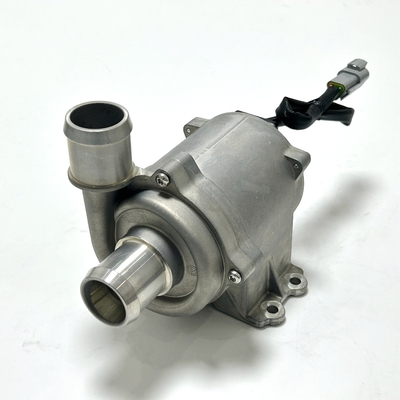

Ηλεκτρική αντλία ψύξης Bextreme Shell DC48V BLDC για κυκλοφορία γλυκόλης

Χαρακτηριστικά του προϊόντος

Ονομασία προϊόντος:Ηλεκτρική αντλία νερού BLDC

Πρότυπο:OWPD650L-1

Διάρκεια ζωής: 40000 ώρες

Κατηγορία IP: IP67

Εμφάνιση: Χρώματα φυσικά από κράμα αλουμινίου

Κράφτης: Όλα σε ένα

Ηχημός: ≤ 65dB ((A))

Βάρος: 2,53 κιλά

Σφιχτότητα: Σε 0,4Mpa, η διαρροή < 1 ml

Αντιφλεγμονώδης: σύμφωνα με το πρότυπο GB/T 2408, πληροί το επίπεδο οριζόντιας καύσης HB και το επίπεδο κάθετης καύσης V-0.

Μηχανική αντοχή: σύμφωνα με το πρότυπο QC/T413-2015, πληροί την ένδειξη σοβαρότητας: σε κινητήρα

Απαγορευμένες ουσίες: Ακολουθεί τις GBT 30512-2014

Το πεδίο εφαρμογής

Θερμοκρασία περιβάλλοντος: -40°85°C

Θερμοκρασία υγρού: -40°C έως 85°C

Τύπος υγρού: Τα εμπορικά ψυκτικά μπορούν να χρησιμοποιηθούν με αντλίες νερού, αλλά δεν επιτρέπεται η ανάμειξη διαφορετικών ψυκτικών.

Για να γεμίσει πλήρως το σύστημα ψύξης με μέσο, το σύστημα ψύξης πρέπει να αποστραγγίζεται πλήρως στο κενό.

Εγκατάσταση: Οι απαιτήσεις για δονήσεις και θόρυβο πρέπει να λαμβάνονται υπόψη κατά τον καθορισμό της θέσης εγκατάστασης και των ειδικών στοιχείων στερέωσης/συνδετήρων στην εφαρμογή.και η θέση εγκατάστασης πρέπει να αποτρέπει τη συσσώρευση νερού στην επιφάνεια/στο εσωτερικό του συστήματος σύνδεσης.

Τυπικές εφαρμογές: Σύστημα θερμικής διαχείρισης αποθήκευσης ενέργειας, ντουλάπι φόρτισης με ψύξη υγρού, σύστημα κέντρου δεδομένων

Βασικές παραμέτρους:

Ονομαστική τάση: 48VDC

Περιοχή τάσης λειτουργίας: 30-60VDC

Διορισμένο ρεύμα: 15±5% A

Δυναμικότητα ονομαστική: 120L/min@180Kpa

Δύναμη εισόδου: 700W±5%

Μέγιστη ροή: 180±5% L/min

Μέγιστη κεφαλή: 23±1 m

Πεδίο ταχύτητας: 2500 στροφές/ώρα ∙5500 στροφές/ώρα

Αντίσταση: 2,6±3%Ω

Δυνατότητα επαγωγής: Άξονας Q 14mH Άξονας D 13mH

ΒEMF: 24,5±3%V

Αριθμός ζευγαριών στύλων: 3 ζευγάρια στύλων

Δυνατότητα μόνωσης: F

Ηλεκτρική ισχύς: < 1mA > 500MΩ

Διάρκεια ιμάντα: U V W Διάρκεια καλωδίου ισχύος 300 mm

Πληροφορίες για το plug-in: Amphenol:AT04-3P-RD01-NFK

Οδηγίες χρήσης του ελεγκτή

Μέγεθος PCBA: 100mm*90mm, ύψος: 32mm

Διαστάσεις εγκατάστασης ελεγκτή:

Μέγεθος θερμοκηπίου:120mm*100mm, πάχος θερμοκηπίου:8mm

Συνολικό ύψος (συμπεριλαμβανομένου του PCBA):42mm,Συστοιχίες τοποθέτησης:4mm*5mm(Χρησιμοποιήστε βίδες M3)

Δέσμη ελέγχου I/O

1. PWM. Συχνότητα εισόδου PWM: 100-1000Hz (200Hz συνιστάται), πλάτος PWM: 10-48V, περιγραφή εύρους ρύθμισης ταχύτητας κύκλου εργασίας: 0%-10%: στάση αντλίας (7% συνιστάται για σήμα στάσης), 11%-55%:λειτουργία ελάχιστης ταχύτητας αντλίας56% - 90%: εύρος γραμμικών ταχυτήτων, 91% - 100%: μέγιστη ταχύτητα λειτουργίας της αντλίας
2. Ελάττωμα. Απόδοση σήματος ανάδρασης σφάλματος (τύπος ρεύματος): υψηλό επίπεδο (48V) για κανονική λειτουργία, χαμηλό επίπεδο (<1V) για σφάλμα και το τυπικό ρεύμα λειτουργίας για ανάδραση σφάλματος είναι 5mA
3. Σημάδια GND.
4. VSP. Αναλογική ρύθμιση ταχύτητας εισόδου τάσης (0-10V)
5. 10V. 10V τροφοδοσία.

Μέγεθος εγκατάστασης αντλίας

Η απόδοση της αντλίας

Σχεδιακό διάγραμμα του πάγκου δοκιμών
