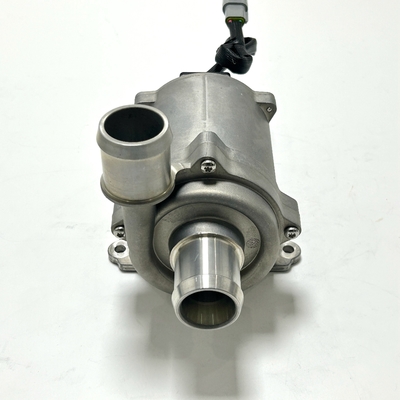

30-60V Ηλεκτρική αντλία αντιψυκτικού για σύστημα ψύξης υγρών φθοριούχων γλυκολών

Ηλεκτρική αντλία ψύξης εργοστασίου για γλυκόλη Φθοριούχο υγρό σύστημα ψύξης στο ESS Cabinet, το σύστημα ψύξης κέντρου δεδομένων και τον σταθμό βάσης σήματος 5G.

Χαρακτηριστικά του προϊόντος

Ονομασία προϊόντος:Ηλεκτρική αντλία νερού BLDC

Πρότυπο:OWPD650L-1

Διάρκεια ζωής: 40000 ώρες

Κατηγορία IP: IP67

Εμφάνιση: Χρώματα φυσικά από κράμα αλουμινίου

Κράφτης: Όλα σε ένα

Ηχημός: ≤ 65dB ((A))

Βάρος: 2,53 κιλά

Σφιχτότητα: Σε 0,4Mpa, η διαρροή < 1 ml

Αντιφλεγμονώδης: σύμφωνα με το πρότυπο GB/T 2408, πληροί το επίπεδο οριζόντιας καύσης HB και το επίπεδο κάθετης καύσης V-0.

Μηχανική αντοχή: σύμφωνα με το πρότυπο QC/T413-2015, πληροί την ένδειξη σοβαρότητας: σε κινητήρα

Απαγορευμένες ουσίες: Ακολουθεί τις GBT 30512-2014

Το πεδίο εφαρμογής

Θερμοκρασία περιβάλλοντος: -40°85°C

Θερμοκρασία υγρού: -40°C έως 85°C

Τύπος υγρού: Τα εμπορικά ψυκτικά μπορούν να χρησιμοποιηθούν με αντλίες νερού, αλλά δεν επιτρέπεται η ανάμειξη διαφορετικών ψυκτικών.

Για να γεμίσει πλήρως το σύστημα ψύξης με μέσο, το σύστημα ψύξης πρέπει να αποστραγγίζεται πλήρως στο κενό.

Εγκατάσταση: Οι απαιτήσεις για δονήσεις και θόρυβο πρέπει να λαμβάνονται υπόψη κατά τον καθορισμό της θέσης εγκατάστασης και των ειδικών στοιχείων στερέωσης/συνδετήρων στην εφαρμογή.και η θέση εγκατάστασης πρέπει να αποτρέπει τη συσσώρευση νερού στην επιφάνεια/στο εσωτερικό του συστήματος σύνδεσης.

Τυπικές εφαρμογές: Σύστημα θερμικής διαχείρισης αποθήκευσης ενέργειας, ντουλάπι φόρτισης με ψύξη υγρού, σύστημα κέντρου δεδομένων

Βασικές παραμέτρους:

Ονομαστική τάση: 48VDC

Περιοχή τάσης λειτουργίας: 30-60VDC

Διορισμένο ρεύμα: 15±5% A

Δυναμικότητα ονομαστική: 120L/min@180Kpa

Δύναμη εισόδου: 700W±5%

Μέγιστη ροή: 180±5% L/min

Μέγιστη κεφαλή: 23±1 m

Πεδίο ταχύτητας: 2500 στροφές/ώρα ∙5500 στροφές/ώρα

Αντίσταση: 2,6±3%Ω

Δυνατότητα επαγωγής: Άξονας Q 14mH Άξονας D 13mH

ΒEMF: 24,5±3%V

Αριθμός ζευγαριών στύλων: 3 ζευγάρια στύλων

Δυνατότητα μόνωσης: F

Ηλεκτρική ισχύς: < 1mA > 500MΩ

Διάρκεια ιμάντα: U V W Διάρκεια καλωδίου ισχύος 300 mm

Πληροφορίες για το plug-in: Amphenol:AT04-3P-RD01-NFK

Οδηγίες χρήσης του ελεγκτή

Μέγεθος PCBA: 100mm*90mm, ύψος: 32mm

Διαστάσεις εγκατάστασης ελεγκτή:

Μέγεθος θερμοκηπίου:120mm*100mm, πάχος θερμοκηπίου:8mm

Συνολικό ύψος (συμπεριλαμβανομένου του PCBA):42mm,Συστοιχίες τοποθέτησης:4mm*5mm(Χρησιμοποιήστε βίδες M3)

Δέσμη ελέγχου I/O

1. PWM. Συχνότητα εισόδου PWM: 100-1000Hz (200Hz συνιστάται), πλάτος PWM: 10-48V, περιγραφή εύρους ρύθμισης ταχύτητας κύκλου εργασίας: 0%-10%: στάση αντλίας (7% συνιστάται για σήμα στάσης), 11%-55%:λειτουργία ελάχιστης ταχύτητας αντλίας56% - 90%: εύρος γραμμικών ταχυτήτων, 91% - 100%: μέγιστη ταχύτητα λειτουργίας της αντλίας
2. Ελάττωμα. Απόδοση σήματος ανάδρασης σφάλματος (τύπος ρεύματος): υψηλό επίπεδο (48V) για κανονική λειτουργία, χαμηλό επίπεδο (<1V) για σφάλμα και το τυπικό ρεύμα λειτουργίας για ανάδραση σφάλματος είναι 5mA
3. Σημάδια GND.
4. VSP. Αναλογική ρύθμιση ταχύτητας εισόδου τάσης (0-10V)
5. 10V. 10V τροφοδοσία.

Μέγεθος εγκατάστασης αντλίας

Η απόδοση της αντλίας

Σχεδιακό διάγραμμα του πάγκου δοκιμών
