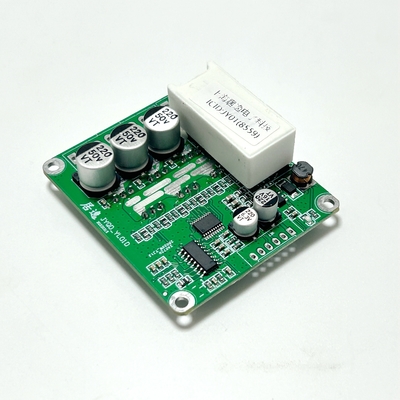

Υψηλής απόδοσης 24V DC BLDC κινητήρας για ηλεκτρικό Funabout

Υψηλής απόδοσης 12V 24V 36V 48V DC BLDC κινητήρας για ηλεκτρικό Funabout E-bike Ηλεκτρικά αυτοκίνητα διασκέδασης

Αριθμός υποδείγματος: JYQD_YL01DXXXX

Εφαρμογή

Ηλεκτρικά οχήματα RC, ποδήλατα ισορροπίας δύο τροχών, αναπηρικές καρέκλες RC, ιατρικές μηχανές, αυτοκίνητα αναψυχής, ρομπότ κ.λπ.

Ορισμοί λιμένων

1. Κέντρο ελέγχου (δεξιά) 2.54 διαφορά τρύπας

5V ∆ημιουργία εσωτερικής ισχύος της πλακέτας ελέγχου 5V.

EL ¢Διακομιστής ελέγχου πέδησης, αντιδραστική γραμμική πέδηση, με λειτουργία ανάκτησης ενέργειας, αναλογική πέδηση τάσης 0-5V. Με σταθερή ταχύτητα+, όσο υψηλότερη είναι η τάση πέδησης,όσο μεγαλύτερη είναι η δύναμη πέδησης 0-100%.

M ∆ιαχωρισμός έκδοσης σήματος ταχύτητας, συχνότητα παλμού ανάλογη με την ταχύτητα του κινητήρα (ο λόγος παλμού σχετίζεται με τον κινητήρα)

Δυνατή διακίνηση, στροφή προς τη μία κατεύθυνση με 5V ή κρέμασμα και στροφή προς την άλλη κατεύθυνση με GND.

VR ∆ενέδρα ελέγχου ταχύτητας, αναλογική ρύθμιση ταχύτητας τάσης 0V-5V (0-2.5V) ρύθμιση ταχύτητας, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή.Η εξωτερική ρύθμιση ταχύτητας PWM πρέπει να είναι συν-γείωση με το πίνακα οδηγού.

Εσωτερική GND του ελεγκτή

2Ημικρανία (αριστερά): 3.96 διαφορά τρύπων

P+

P- ∆ημοσίευση ισχύος αρνητική

MC/W ∆ Μία από τις φάσεις του κινητήρα

MB/V 1 από τις γραμμές φάσης του κινητήρα

ΔΕ/ΔΕ ∆ιαδικασία λειτουργίας

ΓΝΔ ∆ανέζικη ανόδα

ΕΝΑ από τα σήματα του αυτοκινητοδρόμου

HB 1 από τα σήματα του αυτοκινητοδρόμου

HC ∙ Ένα από τα σήματα του αυτοκινητοδρόμου

5V ∙ Αρνητικό Motor Hall

3Σημειώστε ότι η γραμμή κινητήρα δεν πρέπει να είναι πολύ μεγάλη, καθώς το καλώδιο είναι πολύ μεγάλο και θα υπάρξει παρεμβολή σήματος.

4Κατά την εργασία με συνεχές υψηλό ρεύμα, πρέπει να δίνεται προσοχή στην απώλεια θερμότητας.

Διάγραμμα καλωδίωσης

Πίνακας επιλογής

Σχεδιακό διάγραμμα του προϊόντος

Τεχνικά σχέδια διαστάσεων
