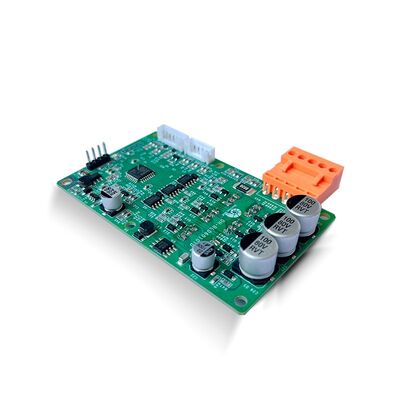

Αυτο-προσαρμοζόμενος οδηγός κινητήρα BLDC 15-60VDC 500W για βιομηχανικό αυτοματισμό

Η DH-BLD6010TD αυτοπροσαρμοζόμενος οδηγός κινητήρα εργασιακή τάση 15-60VDC μπορεί να ρυθμιστεί μέσω σειριακής θύρας.

Οδηγός κινητήρα BLDC
Οδηγία χρήσης DH-BLD6010TD V1.0
15-60VDC, Max:20A

Χαρακτηριστικά

Η λειτουργία Hall με αισθητήρες ή χωρίς αισθητήρες, η υποστήριξη Hall και οι φάσεις του αυτοματοποιημένου κινητήρα που ταιριάζουν μέσω λειτουργίας αυτομάθησης.

στη λειτουργία ελέγχου ανοιχτού/κλειστού κύκλου υποστήριξης ταχύτητας·

Η επιτάχυνση και η επιβράδυνση ρυθμίζονται.

Λειτουργία ρύθμισης ταχύτητας: τάση 0-5V/κύκλο λειτουργίας PWM/πορτ συριακής επικοινωνίας ((UART) ·

Ενεργοποίηση σήματος ελέγχου, εισόδου σήματος κατεύθυνσης, εξόδου FG ανατροφοδότησης ταχύτητας.

Αυτοελέγχος του υλικού, υπερστροφή, βραχυκύκλωμα, υπερστροφή, υποστροφή, κλειδωμένος ρότορας, υπερθερμοκρασία και άλλες προστασίες Λειτουργία συμπίεσης ρεύματος.

Τρόπος λειτουργίας

Ο οδηγός κινητήρα DH-BLD6010TD μπορεί να λειτουργεί σε δύο λειτουργικές λειτουργίες, με αισθητήρα Hall ή χωρίς αισθητήρα, κατά την ενεργοποίηση του οδηγού, ο οδηγός ανιχνεύει το σήμα Hall, εάν το σήμα Hall δεν είναι συνδεδεμένο,ή το σήμα του Hall είναι ελαττωματικό.Σε αυτή την περίπτωση, ο οδηγός λειτουργεί σε λειτουργία Hall χωρίς λειτουργία Hall.

Όταν ο οδηγός είναι ενεργοποιημένος, όταν το σήμα ελέγχου είναι μεγαλύτερο από τον κύκλο εκκίνησης (συντάσσεται μέσω της σειριακής θύρας), ο οδηγός αρχίζει να ξεκινά,και όταν το σήμα ελέγχου είναι χαμηλότερο από τον κύκλο εκκίνησης, ο οδηγός βρίσκεται σε κατάσταση αναμονής και ο κινητήρας σταματά.
Υπάρχουν συνολικά 6 συνδυασμένες ακολουθίες για τα σήματα Hall Ha, Hb και Hc, και μία από αυτές είναι η σωστή ακολουθία φάσης.
(1) η ταχύτητα περιστροφής προς τα εμπρός και η ταχύτητα περιστροφής προς τα πίσω και η ισχύς είναι περίπου ίσες,
(2) η ισχύς εξόδου και το ρεύμα είναι φυσιολογικά κατά τη διάρκεια της σταδιακής αύξησης της εντολής στο μέγιστο.η τροφοδοσία ηλεκτρικής ενέργειας πρέπει να διαθέτει μέτρο ορίου ρεύματος για την αποφυγή ατυχημάτων.
Αυτό το πρόγραμμα οδήγησης υποστηρίζει τη λειτουργία αυτομάθησης ακολουθίας σήματος Hall, συνδέστε το καλώδιο τροφοδοσίας, το σήμα Hall και το σήμα ελέγχου, η σειριακή θύρα στέλνει οδηγίες CC AA 01 1E 01 00 00 00,ο οδηγός εκτελεί αυτομάθηση ακολουθίας σήματος αισθητήρα Hall, το LED αναβοσβήνει 13 φορές και σβήνει για 2 δευτερόλεπτα για να υποδείξει ότι η μάθηση Xi ολοκληρώθηκε, και η εντολή ελέγχου είναι μηδενική, και μπορεί να λειτουργήσει κανονικά.
Στη λειτουργία χωρίς αισθητήρες, οι γραμμές φάσης των κινητήρων U, V και W μπορούν να συνδεθούν αυθαίρετα, και δύο από τις φάσεις μπορούν να ανταλλάσσονται αυθαίρετα, και ο κινητήρας μπορεί να αντιστραφεί,και το εξωτερικό σήμα F / R μπορεί επίσης να κάνει τον κινητήρα αντίστροφαΣτην κατάσταση χωρίς αισθητήρα, το σήμα F/R μπορεί να ρυθμιστεί μέσω της σειριακής θύρας ώστε να ενεργοποιείται άμεσα ή όταν ο κινητήρας σταματήσει.
Διαμόρφωση σειριακής θύρας για λειτουργία ανοικτού/κλειστού κύκλου ταχύτητας·

Περιγραφή λιμένα

Διάγραμμα καλωδίωσης

Διαστάσεις εγκατάστασης
