Λεπτομέρειες:
|
| Τάση: | 220Vac | Οξύνω: | 24A |
|---|---|---|---|
| Ι CONT: | 12A | Δύναμη: | 3700W |
| Εισαγωγή αναφοράς: | 0~10v/PWM/Frequency | Μέγεθος (L*W*H): | 127*81.5*39/254*142*49/254*142*68 |
| Κλειστός βρόγχος ταχύτητας: | ναι | ||
| Υψηλό φως: | τριφασικοί οδηγοί συνεχών μηχανών pwm,pwm έλεγχος ταχύτητας για τη συνεχή μηχανή,pwm ελεγκτής 12v ταχύτητας |
||

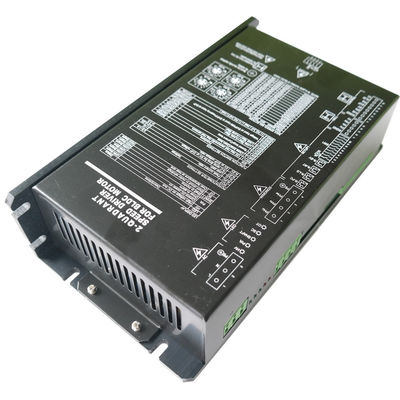

HV οδηγός ταχύτητας σειράς 2Q BLDC με τις σταθερές παραμέτρους:
| Αριθ. | Πρότυπο | Τάση (VDC) | Οξύνω (α) |
Ι CONT (α) |
Po (ψ) | Αναφορά εισαγωγή |
Μέγεθος (χιλ.) |
| 1 | BLSD11001AC-2Q-HV* | 110VAC | 1 | 0,5 | 75 | PWM | W81.5, L127, H39 |
| 2 | BLSD22001AC-2Q-HV* | 220VAC | 1 | 0,5 | 155 | PWM | W81.5, L127, H39 |
| 3 | BLSD11008ADC-2Q-HV* |
110VAC ή 60~195VDC |
8 | 4 | 600 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 4 | BLSD11016ADC-2Q-HV* |
110VAC ή 60~195VDC |
16 | 8 | 1200 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 5 | BLSD11024ADC-2Q-HV* |
110VAC ή 60~195VDC |
24 | 12 | 1800 | 0~10V/PWM/Frequency | W142, L254, H68 |
| 6 | BLSD22008ADC-2Q-HV* |
220VAC ή 60~385VDC |
8 | 4 | 1200 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 7 | BLSD22016ADC-2Q-HV* |
220VAC ή 60~385VDC |
16 | 8 | 2400 | 0~10V/PWM/Frequency | W142, L254, H68 |
| 8 | BLSD22024ADC-2Q-HV* |
220VAC ή 60~385VDC |
24 | 12 | 3700 | 0~10V/PWM/Frequency | W142, L254, H68 |
Περιγραφή:
HV Serires είναι οδηγός ταχύτητας εισαγωγής εναλλασσόμενο ρεύμα ή συνεχές ρεύμα με το μεταβλητό στενός-βρόχο παραμέτρων και pi της ταχύτητας και του ρεύματος. Η αναφορά μπορεί να είναι επιλέξιμο αναλογικό τάση 10V ή 0∼100%PWM. Επίσης μπορεί να είναι συχνότητα 0∼3kHz. Οι παράμετροι μπορούν να τεθούν από τους διακόπτες και τα ποτενσιόμετρα ΕΜΒΥΘΙΣΗΣ όπως ο αριθμός πόλων, η ανώτατη ταχύτητα, ο χρόνος κεκλιμένων ραμπών, ο χρόνος φίλτρων βρόχων και το μέγιστο ρεύμα κ.λπ. Τα προστατευτικά founctions όπως το βραχυκύκλωμα, η ασφαλής έναρξη, η ασφαλής αντιστροφή κατεύθυνσης κ.λπ. παρουσιάζονται. Βαθμοί are110,220VAC Votage. Οι τρέχοντες βαθμοί εργασίας είναι 8,16,24A. Ο περιβαλλοντικός βαθμός temperarure είναι -10∼+45ºC, - 40∼+65ºC.
Χαρακτηριστικά γνωρίσματα:
μικρό μέγεθος τεχνολογίας ♦Surface-υποστηριγμάτων, υψηλής τάσης.
♦2-τεταρτημόριο έλεγχος στενός-βρόχων pi της ταχύτητας με την καλή γραμμικότητα.
♦Variable παράμετροι που θέτουν για τις διαφορετικές μηχανές και την εύκολη χρήση.
οι λειτουργίες ♦Control της ασφαλούς αντίστροφης, ασφαλούς έναρξης, επιτρέπουν, φρενάρουν, επιταχύνουν referenceand τις λειτουργίες παραγωγής του σφυγμού ταχύτητας (PG), του σύντομου circult και πέρα από την προστασία θερμοκρασίας, συναγερμός. Ο ανεφοδιασμός εναλλασσόμενου ρεύματος ή συνεχούς ρεύματος μπορεί να χρησιμοποιηθεί στο ευρύ φάσμα της τάσης…
είδη ♦Three εισαγωγών αναφοράς: αναλογική τάση, PWM, συχνότητα.
♦The ο χρήστης μπορεί να πάρει την ακριβή ταχύτητα μηχανών μέσω των λειτουργιών παραγωγής του σφυγμού ταχύτητας
♦Suitable για 3 μηχανές φάσης BLDC με τους αισθητήρες αιθουσών.
♦Use των βιομηχανικών τσιπ βαθμού, οπτικός λιμένας απομόνωσης
Ονομάζοντας κανόνας:
BLSD 220 01 ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ – 2Q – HV – Τ
BLSD: Οδηγός ταχύτητας BLDC
220: Εκτιμημένη τάση εναλλασσόμενου ρεύματος (β)
01: Μέγιστο ρεύμα (α)
ΠΑΧ: Παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος ή συνεχούς ρεύματος
2Q: 2-τεταρτημόριο οδηγώντας τρόπος
HV: HV (υψηλή τάση) σειρά
Τ: T=-40~+65 ºC TA, unlabelled=-10~+45 ºC TA
