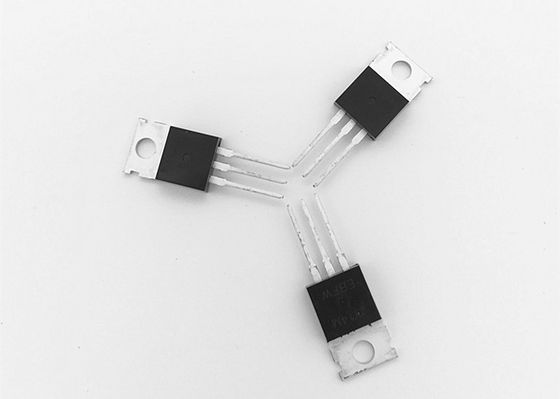

Name: Mosfet δύναμης καναλιών φωτισμού JUYI Ν 16A 33W διακόπτης ελεγκτών
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JY16M
Availability: InStock

Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
τυποποιημένη συσκευασία:	ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Προθεσμία παράδοσης:	5-10 ημέρες
μέθοδος πληρωμής:	T/T, L/C, Paypal
Ικανότητα εφοδιασμού:	1000sets/day

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

ΚΙΝΑ

Μάρκα

JUYI

Αριθμό μοντέλου

JY16M

Τάση αγωγός-πηγής:

600 Β

Τάση πύλη-πηγής:

±30V

Μέγιστος διασκεδασμός δύναμης:

33W

Παλόμενο ρεύμα αγωγών:

16A

Εφαρμογή:

Φωτισμός

Μορφή:

Τετράγωνο

Επισημαίνω:

mosfet δύναμης καναλιών ν

mosfet καναλιών ν υψηλός δευτερεύων διακόπτης

mosfet δύναμης ελεγκτής μηχανών

Περιγραφή του προϊόντος

JY16M συσκευασία καναλιών 600V to220f-3 Ν
MOSFET δύναμης τρόπου αυξήσεων για τον οδηγό μηχανών BLDC

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Το JY16M χρησιμοποιεί τις πιό πρόσφατες τεχνικές επεξεργασίας τάφρων για να επιτευχθεί το υψηλό κύτταρο
η πυκνότητα και μειώνει την -αντίσταση με την υψηλή επαναλαμβανόμενη εκτίμηση χιονοστιβάδων. Αυτοί
τα χαρακτηριστικά γνωρίσματα συνδυάζουν να κάνουν αυτό το σχέδιο μια εξαιρετικά αποδοτική και αξιόπιστη συσκευή για
χρήση στην εφαρμογή μετατροπής δύναμης και μια ευρεία ποικιλία άλλων εφαρμογών.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
●600V/4A, RDS (ΕΠΆΝΩ) =2.6Ω@VGS=10V
●Γρήγορη μετατροπή και αντίστροφη αποκατάσταση σωμάτων
●Άριστη συσκευασία για τον καλό διασκεδασμό θερμότητας

ΕΦΑΡΜΟΓΕΣ
●Φωτισμός
●Παροχές ηλεκτρικού ρεύματος τρόπου διακοπτών υψηλής αποδοτικότητας

Απόλυτες μέγιστες εκτιμήσεις (Tc=25ºC εκτός αν αναφέρεται διαφορετικά)

Σύμβολο	Παράμετρος	Εκτίμηση	Μονάδα
VDS	Τάση αγωγός-πηγής	600	Β
VGS	Τάση πύλη-πηγής	± 30	Β
Ταυτότητα	Συνεχής αγωγός Τρέχων	Tc=25ºC	4	Α
Tc=100ºC	2.9
IDM	Παλόμενο ρεύμα αγωγών	16	Α
PD	Μέγιστος διασκεδασμός δύναμης	33	W
TJ TSTG	Λειτουργούσα θερμοκρασία συνδέσεων και αποθήκευσης Σειρά	-55 έως +150	ºC
RθJC	Θερμική αντίσταση-σύνδεση στην περίπτωση	1.5	ºC/W
RθJA	Θερμική αντίσταση-σύνδεση σε περιβαλλοντικό	62

Ηλεκτρικά χαρακτηριστικά (Tc=25ºC εκτός αν αναφέρεται διαφορετικά)

Σύμβολο	Παράμετρος	Όροι	Λ.	Τύπος	Max	Μονάδα
Στατικά χαρακτηριστικά
BVDSS	Αγωγός-πηγή Τάση διακοπής	VGS =0V, IDS =250UA	600	Β
IDSS	Μηά τάση πυλών Ρεύμα αγωγών	VDS =600V, VGS =0V	1	UA
IGSS	Διαρροή πύλη-σώματος Τρέχων	VGS =± 30V, VDS =0V	± 100	NA
VGS (θόριο)	Κατώτατο όριο πυλών Τάση	VDS = VGS, IDS =250UA	2.0	3.0	4.0	Β
RDS (ΕΠΆΝΩ)	Αγωγός-πηγή -κρατική αντίσταση	VGS =10V, IDS =4A	2.6	2.8	Ω

Ηλεκτρικά χαρακτηριστικά (Tc=25ºC εκτός αν αναφέρεται διαφορετικά)

Σύμβολο	Παράμετρος	Όροι	Λ.	Τύπος	Max	Μονάδα
Χαρακτηριστικά διόδων αγωγός-πηγής
VSD	Δίοδος μπροστινή Τάση	VGS =0V, ISD =2A	1.5	Β
Trr	Αντίστροφος χρόνος αποκατάστασης	ISD =4A di/dt=100A/us	260	NS
Qrr	Αντίστροφη δαπάνη αποκατάστασης	1.5	nC
Δυναμικά χαρακτηριστικά
RG	Αντίσταση πυλών	VGS =0V, VDS =0V, f=1MHZ	5	Ω
TD (επάνω)	Διεγερτικός χρόνος καθυστέρησης	VDS =300V, RG =25Ω, IDS =4A, VGS =10V,	15	NS
TR	Διεγερτικός χρόνος ανόδου	48
TD (μακριά)	Χρόνος καθυστέρησης διακοπών	28
TF	Χρόνος πτώσης διακοπών	35
CISS	Ικανότητα εισαγωγής	VGS =0V, VDS =25V, f=1.0MHz	528	pF
COSS	Ικανότητα παραγωγής	72
CRSS	Αντίστροφη μεταφορά Ικανότητα	9
Qg	Συνολική δαπάνη πυλών	VDS =480V, ΤΑΥΤΌΤΗΤΑ =4A, VGS =10V	16	nC
Qgs	Δαπάνη πύλη-πηγής	3.5
Qgd	Δαπάνη πύλη-αγωγών	7.1

ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY16M

Mosfet δύναμης καναλιών φωτισμού JUYI Ν 16A 33W διακόπτης ελεγκτών 0 JY16M.pdf
