| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+ |
| Προθεσμία παράδοσης: | 5-10 ημέρες |
| μέθοδος πληρωμής: | T/T, L/C, Paypal |
| Ικανότητα εφοδιασμού: | 1000sets/day |

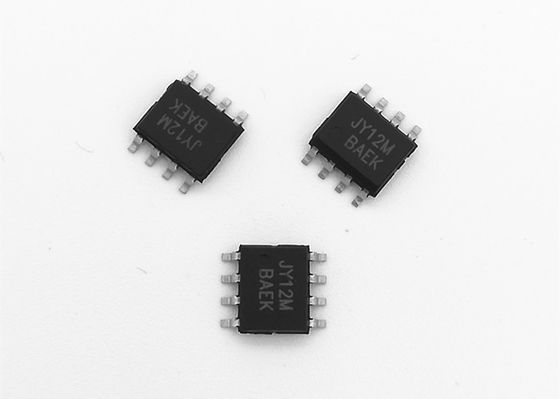

JY12M MOSFET καναλιών 30V Ν και Π για τον οδηγό μηχανών BLDC
ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Το JY12M είναι οι κρυσταλλολυχνίες τομέων δύναμης τρόπου αυξήσεων λογικής καναλιών Ν και Π
παράγεται χρησιμοποιώντας την υψηλή τεχνολογία τάφρων πυκνότητας DMOS κυττάρων. Αυτή η υψηλή πυκνότητα
η διαδικασία προσαρμόζεται ειδικά για να ελαχιστοποιήσει την -κρατική αντίσταση. Αυτές οι συσκευές είναι
ιδιαίτερα ταιριαγμένος για την εφαρμογή χαμηλής τάσης όπως το κινητό τηλέφωνο και το σημειωματάριο
διαχείριση δύναμης υπολογιστών και άλλα με μπαταρίες κυκλώματα όπου υψηλός-πλευρά
η αλλαγή, και η χαμηλή ευθύγραμμη απώλεια δύναμης απαιτούνται σε μια πολύ μικρή επιφάνεια περιλήψεων
τοποθετήστε τη συσκευασία.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
| Συσκευή | RDS (ΕΠΆΝΩ) MAX | IDMAX (25ºC) |
| N-Channel | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4.5V | 7.0A | |
| P-Channel | 45mΩ@VGS=-10V | -5.5A |
| 85mΩ@VGS=-4.5V | -4.1A |
●Χαμηλή ικανότητα εισαγωγής
●Γρήγορη ταχύτητα μετατροπής
ΕΦΑΡΜΟΓΕΣ
●Διαχείριση δύναμης
●DC/DC μετατροπέας
●Έλεγχος ΣΥΝΕΧΩΝ μηχανών
●TV LCD & αναστροφέας επίδειξης οργάνων ελέγχου
●Αναστροφέας CCFL
Απόλυτες μέγιστες εκτιμήσεις (Ta=25ºC εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος | Σύμβολο | Κανάλι Ν | Κανάλι Π | Μονάδα | |||
| 10 SEC | Σταθερός | 10 SEC | Σταθερός | ||||
| Τάση πηγής αγωγών | VDSS | 30 | -30 | Β | |||
| Τάση πηγής πυλών | VDSS | ±20 | ±20 | ||||
| Συνεχής Ρεύμα αγωγών |
Ta=25 ºC | Ταυτότητα | 8.5 | 6.5 | -7.0 | -5.3 | Α |
| Ta=70 ºC | 6.8 | 5.1 | -5.5 | -4.1 | |||
| Παλόμενο ρεύμα αγωγών | IDM | 30 | -30 | ||||
| Μέγιστη δύναμη Διασκεδασμός |
Ta=25 ºC | PD | 1.5 | W | |||
| Ta=70 ºC | 0,95 | ||||||
| Λειτουργούσα σύνδεση Θερμοκρασία |
TJ | -55 έως 150 | ºC | ||||
| Θερμική αντίσταση Σύνδεση σε περιβαλλοντικό |
RθJA | 61 | 100 | 62 | 103 | ºC/W | |
| Θερμική αντίσταση Σύνδεση στην περίπτωση |
RθJC | 15 | 15 | ºC/W |
Ηλεκτρικά χαρακτηριστικά (Ta=25ºC εκτός αν αναφέρεται διαφορετικά)
| Σύμβολο | Παράμετρος | Όροι | Λ. | Τύπος | Max | Μονάδα | |
| Στατικός | |||||||
| VGS (θόριο) | Κατώτατο όριο πυλών Τάση |
VDS =VGS, ΤΑΥΤΌΤΗΤΑ =250UA | Ν-CH | 1.0 | 1.5 | 3.0 | Β |
| VDS =VGS, ΤΑΥΤΌΤΗΤΑ =-250UA | Π-CH | -1.0 | -1.5 | -3.0 | |||
| IGSS | Διαρροή πυλών Τρέχων |
VDS =0V, VGS =±20V | Ν-CH | ±100 | NA | ||
| Π-CH | ±100 | ||||||
| IDSS | Μηά τάση πυλών Ρεύμα αγωγών |
VDS =30V, VGS =0V | Ν-CH | 1 | UA | ||
| VDS =-30V, VGS =0V | Π-CH | -1 | |||||
| ΤΑΥΤΌΤΗΤΑ (ΕΠΆΝΩ) | -κρατικός αγωγός Τρέχων |
VDS ≥5V, VGS =10V | Ν-CH | 20 | Α | ||
| VDS ≤-5V, VGS =-10V | Π-CH | -20 | |||||
| RDS (ΕΠΆΝΩ) | Αγωγός-πηγή -κράτος Αντίσταση |
VGS =10V, ΤΑΥΤΌΤΗΤΑ =7.4A | Ν-CH | 15 | 20 | mΩ | |
| VGS =-10V, ΤΑΥΤΌΤΗΤΑ =-5.2A | Π-CH | 38 | 45 | ||||
| VGS =4.5V, ΤΑΥΤΌΤΗΤΑ =6.0A | Ν-CH | 23 | 32 | ||||
| VGS =-4.5V, ΤΑΥΤΌΤΗΤΑ =-4.0A | Π-CH | 65 | 85 | ||||
| VSD | Δίοδος μπροστινή Τάση |
ΕΙΝΑΙ =1.7A, VGS =0V | Ν-CH | 0,8 | 1.2 | Β | |
| ΕΙΝΑΙ =-1.7A, VGS =0V | Π-CH | -0.8 | -1.2 |
ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY12M
