| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+ |
| Προθεσμία παράδοσης: | 5-10 ημέρες |
| μέθοδος πληρωμής: | T/T, L/C, Paypal |
| Ικανότητα εφοδιασμού: | 1000sets/day |

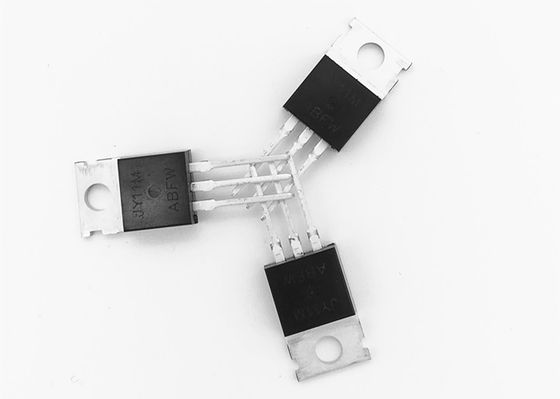

JY11M MOSFET δύναμης τρόπου αυξήσεων καναλιών Ν
ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Το JY11M χρησιμοποιεί τις πιό πρόσφατες τεχνικές επεξεργασίας τάφρων για να επιτευχθεί το υψηλό κύτταρο
η πυκνότητα και μειώνει την -αντίσταση με την υψηλή επαναλαμβανόμενη εκτίμηση χιονοστιβάδων. Αυτοί
τα χαρακτηριστικά γνωρίσματα συνδυάζουν να κάνουν αυτό το σχέδιο μια εξαιρετικά αποδοτική και αξιόπιστη συσκευή για
χρήση στην εφαρμογή μετατροπής δύναμης και μια ευρεία ποικιλία άλλων εφαρμογών.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
●100V/110A, RDS (ΕΠΆΝΩ) =6.5MΩ@VGS=10V
●Γρήγορη μετατροπή και αντίστροφη αποκατάσταση σωμάτων
●Πλήρως χαρακτηρισμένα τάση και ρεύμα χιονοστιβάδων
●Άριστη συσκευασία για τον καλό διασκεδασμό θερμότητας
ΕΦΑΡΜΟΓΕΣ
●Εφαρμογή μετατροπής
●Σκληρά μεταστρεφόμενα και κυκλώματα υψηλής συχνότητας
●Διαχείριση δύναμης για τα συστήματα αναστροφέων
Απόλυτες μέγιστες εκτιμήσεις (Tc=25ºC εκτός αν αναφέρεται διαφορετικά)
| Σύμβολο | Παράμετρος | Όριο | Μονάδα | |
| VDS | Τάση αγωγός-πηγής | 100 | Β | |
| VGS | Τάση πύλη-πηγής | ± 20 | Β | |
| Ταυτότητα | Συνεχής αγωγός Τρέχων |
Tc=25ºC | 110 | Α |
| Tc=100ºC | 82 | |||
| IDM | Παλόμενο ρεύμα αγωγών | 395 | Α | |
| PD | Μέγιστος διασκεδασμός δύναμης | 210 | W | |
| TJ TSTG | Λειτουργούσα θερμοκρασία συνδέσεων και αποθήκευσης Σειρά |
-55 έως +175 | ºC | |
| RθJC | Θερμική αντίσταση-σύνδεση στην περίπτωση | 0,65 | ºC/W | |
| RθJA | Θερμική αντίσταση-σύνδεση σε περιβαλλοντικό | 62 |
Ηλεκτρικά χαρακτηριστικά (Ta=25ºC εκτός αν αναφέρεται διαφορετικά)
| Σύμβολο | Παράμετρος | Όροι | Λ. | Τύπος | Max | Μονάδα |
| Στατικά χαρακτηριστικά | ||||||
| BVDSS | Αγωγός-πηγή Τάση διακοπής |
VGS =0V, IDS =250UA | 100 | Β | ||
| IDSS | Μηά τάση πυλών Ρεύμα αγωγών |
VDS =100V, VGS =0V | 1 | UA | ||
| IGSS | Διαρροή πύλη-σώματος Τρέχων |
VGS =± 20V, VDS =0V | ± 100 | NA | ||
| VGS (θόριο) | Κατώτατο όριο πυλών Τάση |
VDS = VGS, IDS =250UA | 2.0 | 3.0 | 4.0 | Β |
| RDS (ΕΠΆΝΩ) | Αγωγός-πηγή -κρατική αντίσταση |
VGS =10V, IDS =40A | 6.5 | mΩ | ||
| gFS | Διαβιβάστε Transconductance |
VDS =50V, IDS =40A | 100 | S |
ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY11M
