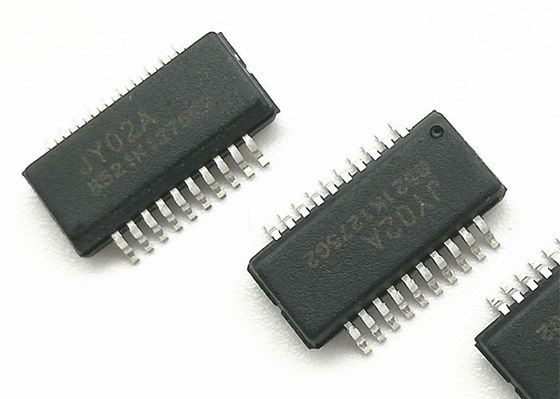

Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο

Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο
Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο

Μεγάλες Εικόνας :  Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: JUYI
Αριθμό μοντέλου: JY02A
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Χρόνος παράδοσης: 5-10 ημέρες
Όροι πληρωμής: T/T, L/C, Paypal
Δυνατότητα προσφοράς: 1000sets/day

Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο

περιγραφή
Τάση εργασίας: 4.5 β-5,5 V. Θερμοκρασία εργασίας: -55-125 ℃
Τρόπος κίνησης: SPWM Προσαρμοστική μηχανή: sensorless μηχανή
μήκος: 45mm πλάτος: 32mm
Υψηλό φως:

αβούρτσιστο ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών

,

JY02A αβούρτσιστο ολοκληρωμένο κύκλωμα οδηγών

,

αβούρτσιστο κύκλωμα οδηγών μηχανών



JY02A εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών ΣΥΝΕΧΩΝ μηχανών προστασίας αβούρτσιστο με την αρχική λειτουργία κανονισμού ροπής

JY02A
Αβούρτσιστο ολοκληρωμένο κύκλωμα ελέγχου ΣΥΝΕΧΩΝ μηχανών Sensorless
(Τυποποιημένο έντυπο JY02A)
Έκδοση: V2.0 χρονολογήστε: 20180530


JY02A είναι ASIC για τη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή, με το απλό περιφερειακό κύκλωμα, την τέλεια λειτουργία, το συμπαγές μέγεθος, την απλή διόρθωση (σχεδόν καμία διόρθωση), την υψηλή αποδοτικότητα κίνησης, την εύκαμπτη εφαρμογή, ευρέως την εφαρμογή, κ.λπ.

JY02A είναι ένα καθαρό ολοκληρωμένο κύκλωμα εφαρμογής υλικού, τα οποία λύνουν το πρόβλημα του γραψίματος των προγραμμάτων. JY02A εσωτερικά σταθεροποιεί τα διάφορα sensorless αβούρτσιστα κυκλώματα ελέγχου κίνησης ΣΥΝΕΧΩΝ μηχανών, όπως το προσαρμοστικό κύκλωμα έναρξης, κύκλωμα αποζημιώσεων δύναμης, κύκλωμα διορθώσεων αξίας του Q, διόρθωση παράγοντα δύναμης, κύκλωμα ανίχνευσης φάσης, αμφίδρομο αποκωδικοποιώντας κύκλωμα λειτουργίας, κύκλωμα προστασίας κλειδώνω-στροφέων, πίσω κύκλωμα ανίχνευσης ηλεκτρεγερτικής δύναμης, τρέχουσα ανίχνευση & το κύκλωμα ελέγχου, η ανίχνευση τάσης & το κύκλωμα προστασίας, κ.λπ., μετά από πολύ λίγα ποσό εξωτερικής συστατικής ρύθμισης, μπορούν να οδηγήσουν τη διάφορη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή, JY02A έχει μια ορισμένη φορτίο-αρχική ικανότητα, η οποία είναι πολύ σημαντική στις περισσότερες εφαρμογές. JY02A μπορεί να εφαρμοστεί στην τριφασική ΣΥΝΕΧΉ αβούρτσιστη μηχανή με τη σύνδεση «Υ» και «τριγώνων».

Εφαρμογές: σκουπίζοντας ρομπότ, αυτοκίνητες υδραντλίες, τοίχος-κρεμασμένες αντλία κυκλοφορίας λεβήτων, εγχώριες συμπληρωματικές αντλίες, γεννήτριες οξυγόνου, διάφοροι ανεμιστήρες/εξαεριστήρες, ηλεκτρικά κατσαβίδια, ηλεκτρικές κουρτίνες, αυτόματες πόρτες, υδραυλικές αντλίες πετρελαίου, υψηλές αεραντλίες, αυτοκίνητοι συμπιεστές κλιματισμού, ΣΥΝΕΧΗΣ αβούρτσιστος συμπιεστής, AGV καροτσάκι, διάφορος γραμμικός και εξοπλισμός διοικητικών μεριμνών βρόχων ταξινομώντας, θεριστής χορτοταπήτων, ψεκαστήρας, υποβρύχιος προωστήρας, κ.λπ.
Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο 0
Λειτουργικά χαρακτηριστικά:
☆Working τάση: 4.5 β-5,5 V.                 ☆Working θερμοκρασία: -55-125 ℃
☆Drive τρόπος: SPWM                                ☆Adaptive μηχανή: Μηχανή Sensorless BLDC
έλεγχος ☆Direction: CW/CCW                    ☆Soft αντιστρέφοντας: Ναι
το σήμα: Ναι                                   ☆Overload προστασία: Ναι
☆Current κλειστός βρόχος: Ναι                         ☆Constant τρέχουσα κίνηση: Ναι
☆Blocking προστασία: Ναι                          ☆Starting κανονισμός ροπής: Ναι
☆Soft αρχικός: Ναι                                      ☆Special τεχνολογία: Πλήρης λειτουργία έναρξης ασφάλειας όρου JYKJ
η ρύθμιση: γραμμικός                           ☆EAI self-adaptation λειτουργία


ΠΑΡΑΤΗΡΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΟΝΟΜΑΤΟΣ ΚΑΡΦΙΤΣΩΝ
1 ο λιμέναςΕμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο 1 Γ εισαγωγής ανίχνευσης EMFC BEMF συνδέει μετά από τη φάση W που η μερική πίεση, δίνει την προσοχή για να αντισταθεί τη σειρά τάσης
2 ταχύτητα VR που κυβερνά την αναλογική εισαγωγή 0-5V
3 αξία ανίχνευσης Ov τάσης VOD: 3.6V, αξία της LV: 0.8V
4 GND GND 0V
5 VDD 5V 4.5V--5.5V
6 είναι τρέχον ρεύμα ανίχνευσης ανατροφοδοτεί την εισαγωγή σημάτων
7 EMF EMF_ON EMF παραγωγής σημάτων έλεγχος κανονισμού
8 θερμοκρασία TC που ανιχνεύει την προστασία λιμένων: επάνω από 4.53V
Η προστασία αφαιρεί: κάτω από 3.70V
9 QD αρχική ρύθμιση ροπής: 0-2.5V 0--60%
10 τοπ παραγωγή 13KHz κίνησης PWM τοπ κίνησης φάσης του U UH παραγωγής φάσης του U
11 παραγωγή σημάτων μετατροπής κατώτατης κίνησης φάσης του U παραγωγής κατώτατης κίνησης φάσης του U UL
12 VH Β τοπ παραγωγή Β τοπ παραγωγή 13KHz κίνησης φάσης κίνησης PWM φάσης
13 VL Β παραγωγή Β κατώτατης κίνησης φάσης παραγωγή σημάτων μετατροπής κατώτατης κίνησης φάσης
14 τοπ παραγωγή 13KHz κίνησης PWM τοπ κίνησης φάσης WH W φάσης παραγωγής W
Παραγωγή σημάτων μετατροπής κατώτατης κίνησης φάσης παραγωγής W κατώτατης κίνησης φάσης 15 WL W
16 Z/F CW και η περιστροφή CCW ελέγχουν το Χ: διαβιβάστε/Λ: Αντιστροφή
Παραγωγή ένα σφυγμού ταχύτητας 17 Μ σφυγμός ανά μετατροπή
18 EMF BEMF κοινό τερματικό

Ο λιμένας εισαγωγής ανίχνευσης 19 EMFA BEMF Connect μετά από τη μερική πίεση φάσης του U, δίνει την προσοχή για να αντισταθεί τη σειρά τάσης
20 ο λιμένας Β εισαγωγής ανίχνευσης EMFB BEMF συνδέει μετά από τη φάση Β που η μερική πίεση, δίνει την προσοχή για να αντισταθεί τη σειρά τάσης


ΣΥΝΕΧΗ ηλεκτρικά χαρακτηριστικά
Ελάχιστη χαρακτηριστική ανώτατη συνθήκη μονάδων συμβόλων
VDD 4,5 5 5,5 Β VDD-GND
IDD   9   μΑ που όλες οι καρφίτσες παραγωγής είναι αποσυνδεμένες
VIL     0,3 Β IO εισάγουν τη χαμηλού επιπέδου αξία
VIH 3,5     Β IO εισήγαγε την υψηλού επιπέδου αξία
EMFV 0,01   4.5 αποτελεσματική τάση Β BEMF
VFOV 0   2.5 σειρά Β της αρχικής τάσης ροπής
IOL 10     χαμηλού επιπέδου ρεύμα αναρρόφησης μΑ Io
IOH     υψηλού επιπέδου ρεύμα παραγωγής 5 μΑ IO
Αξία προστασίας VODL 0,75 0,8 0,85 Β Undervoltage
Overvoltage VODH 2,95 3 3,05 Β αξία προστασίας
RPT   3   Μαλακός χρόνος έναρξης του S
ISVA 38 σταθερό τρέχον Drive 40 43 MV είναι οριακή τιμή
ISVB 87 Overcurrent 90 95 MV γρήγορη αξία προστασίας
Vjd 0   5 αναλογική σειρά τάσης εισαγωγής Β
Ijd   100   τρέχουσα αξία εισαγωγής NA αναλογική

JY02A εσωτερικό λειτουργικό διάγραμμα φραγμών

το σήμα κίνησης  JY02A είναι θετική παραγωγή πολικότητας, η επιλογή του προσαρμοσμένων κυκλώματος κίνησης MOS και της δύναμης MOS είναι πολύ σημαντική!


JY02A ο τρόπος και οι παράμετροι:
1: UH/VH/WH η τοπ παραγωγή κίνησης PWM φάσης, παραγωγή σημάτων μετατροπής κατώτατης κίνησης φάσης UL/VL/WL, αυτός ο τρόπος κίνησης είναι ένας οικονομικός τρόπος να μειωθούν οι δαπάνες του υλικού, ειδικά στην αίτηση της υψηλής τάσης και των υψηλής ισχύος οδηγών μηχανών. ο τοπ τρόπος παραγωγής κίνησης PWM είναι ευκολότερο κύκλωμα και υψηλότερη σταθερότητα από τον τρόπο παραγωγής κατώτατης κίνησης PWM.

2: Η συχνότητα PWM JY02A είναι 13KHz, που όχι μόνο λαμβάνει υπόψη την περιεκτική αναλογία της αποδοτικότητας και του θορύβου, αλλά και αυξάνει την ισχύ και μειώνει την κατανάλωση ισχύος του οδηγώντας κυκλώματος. Η ροπή της μηχανής είναι υψηλότερη από αυτή 20KHz κάτω από την ίδια παροχή ηλεκτρικού ρεύματος.

Σφυγμός JY02A
Παρακαλώ πάρτε μια σημείωση που παραγωγή ένα JY02A σήμα σφυγμού κατά τη διάρκεια της commutating φάσης μηχανών BLDC κάθε φορά. Σημαίνει τα προϊόντα JY02A όχι ένας σφυγμός όταν γυρίζει η μηχανή έναν κύκλο. Παραδείγματος χάριν όπως μετά από το σχηματικό διάγραμμα: του ένας εσωτερικός στροφέας, 2 ζευγάρια μηχανών πόλων, αυτό σημαίνει ότι η μηχανή χρειάζεται τη commutating φάση για 6 φορές για κάθε κύκλο, έτσι JY02A παραγωγή 6 σφυγμοί κάθε κύκλος μηχανών



Σχηματικό διάγραμμα της εσωτερικής δομής της εσωτερικής μηχανής στροφέων πόλων 2 ζευγαριού



Διαβιβάστε την παραγωγή κίνησης oscillogram
(Παραγωγή SPWM κοντά στον κολπώδη, καλά ηλεκτρομαγνητικό περιορισμό θορύβου)

Αντιστρέφοντας παραγωγή κίνησης oscillogram
(Παραγωγή SPWM κοντά στον κολπώδη, καλά ηλεκτρομαγνητικό περιορισμό θορύβου)

Σχηματική αναπαράσταση της εφαρμογής:
1, χαρακτηριστική σχηματική αναπαράσταση εφαρμογής JY02A για τη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή

JY02A έχει το ενσωματωμένο κύκλωμα ανίχνευσης BEMF
JY02A κανένα εξωτερικό κύκλωμα συγκριτών ανάγκης για τη sensorless αβούρτσιστη ΣΥΝΕΧΗ μηχανή
Παρατήρηση:
Είναι είναι το τρέχον σήμα ανατροφοδοτεί το τερματικό εισαγωγής. Όταν είναι τελικός η τάση φθάνει σε 40mV, ο έλεγχος υπερφόρτωσης ενάρξεων συστημάτων και μπαίνει στη σταθερή επικρατούσα κατάσταση ελέγχου. Το οδηγώντας ρεύμα δεν αυξάνεται πλέον από την τελική τάση VR ή τις αυξήσεις φορτίων. Αυτή η λειτουργία αποτρέπει αποτελεσματικά MOSFET το έγκαυμα έξω όταν το φορτίο είναι πάρα πολύ μεγάλο, και μπορεί να συνεχίσει να προβλέπει την εξουσία στη μηχανή να διατηρηθεί το μέγιστο οδηγώντας κράτος. Όταν το τυχαίο ρεύμα συνεχίζει να αυξάνεται, η τάση είναι τελική φθάνει ή υπερβαίνει σε 90mV, το JY02A θα εισαχθεί αμέσως στο κράτος προστασίας, και θα κλείσει όλα τα αποτελέσματα, η προστασία που απελευθερώνεται μόνο όταν μειώνεται VR σε 0V ή επαν-τροφοδοτείται
Σύμφωνα με το νόμο του ωμ, πρέπει μόνο να αλλάξουμε την αξία του Ρ για να αλλάξουμε την τρέχουσα αξία προστασίας. JY02A είναι πολύ εύκαμπτο στην τρέχουσα προστασία (περισσότεροι σε αυτόν τον πιό πρόσφατο)


Λειτουργικές εκτιμήσεις περιγραφής και εφαρμογής
a) Προστασία υπερφόρτωσης και τρέχουσα επιλογή αξίας αντίστασης δειγματοληψίας:
JY02A έχει μια σχετικά πλήρη λειτουργία προστασίας υπερφόρτωσης. η προστασία υπερφόρτωσης και η τρέχουσα ανώμαλη λειτουργία προστασίας JY02A θα εφαρμοστούν μόνο υπό τον όρο του τρέχοντος αντιστάτη Ρ δειγματοληψίας επιλέγονται κατάλληλα. Όταν είναι η τάση καρφιτσών φθάνει σε 0.40mV, οι ενάρξεις ελέγχου υπερφόρτωσης και εισάγεται στη σταθερή τρέχουσα κατάσταση και κρατά την οδηγώντας τρέχουσα σταθερά. Σε αυτό το κράτος, το οδηγώντας ρεύμα δεν αυξάνεται πλέον με την τάση της καρφίτσας VR, και δεν θα αυξηθεί με την αύξηση του φορτίου. Σε αυτό το κράτος, JY02A θα συνεχίσει να προβλέπει μια σταθερή εξουσία για τη μηχανή και κρατά τη μηχανή στο κανονικό εργαζόμενο κράτος. Εάν είναι η τάση καρφιτσών φθάνει ή υπερβαίνει σε 90mV, το σύστημα θα κρίνει όλα τα αποτελέσματα μέσα σε 4,5 μικροδευτερόλεπτα.

Εδώ είναι ένα λεπτομερές παράδειγμα πώς να επιλέξει κατάλληλα την αξία Ρ όπως να ακολουθήσει:
Τύπος αξίας Ρ: Ι = 0.04/R
Ι: Σταθερή τρέχουσα θέτοντας αξία, μονάδα: Α
0,04: είναι η αξία τάσης είναι καρφίτσα JY02A
Ρ: ρεύμα που περιορίζει την αντίσταση, μονάδα: Ωμ
Παραδείγματος χάριν, ένας ελεγκτής με ένα λειτουργούν ρεύμα 3A, έθεσε το σταθερό ρεύμα σε 5A για την ασφάλεια, και το σύστημα κρατά το ρεύμα σε 5A όταν φθάνει το ρεύμα ή υπερβαίνει σε 5A, μετά από τον τύπο Ι = 0,04 /R, αξία R=0.04/I έτσι Ρ = ωμ 0,04/5=0.008, έτσι ο τρέχων αντιστάτης δειγματοληψίας πρέπει να χρησιμοποιήσει έναν αντιστάτη δύναμης 8 milliohms (ο τρέχων αντιστάτης δειγματοληψίας είναι κανονικά αντιστάτης τσιμέντου και constantan καλώδιο)

b) προστασία κλειδώνω-στροφέων: JY02A έχει τη λειτουργία αυτόματου καινούριου ξεκινήματος. Μόλις εμποδιστεί η τρέχοντας μηχανή από την εξωτερική δύναμη, το σύστημα θα προστατεύσει αυτόματα και θα ξαναξεκινήσει. Εάν το καινούριο ξεκίνημα είναι ανεπιτυχές για 10 φορές, θα σταματήσει αυτόματα την παραγωγή. Αποσυνδέστε την ισχύ ή μειώστε την τάση της καρφίτσας VR σε 0V για να ξεκλειδώσετε την προστασία. Αυξήστε την τάση VR για να ξαναξεκινήσετε τη μηχανή.

c) Z/F μαλακή αντιστροφή: Η 16η καρφίτσα Z/F JY02A είναι η καρφίτσα ελέγχου αντιστροφής. Αυτή η καρφίτσα μπορεί να συνδεθεί με 5V ή GND. JY02A έχει τη μαλακή αντιστρέφοντας λειτουργία. Αυτή η λειτουργία προστατεύει MOSFET και τη μηχανή σε πολλές εφαρμογές, και βελτιώνει την αξιοπιστία και ζωή υπηρεσιών, η συγκεκριμένη λειτουργία είναι ότι όταν περιστρέφεται η μηχανή σε μια κατεύθυνση, όταν περιστρέφονται ελεύθερα οι αλλαγές επιπέδων τάσης Z/F, η παραγωγή στάσεων οδηγών πρώτα, η μηχανή μέχρι τη στάση, και αρχίζουν έπειτα να τρέχουν στην άλλη κατεύθυνση.


d) FG το σήμα ταχύτητας ανατροφοδοτεί: JY02A επίσης αποτελέσματα το σήμα σφυγμού ταχύτητας οδηγώντας τη μηχανή. JY02A παραγωγή ένα σφυγμός κάθε φάσης. Αυτό απεικονίζεται τέλεια στις εφαρμογές υψηλών σημείων. Στην περίπτωση του ακριβούς ελέγχου ταχύτητας, όπως ο ΣΥΝΕΧΗΣ αβούρτσιστος ανεμιστήρας, οι ΣΥΝΕΧΕΙΣ αβούρτσιστες αντλίες, κ.λπ.,
Με το σήμα ταχύτητας ανατροφοδοτήστε, αυτές οι λειτουργίες είναι εύκολο να επιτευχθούν, όπως απαιτήστε τη σταθερή ταχύτητα και τη σταθερή ροπή, και τη λύση ελέγχου κλειστών βρόγχων.


e) Λιμένας προστασίας θερμοκρασίας TC: JY02A έχει έναν εξωτερικό να συνδέσει τη λειτουργία προστασίας θερμοκρασίας. Η εφαρμογή είναι αρκετά απλή, μόνο ένα εξωτερικό NTC και ένας αντιστάτης απαιτούνται, μπορούν να τοποθετήσουν το NTC σε ισχύ όπου η ανάγκη παρακολουθείται, όπως MOSFET ή η μηχανή. Όταν η θερμοκρασία φθάνει σε μια ορισμένη αξία, το σύστημα θα προστατεύσει αυτόματα, το σύστημα θα ξαναξεκινήσει μετά από τη θερμοκρασία κάτω στην αξία ασφάλειας. είναι συνιστώμενες παράμετροι NTC: NTC 10K3950K, αντιστάτης διαιρετών με 10K 1%, σύμφωνα με αυτήν την παράμετρο, η θερμοκρασία θα προστατεύσει αυτόματα πότε η θερμοκρασία φθάνει σε 100 βαθμούς, φυσικά, εσείς μπορεί επίσης να αντικαταστήσει άλλα πρότυπα NTC ή να ρυθμίσει τον αντιστάτη διαιρετών σύμφωνα με την πραγματική εφαρμογή. Η αξία του αντιστάτη φθάνει στην αξία θερμοκρασίας που θέλετε να προστατεύσετε.

f) QD αρχική ρύθμιση ροπής: Με τη ρύθμιση της τάσης του QD τερματικού, την αρχική ροπή μπορεί να αλλάξουν άμεσα. Η σειρά ρύθμισης τάσης είναι 0V-2.5V, και η κανονική τάση ροπής μηχανών αρχική είναι μεταξύ 0V - 0.8V (η αρχική ροπή δεν είναι τόσο μεγαλύτερη όπως καλύτερα)

Περίληψη:
Υπάρχουν πολλοί παράγοντες που έχουν επιπτώσεις στον οδηγό ΣΥΝΕΧΩΝ αβούρτσιστο Hallless μηχανών, όπως η τάση εργασίας, η ταχύτητα, η γωνία μετατροπής, το φορτίο, η αυτεπαγωγή, πίσω EMF, το αρχικό φορτίο, κ.λπ., οι οποίες έχουν επιπτώσεις στην απόδοση κίνησης ΣΥΝΕΧΏΝ αβούρτσιστη μηχανών. Η οδηγώντας επίδραση της μηχανής, έτσι περισσότερη δοκιμή απαιτείται για να κάνει έναν τέλειο υψηλής απόδοσης, σταθερό οδηγό ΣΥΝΕΧΩΝ αβούρτσιστο sensorless μηχανών.

Διακήρυξη:

Προκειμένου να βελτιωθεί η απόδοση του συνεχούς ρεύματος που ο αβούρτσιστος sensorless οδηγός μηχανών, μειώνει τον όγκο, μειώστε την παραγωγή και οι δαπάνες ανάπτυξης, JY02A είναι μας το αβούρτσιστο sensroless ολοκληρωμένο κύκλωμα οδηγών μηχανών δεύτερου συνεχούς ρεύματος που δεν απαιτεί έναν εξωτερικό συγκριτή. JY02A ενσωματώνει όλα τα κυκλώματα οδηγού ΣΥΝΕΧΏΝ του αβούρτσιστου sensorless μηχανών (αποκλείοντας τα τμήματα δύναμης). Προκειμένου να συντηρήσουμε καλύτερα στους πελάτες μας, προσφέρουμε τρία JY02 χαρακτηριστικά κυκλώματα εφαρμογής για την αναφορά. Θα συνεχίσουμε να βελτιώνουμε την απόδοσή της σύμφωνα με τις εφαρμογές αγοράς., η πραγματική λειτουργία ολοκληρωμένου κυκλώματος μπορεί να είναι ελαφρώς διαφορετική από την εισαγωγή αυτού του άρθρου, εάν να έχοντας οποιαδήποτε προβλήματα στην εφαρμογή, εσείς μπορεί να μας έρθει σε επαφή με για τις πιό πρόσφατες πληροφορίες.


Εδώ είναι τρεις χαρακτηριστικές σχηματικές αναπαραστάσεις εφαρμογής και φωτογραφίες προϊόντων για την αναφορά. Αυτές οι σχηματικές αναπαραστάσεις όλες επικυρώνονται για τη μαζική παραγωγή και τα σχετικά φυσικά προϊόντα παρέχουν την έρευνα εκμάθησης. Αυτές οι τρεις χαρακτηριστικές σχηματικές αναπαραστάσεις εφαρμογής καλύπτουν βασικά των περισσότερων από τις εφαρμογές.

JY02A μικρή σχηματική αναπαράσταση εφαρμογής κίνησης ΣΥΝΕΧΩΝ αβούρτσιστη Hallless μηχανών δύναμης
Τάση εργασίας: 7.5V-28V Max που λειτουργεί το ρεύμα: 3A ανώτατη παραγωγή δύναμης: 30W

Μικρή φωτογραφία προϊόντων οδηγών συνεχών αβούρτσιστη sensorless μηχανών δύναμης

Μέγεθος: Λ 45mm *W: 32mm*H 12mm

Σχηματική αναπαράσταση εφαρμογής κίνησης ΣΥΝΕΧΏΝ αβούρτσιστη Hallless μηχανών δύναμης μέσος-μεγέθους JY02A
Τάση εργασίας: 12V-36V Max που λειτουργεί το ρεύμα: 16A ανώτατη παραγωγή δύναμης: 500W (MOS: TO220)

Φωτογραφία προϊόντων οδηγών συνεχών αβούρτσιστη sensorless μηχανών δύναμης μέσος-μεγέθους
Μέγεθος: Λ 63mm *W: 42.5mm*H 12mm
JY02A σχηματική αναπαράσταση εφαρμογής κίνησης ΣΥΝΕΧΩΝ αβούρτσιστη Hallless μηχανών υψηλής τάσης
Τάση εργασίας: 80V-265VAC Max που λειτουργεί το ρεύμα: 1A ανώτατη παραγωγή δύναμης: 150W

Φωτογραφία προϊόντων οδηγών ΣΥΝΕΧΩΝ αβούρτσιστη sensorless μηχανών υψηλής τάσης
Μέγεθος: Λ 77mm *W: 60mm*H 32mm



ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY02A



Εμποδίζοντας ολοκληρωμένο κύκλωμα οδηγών συνεχών μηχανών προστασίας JY02A sensorless αβούρτσιστο 2JY02A_V2_20180530-English.pdf
