Κλειστό SPWM ολοκληρωμένο κύκλωμα οδηγών ανεμιστήρων Bldc θεριστών χορτοταπήτων αντλιών βρόχων

αβούρτσιστο ολοκληρωμένο κύκλωμα JY01 ελέγχου συνεχών μηχανών 3 φάσης

JY01 χαρακτηριστικά γνωρίσματα

JY01 είναι ειδικό σχεδιασμένο ολοκληρωμένο κύκλωμα ελέγχου για τον αβούρτσιστο οδηγό ΣΥΝΕΧΏΝ μηχανών, που εφαρμόζεται στην αίθουσα τη μηχανή αισθητήρων BLDC ή η sensorless μηχανή BLDC, της εύκολος στην εφαρμογή, περιφερειακό κύκλωμα είναι απλό, χαμηλότερο κόστος, ο τρόπος κίνησης SPWM με τη χαμηλού θορύβου, υψηλή αποτελεσματικότητα, τη σταθερή ποιότητα και την επαγγελματική τεχνική υποστήριξη, JY01 έχει εγκριθεί γρήγορα από πολλούς ηλεκτρονικούς μηχανικούς.

JY01 έχει χρησιμοποιηθεί ευρέως σε πολλούς τομείς, όπως:
ο αβούρτσιστος ΣΥΝΕΧΗΣ ανεμιστήρας, αβούρτσιστη ΣΥΝΕΧΗΣ αντλία, θεριστής χορτοταπήτων, μηχανικό δίκυκλο, ισορρόπησε το αυτοκίνητο, το ρομπότ, τα επιστημονικό όργανα και τον εξοπλισμό, την αυτόματη αντλία καυσίμων, τα ηλεκτρικά παράθυρα, ηλεκτρική ρύθμιση καθισμάτων, τον ανεμιστήρα κλιματισμού, την ηλεκτρική οπισθοσκόπο ρύθμιση καθρεφτών, όπως οι εγχώριες συσκευές όπως οι ηλεκτρικές σκούπες, ο κλιματισμός, ο εξοπλισμός υδραυλικών, τα παιχνίδια των παιδιών υψηλών σημείων, τα πρότυπα αεροσκάφη, τα πρότυπα αυτοκίνητα, το πρότυπο, κ.λπ. Επίσης έχει χρησιμοποιηθεί ευρέως στα φορητά εργαλεία όπως οι αλέθοντας μηχανές, τα τρυπάνια χεριών, οι μηχανές χάραξης, τα ηλεκτρικά κατσαβίδια, κ.λπ.


2: Χαρακτηριστικά

Τάση εργασίας: 4.5 β-5,5 V.

Θερμοκρασία εργασίας: -40-85 ℃
Τρόπος κίνησης: SPWM
Τρόπος κίνησης Daul: Με το senor αιθουσών ή sensorless
Προσαρμοστική μηχανή: καμία μηχανή αιθουσών/μηχανή αιθουσών.
Έλεγχος οδήγησης: θετικός/αρνητικός
Μαλακή αντιστροφή: Ναι
Σήμα ταχύτητας: Ναι
Προστασία υπερφόρτωσης: Ναι
Τρέχων κλειστός βρόχος: Ναι
Σταθερή τρέχουσα κίνηση: Ναι
Προστασία φραξίματος: Ναι
Μαλακή έναρξη: ναι
Ειδική τεχνολογία: Πλήρης λειτουργία έναρξης ασφάλειας όρου JYKJ
Ρύθμιση ταχύτητας: γραμμικός
Μαλακή περίοδος έναρξης: 1 S, 3 S, 10S προαιρετικό

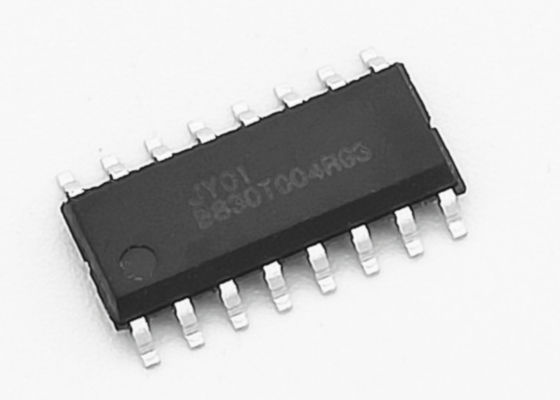

SOP16 συσκευασία

JY01 αποτελεσμένος από τη μέσης ησχύος αίθουσα και το sensorless brushl
πίνακας ελεγκτών, 6 PC -220 που συσκευάζονται υψηλής ισχύος MOSFET μ
πίσω του PCB, η VCC τάση πινάκων ελέγχου στη σειρά
Μέγιστο λειτουργούν ρεύμα μέχρι 20A (συν το κατάλληλο heatsin
τα κυκλώματα έχουν χρησιμοποιηθεί επιτυχώς μέσα όπως το συνεχές ρεύμα brushle
αβούρτσιστη αντλία ΣΥΝΕΧΩΝ μηχανών, μηχανή μηχανικών δίκυκλων, φορητές συσκευές, κ.λπ.
N+N οι εφαρμογές πλαισίου μπορούν να επιτύχουν τις ανάγκες της υψηλής έντασης
το ρεύμα, έτσι αυτό χρησιμοποιείται ευρέως σε πολύ contro ΣΥΝΕΧΩΝ αβούρτσιστο μηχανών
υψηλότερη τάση εργασίας ή υψηλότερο λειτουργώντας ρεύμα. Αυτό το κύκλωμα AR
ώριμα κυκλώματα. Κύκλωμα λόγω της υψηλής σταθερότητας, εύκολη παραγωγή
οι δαπάνες είναι χαμηλές και μπορούν να διευκολυνθούν για τη μορφωματική παραγωγή


JY01 είναι ενσωματωμένο 2 σε 1 ολοκληρωμένο κύκλωμα ελέγχου για την αίθουσα ή τη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή, η οποία το καθιστά πολύ εύκολο
η εφαρμογή σε λειτουργία, παρακαλώ δίνει την προσοχή πριν από το σχέδιο κυκλωμάτων και την εφαρμογή.
1: JY01 για τον οδηγό μηχανών αισθητήρων αιθουσών, συνδέστε την καρφίτσα 1 με Vss ή συνδέστε 5V ενώ η δύναμη επάνω, JY01 θα οδηγήσει ως τρόπος αιθουσών.
2: JY01 για τον οδηγό μηχανών Sensorless, προσφορά 0.1V -4V στην καρφίτσα 1, JY01 θα οδηγήσει ως τρόπος Sensorless.
Η καρφίτσα 1 είναι πολλών χρήσεων καρφίτσα, υπάρχουν τρία λειτουργικά κράτη:
1: JY01 στις τοποθετήσεις εφαρμογής όταν δύναμη επάνω.
2: Αυτή η καρφίτσα είναι μια Enable καρφίτσα ελέγχου κάτω από τον τρόπο αιθουσών, η υψηλού επιπέδου τάση είναι κανονική κίνηση, η χαμηλού επιπέδου τάση είναι
απαγορεύω-κίνηση (καμία παραγωγή)
3: Αυτή η καρφίτσα είναι καρφίτσα ρύθμισης ροπής έναρξης κάτω από τον τρόπο Sensorless, σειρά τάσης: 0.1V-2V.
Παρακαλώ επιβεβαιώστε την κατάσταση εφαρμογής JY01 πριν από το σχέδιο.

a) Ροπή έναρξης που θέτει: Η ρύθμιση ροπής έναρξης είναι σημαντική για τη sensoless έναρξη μηχανών,
Η ροπή έναρξης συσχετίζεται με την απόδοση μηχανών. η μηχανή δεν θα αρχίσει ή σκληρός να αρχίσει εάν
η ροπή έναρξης είναι μικρή, η μηχανή θα τινάξει ή αντιστρέφοντας εάν η ροπή έναρξης είναι πάρα πολύ υψηλή.
Η αρχική διόρθωση εφαρμογής σύμφωνα με το φορτίο μηχανών, ακολουθεί τα βήματα όπως ακολουθεί:
i.Connect ένα ποτενσιόμετρο 20K σε 0 Β και 5 Β, η μέση καρφίτσα συνδέει με JY01 την καρφίτσα ολοκληρωμένου κυκλώματος Ι.
ΙΙ. Ρυθμίστε το ποτενσιόμετρο σε 0 Β (ροπή 0 έναρξης) όταν δύναμη επάνω.
ΙΙΙ. Το σήμα κανονισμού ταχύτητας εισαγωγής στην καρφίτσα VR από 0V σε 5V, και ελέγχει την έναρξη μηχανών ή όχι
IV. Εάν η μηχανή δεν μπορεί να αρχίσει ή να αρχίσει ανώμαλο, μπορεί να προσθέσει την αξία ποτενσιόμετρων σε 0,1 Β έπειτα
επαναλάβετε το βήμα ΙΙΙ, εάν η έναρξη μηχανών ακόμα όχι, κατόπιν προσθέτει σε 0.2V/0.3V/0.4V του ποτενσιόμετρου και
επαναλάβετε το βήμα ΙΙΙ μέχρι την έναρξη μηχανών.
v.If η μηχανή που αντιστρέφει όταν σημαίνει η έναρξη, αυτό τη ροπή έναρξης είναι υψηλή, πρέπει να μειώσει την έναρξη
η ροπή για την κανονική έναρξη, διαφορετικά μακροπρόθεσμη αντιστροφή θα βλάψει τη μηχανή και MOSFET.
β) υπερφορτώστε την προστασία και την τρέχουσα αντίσταση δειγματοληψίας που θέτουν: JY01 έχει την τέλεια υπερφόρτωση
η λειτουργία προστασίας, αυτό έχει την προστασία υπερφόρτωσης και την ανώμαλη τρέχουσα λειτουργία προστασίας
όταν η τρέχουσα αξία Ρ αντιστατών δειγματοληψίας είναι σωστό σύνολο. Πότε είναι τάση καρφιτσών συναντηθείτε
0.1V, ο έλεγχος υπερφόρτωσης θα αρχίσει, και γυρίζει στη σταθερή τρέχουσα κατάσταση, το ρεύμα κίνησης
η αλλαγή, κανένα θέμα η τάση VR που παίρνει υψηλότερη ή χαμηλώνει και το φορτίο που παίρνει μεγαλύτερο ή
λιγότεροι. Σε αυτό το κράτος, JY01 θα συνεχίσει τη σταθερή δύναμη κίνησης στη μηχανή. εάν είναι τάση καρφιτσών
συναντηθείτε σε 0.2V ή περισσότεροι, η προστασία ενεργοποιημένος σε 4,5 μs.
Μέθοδος επιλογής αξίας Ρ
Τύπος Ι αξίας Ρ = 0.1/R
Ι: αξία του σταθερού ρεύματος (μονάδα: Amp)
0,1: JY01 είναι τάση καρφιτσών
Ρ: τρέχουσα αντίσταση ορίου (μονάδα: Ωμ)
Παραδείγματος χάριν: λειτουργώντας ρεύμα: 3A, θέστε την ασφάλεια σταθερό ρεύμα σε 5A, όταν το ρεύμα
συναντηθείτε σε 5A ή περισσότεροι, το πρόγραμμα θα κρατήσουν το ρεύμα σε 5A.so σύμφωνα με τον τύπο
I=0.1/R, ωμ R=0.1/5=0.02, υπερφορτώστε έτσι την προστασία και τον τρέχοντα αντιστάτη δύναμης δειγματοληψίας
πρέπει να είστε mOhm 20
γ) προστασία φραξίματος: η προστασία φραξίματος ενεργοποιημένη και παραγωγή στάσεων εάν η μηχανή όχι
η έναρξη κανονική σε 3 το δεύτερο, μειώνει την τάση VR σε 0 για να εγκαταλείψει την προστασία, αυξάνεται η τάση VR
για να ξαναξεκινήσει τη μηχανή.



ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ JY01
JY01_V3.5_2018-English.pdf
