Λεπτομέρειες:
|
Λειτουργούσα σειρά: | 40℃ σε 125℃ | IO+/IO-: | +1.2A/-2.0A σε VCC=15V, VBS=15V |
---|---|---|---|
συμβατό σύστημα λογικής εισαγωγής: | 3.3V και 5V | Μικρή συσκευασία ίχνους: | TSSOP20L/24L, 173mil |
Εφαρμογή: | Αναστροφέας γενικού σκοπού | Χρώμα: | ΜΑΥΡΟΣ |
Υψηλό φως: | JY213L bldc,pwm mosfet τσιπ οδηγών,υψηλός και χαμηλός δευτερεύων mosfet οδηγός |

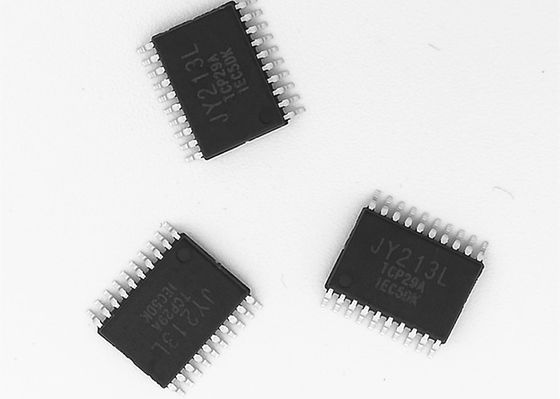

Ο τριφασικός οδηγός πυλών JY213L 90V με την ανεξάρτητη υψηλή και χαμηλή πλευρά τρία παρέπεμψε τα κανάλια παραγωγής
ΠΕΡΙΓΡΑΦΗ
Το JY213L είναι μια μεγάλη ταχύτητα 3 οδηγός πυλών φάσης για δύναμης MOSFET και IGBT συσκευή με τρία ανεξάρτητα υψηλά και χαμηλά παραπεμφθε'ντα πλευρά κανάλια παραγωγής. Η ενσωματωμένη νεκρή χρονική προστασία και βλαστός-μέσω της προστασίας αποτρέπει τη ζημία στη μισό-γέφυρα. Τα κυκλώματα UVLO αποτρέπουν τη δυσλειτουργία όταν VCC και VBS είναι χαμηλότερα από τη διευκρινισμένη τάση κατώτατων ορίων. Ένας νέος υψηλής τάσεως θόρυβος διαδικασίας και κοινός-τρόπου BCD που ακυρώνει την τεχνική παρέχει τη σταθερή λειτουργία των υψηλός-δευτερευόντων οδηγών υπό τους υψηλούς όρους θορύβου dV/dt επιτυγχάνοντας την άριστη αρνητική παροδική ανοχή τάσης. Επιτρέψτε την καρφίτσα (το EN) is= συμπεριλαμβανόμενη έτσι ώστε ο εφεδρικός τρόπος μπορεί να χρησιμοποιηθεί για να θέσει το τσιπ σε μια χαμηλή ήρεμη τρέχουσα κατάσταση για να πραγματοποιήσει τη μακροχρόνια διάρκεια ζωής μπαταριών.
ΕΦΑΡΜΟΓΗ
• Ε-ΠΟΔΗΛΑΤΟ/εργαλείο 3 ηλεκτρικής δύναμης οδηγός μηχανών φάσης
• Με μπαταρίες μίνι/έλεγχος μηχανών μικροϋπολογιστών
• Αναστροφέας γενικού σκοπού
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
• Ενσωματωμένος υψηλός δευτερεύων οδηγός μισό-γεφυρών 90V
• Δυνατότητα να οδηγήσει επάνω σε 3 πύλες μισό-γεφυρών φάσης
• Ενσωματωμένη δίοδος λουριών μποτών για κάθε υψηλή πλευρά chan
• Ενσωματωμένη νεκρή χρονική προστασία
• Βλαστός-μέσω της προστασίας
• Κάτω από την ανταπεργία τάσης για VCC και VBS
• Χαμηλή τάση 0-5.5V λειτουργίας για VCC και VBS
• 3.3V και συμβατό σύστημα λογικής εισαγωγής 5V
• Επιτρέψτε την καρφίτσα (το EN) για το χαμηλό εφεδρικό ρεύμα
• IO+/IO-: +1.2A/-2.0A σε VCC=15V, VBS=15V
• Ενσωματωμένος νεκρός χρόνος: 0.5us (τύπος.)
• Κύκλωμα ακύρωσης θορύβου κοινός-τρόπου dV/dt
• Ανεκτικός της αρνητικής παροδικής τάσης
• Χαμηλή κίνηση πυλών dI/dt για την καλύτερη ασυλία θορύβου
• – 40ºC στη λειτουργούσα σειρά 125ºC
• Μικρή συσκευασία ίχνους: TSSOP20L/24L, 173m
ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ
ΧΑΜΗΛΗ ΔΕΥΤΕΡΕΥΟΥΣΑ ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ: VCC
VCC είναι ο χαμηλός δευτερεύων ανεφοδιασμός και παρέχει την εισαγμένη λογική δύναμης και και το χαμηλό δευτερεύον στάδιο δύναμης παραγωγής. Ο ενσωματωμένος
το κύκλωμα ανταπεργίας κάτω από-τάσης επιτρέπει στη συσκευή για να λειτουργήσει στην ικανοποιητική δύναμη όταν μια χαρακτηριστική VCC τάση ανεφοδιασμού υψηλότερη
από VCCUV+ =4.2V είναι παρών, παρουσιασμένος ως ΣΧ. 1. Το JY213L διακόπτει όλα τα αποτελέσματα οδηγών πυλών, όταν ο VCC ανεφοδιασμός
η τάση είναι κάτω από VCCUV- =3.8 Β, που παρουσιάζεται ως ΣΧ. 1. Αυτό αποτρέπει τις εξωτερικές συσκευές δύναμης ενάντια εξαιρετικά - χαμηλή πύλη
επίπεδα τάσης κατά τη διάρκεια του -κράτους που μπορεί να οδηγήσει στον υπερβολικό διασκεδασμό δύναμης.
ΥΨΗΛΗ ΔΕΥΤΕΡΕΥΟΥΣΑ ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ: VBS (VB1-VS1, VB2-VS2, VB3-VS3)
VBS είναι η υψηλή δευτερεύουσα τάση ανεφοδιασμού. Τα συνολικά υψηλά δευτερεύοντα στοιχεία κυκλώματος μπορούν να επιπλεύσουν όσον αφορά τη COM μετά από εξωτερικό τον υψηλό
δευτερεύων εκπομπός συσκευών ισχύος/τάση πηγής. Λόγω της εσωτερικής χαμηλής ισχύος κατανάλωσης, τα ολόκληρα υψηλά δευτερεύοντα στοιχεία κυκλώματος μπορούν να είναι
παρεχόμενο από την τοπολογία δολωμάτων που συνδέεται με VCC, και μπορεί να τροφοδοτηθεί με τους μικρούς πυκνωτές δολωμάτων. Η συσκευή
η λειτουργούσα περιοχή ως λειτουργία της τάσης ανεφοδιασμού δίνεται στο ΣΥΚΟ 2.
ΧΑΜΗΛΗ ΔΕΥΤΕΡΕΥΟΥΣΑ ΚΑΙ ΥΨΗΛΗ ΛΟΓΙΚΗ ΕΙΣΑΓΩΓΗΣ ΕΛΕΓΧΟΥ: HIN&LIN (HIN1,2,3/LIN1,2,3)
Το κατώτατο όριο ώθησης Schmitt κάθε εισαγωγής είναι σχεδιασμένο αρκετά χαμηλό τη συμβατότητα να εγγυηθεί LSTTL και CMOS κάτω
3.3V αποτελέσματα ελεγκτών. Η ώθηση Schmitt εισαγωγής και το προηγμένο φιλτράρισμα θορύβου παρέχουν την απόρριψη θορύβου των σύντομων σφυγμών εισαγωγής.
εσωτερικός pull-down αντιστάτης περίπου (θετική λογική) των προ-προκαταλήψεων 100kΩ κάθε εισαγωγή κατά τη διάρκεια VCC κράτους ξεκινήματος ανεφοδιασμού.
το ελάχιστο συνιστώμενο πλάτος παλμώσεων εισαγωγής είναι 300ns για την κατάλληλη λειτουργία του οδηγού.
ΒΛΑΣΤΌΣ-ΜΕΣΩ ΠΡΟΛΗΨΗ
Το JY213L είναι εξοπλισμένο με βλαστός-μέσω των στοιχείων κυκλώματος προστασίας (επίσης γνωστών ως διαγώνια στοιχεία κυκλώματος πρόληψης διεξαγωγής).
ΣΧ. 3 επιδεικνύουν πώς αυτά τα στοιχεία κυκλώματος προστασίας αποτρέπουν και τους υψηλούς και χαμηλός-δευτερεύοντες διακόπτες από να διευθύνουν συγχρόνως.
Όταν οι εισαγωγές που ελέγχουν και τους οδηγούς υψηλός-πλευράς και χαμηλός-πλευράς είναι και η δύο λογική IGH, κατόπιν και τα δύο αποτελέσματα οδηγών τραβιούνται
κάτω από στη λογική ΧΑΜΗΛΗ για να διακόψει δύο συσκευές δύναμης στην ίδια γέφυρα.
ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JY213L
