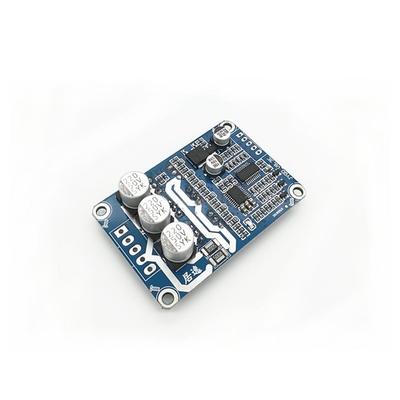

Ελεγκτής κινητήρα BLDC JYQD-V8.3E 12-36VDC 15A χωρίς αισθητήρα

Τροποποιημένο:	1
τιμή:	$7.90-9.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τάση εισόδου:

12-36Vdc

Ονομαστική ισχύος:

300W

Μέγιστη δύναμη:

500W

Μέγιστο ρεύμα:

15α

Αλγόριθμος ελέγχου:

τετραγωνικό κύμα

Διαστάσεις:

67mm x 36.5mm x 16.6mm

Έλεγχος ταχύτητας:

ΠΟΜ/0-5V

Γρήγορη ανατροφοδότηση:

Ναί

Θερμοκρασία εργασίας:

-10°C έως 60°C

Συχνότητα PWM:

1K-20KHz

Κύκλος καθήκοντος PWM:

0-100%

Πλάτος PWM:

Απόσταση θύρας ελέγχου:

2,54 χιλιοστά

Απόσταση θύρας ισχύος:

3.96mm

Τύπος κινητήρα:

Sensorless

Επισημαίνω:

Ελεγκτής κινητήρα BLDC 15A χωρίς αισθητήρα

Δελτίο οδηγού BLDC 12-36VDC

Ελεγκτής κινητήρα με εγγύηση

Περιγραφή του προϊόντος

Ελεγκτής κινητήρα BLDC JYQD-V8.3E

12-36VDC είσοδος, μέγιστο ρεύμα 15A για μη αισθητήρα κινητήρα

Βασικές προδιαγραφές

Αριθμός μοντέλου:Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Ενέργεια εισόδου:12-36VDC
Κατηγορία ισχύος:300W
Μαξ Πάουερ:500W
Μέγιστο ρεύμα:15Α
Δικαιότητα:Μηχανή χωρίς αισθητήρα
Αλγόριθμοι ελέγχου:Τετραγωνικό κύμα
Μέγεθος:67 mm × 36,5 mm × 16,6 mm
Έλεγχος ταχύτητας:ΠΟΜ/0-5V
Απόδοση σήματος ανάδρασης ταχύτητας:- Ναι, ναι.
Θερμοκρασία λειτουργίας:-10°C έως 60°C

Προστατευτικά στοιχεία

Υπερτάση, βραχυκύκλωμα, υπερτάση, υποτάση, κλειδωμένος ρότορας, υπερθέρμανση

Επισκόπηση του προϊόντος

Το JYQD-V8.3E BLDC motor driver board είναι ένα brushless driver board συνεχούς ρεύματος που έχει σχεδιαστεί για να ελέγχει τους brushless κινητήρες συνεχούς ρεύματος με ακριβή ρύθμιση ταχύτητας από 0 έως 100%.Οι αλγόριθμοι ελέγχου τετραγωνικών κυμάτων του εξασφαλίζουν σταθερότητα και ακρίβεια., καθιστώντας το κατάλληλο για διάφορες εφαρμογές.

Εφαρμογές

Ρομποτική
Ηλεκτρικά ποδήλατα
Ηλεκτρικές αναπηρικές καρέκλες
Ηλεκτρικά σκούτερ
Μηχανές εμβέλειας
Ηλεκτρικά skateboards
Αεροπλάνα
Χόβερμπορντ
Ηλεκτρικά μονοκυκλώματα
Ηλεκτρικά μοτοποδήλατα
Ηλεκτρικά κάρτ
RC αυτοκίνητα
Βιομηχανικοί ρομπότ
Συσκευές μεταφοράς λωρίδων για την εφοδιαστική
Εξοπλισμός αυτοματισμού
Μηχανές CNC
Μηχανές για την παραγωγή ηλεκτρικών συλλεκτών
Καταναλωτικά ηλεκτρονικά
Οικιακές συσκευές
Βιομηχανικό εξοπλισμό

Εμφάνιση του προϊόντος

Οδηγίες εφαρμογής

Επιβεβαιώνεται ότι οι παραμέτροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το καθορισμένο εύρος.
Αυτό το πίνακα οδηγών έρχεται χωρίς στερέωμα και απορροφητήρα.
Η πύλη εξόδου 5V χρησιμοποιείται μόνο για εξωτερικό δυνατομέτρο ή διακόπτη για ρύθμιση της ταχύτητας, μετατόπιση και λειτουργία ενεργοποίησης.

Διάγραμμα καλωδίωσης

Λιμάνι ελέγχου

5V:Εσωτερική τάση εξόδου για εξωτερικό δυνατομέτρο ή διακόπτη
Ζ/Γ:Οι πύλες ελέγχου κατεύθυνσης περιστροφής (5V υψηλού επιπέδου = Προς τα εμπρός, 0V/GND = Πίσω)
ΒΡ:Πύλη ελέγχου ταχύτητας (αναλογική τάση 0,1V-5V ή PWM 1K-20KHz, πλάτος 5V)
Μ:Έξοδος σήματος παλμού ταχύτητας (5V σήμα παλμού)
ΓΝΔ:Εσωτερικός ελεγκτικός σταθμός του οδηγού

Πύλη τροφοδοσίας

ΜΑ, ΜΒ, MC:Συνδέσεις κινητικής φάσης
ΓΝΔ:Αρνητικό συνεχές
Επικεφαλής:ΔΕΔ θετικό

Σημειώσεις εγκατάστασης

Χρησιμοποιήστε προστατευμένα καλώδια εάν η απόσταση μεταξύ του πίνακα οδήγησης και του κινητήρα υπερβαίνει τα 50 cm
Απόσταση από την πύλη ελέγχου: 2,54 mm
Απόσταση θύρας τροφοδοσίας: 3,96 mm
Διασφάλιση της μόνωσης μεταξύ του MOSFET οδηγού και του απορροφητήρα θερμότητας/πίνακας εγκατάστασης

Μέγεθος

Συστήματα κατασκευής

Πληροφορίες συσκευασίας

Ο οδηγός κινητήρα BLDC είναι καλά συσκευασμένος σε μια ατομική αντιστατική σακούλα.

Συχνές Ερωτήσεις

Χρονοδιάγραμμα

Δείγμα: 5 ημέρες
Μαζική παραγγελία: 2-3 εβδομάδες

Ελάχιστη ποσότητα παραγγελίας

1 σετ για όλα τα προϊόντα σειράς

Εγγύηση

12 μήνες από την ημερομηνία παράδοσης

Τεχνική υποστήριξη

Προσφέρουμε 1-on-1 υπηρεσία και τεχνική υποστήριξη
