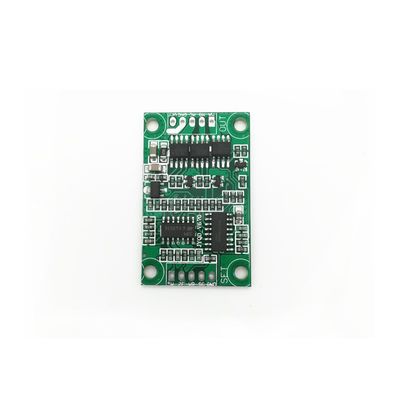

Name: JYQD-V6.7 BLDC Motor Driver 50W 12/24VDC με έλεγχο ταχύτητας
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V6.7
Price: 4.90 USD
Availability: InStock

Τροποποιημένο:	1
τιμή:	$4.90-5.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Jiangsu, Κίνα

Μάρκα

Bextremeshell

Αριθμό μοντέλου

Jyqd-V6.7

Εισροή τροφοδοσίας:

12/24VDC

Ονομαστική ισχύος:

50W

Μέγιστη δύναμη:

60W

Μέγιστο ρεύμα:

3α

Αλγόριθμος ελέγχου:

τετραγωνικό κύμα

Διαστάσεις:

45mm x 28mm x 10mm

Έλεγχος ταχύτητας:

ΠΟΜ/0-5V

Γρήγορη ανατροφοδότηση:

Ναί

Θερμοκρασία εργασίας:

-10°C έως 60°C

Συχνότητα PWM:

1K-20KHz

Κύκλος καθήκοντος PWM:

0-100%

Πλάτος PWM:

Απόσταση θύρας ελέγχου:

2,54 χιλιοστά

Απόσταση θύρας ισχύος:

3.96mm

Καταλληλότητα με κινητήρα:

κινητήρας χωρίς αισθητήρα

Επισημαίνω:

Οδηγός κινητήρα BLDC με ρυθμιστικό ταχύτητας

Δελτίο οδηγού BLDC 50W 12/24VDC

Οδηγός κινητήρα JYQD-V6.7 με εγγύηση

Περιγραφή του προϊόντος

Διοδηγός κινητήρα BLDC JYQD-V6.7 για κινητήρα χωρίς μικροαισθητήρα 50W

Χαρακτηριστικά του προϊόντος

Ειδικότητα	Αξία
Τύπος εξαρτήματος	Οδηγός
Χρήση	Μηχανή
Για χρήση με	BLDC κινητήρας

Βασικές προδιαγραφές

Αριθμός μοντέλου:JYQD-V6.7

Ενέργεια εισόδου:12/24VDC

Κατηγορία ισχύος:50W

Δικαιότητα:Μηχανή χωρίς αισθητήρα

Μαξ Πάουερ:60W

Μέγιστο ρεύμα:3Α

Προστασία:Υπερτάση, βραχυκύκλωμα, υπερτάση, υποτάση, κλειδωμένος ρότορας, υπερθέρμανση

Αλγόριθμοι ελέγχου:Τετραγωνικό κύμα

Μέγεθος:45 mm × 28 mm × 10 mm

Έλεγχος ταχύτητας:ΠΟΜ/0-5V

Απόδοση σήματος ανάδρασης ταχύτητας:- Ναι, ναι.

Θερμοκρασία λειτουργίας:-10°C έως 60°C

Εφαρμογές

Το JYQD-V6.7 BLDC motor driver board έχει σχεδιαστεί για να ελέγχει κινητήρες συνεχούς ρεύματος χωρίς βούρτσα με ακριβή ρύθμιση ταχύτητας από 0 έως 100%.Οι αλγόριθμοι ελέγχου τετραγωνικών κυμάτων εξασφαλίζουν σταθερότητα και ακρίβεια για διάφορες εφαρμογές..

Ηλεκτρικό σκέιτμπορντ
Ηλεκτρικό σκούτερ
Ηλεκτρική αναπηρική καρέκλα
Χόβερμπορντ
Αεροπλάνα
Ηλεκτρικό μονόκυκλο
Ηλεκτρική μοτοσυκλέτα
Ηλεκτρικό κάρτ
RC αυτοκίνητο
Βιομηχανικό ρομπότ
Λογιστική μεταγωγική ζώνη
Εξοπλισμός αυτοματισμού
Μηχανές CNC
Μηχανές για την παραγωγή ηλεκτρικών συλλεκτών
Καταναλωτικά ηλεκτρονικά
Οικιακές συσκευές
Βιομηχανικό εξοπλισμό

Εμφάνιση του προϊόντος

Οδηγίες εφαρμογής

Επιβεβαιώνεται ότι οι παραμέτροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το καθορισμένο εύρος.
Αυτή η πλακέτα οδηγού μπορεί να οδηγήσει κινητήρες κάτω από 35W χωρίς αποχέτευση θερμότητας, αλλά απαιτεί κανονικό εξαερισμό.
Η πύλη εξόδου 5V χρησιμοποιείται μόνο για εξωτερικό δυνατομέτρο ή διακόπτη ρύθμισης ταχύτητας, όχι για τροφοδότηση εξωτερικού εξοπλισμού.

Διάγραμμα καλωδίωσης

Λιμάνι ελέγχου

5V:Εσωτερική τάση εξόδου για εξωτερικό δυνατομέτρο ή διακόπτη
Ζ/Γ:Περπατητές θύρες ελέγχου κατεύθυνσης (5V = Προς τα εμπρός, GND = Πίσω)
ΒΡ:Πύλη ελέγχου ταχύτητας (0,1V-5V αναλογική ή PWM 1K-20KHz)
ΣΚ:Έξοδος σήματος παλμού ταχύτητας (5V παλμός)
ΓΝΔ:Εσωτερικός ελεγκτικός σταθμός του οδηγού

Πύλη τροφοδοσίας

Μα:Μηχανοκίνητη φάση Α
ΜΜ:Βάση κινητήρα Β
ΜΚ:Μηχανοκίνητη φάση Γ
ΓΝΔ:Αρνητικό συνεχές
Επικεφαλής:ΔΕΔ θετικό

Σημαντικές σημειώσεις:Χρησιμοποιήστε προστατευμένα καλώδια για αποστάσεις άνω των 50 εκατοστών μεταξύ του οδηγού και του κινητήρα.

Μέγεθος

Συστήματα κατασκευής

Συσκευή

Ο οδηγός κινητήρα BLDC είναι καλά συσκευασμένος σε μια ατομική αντιστατική σακούλα.

Γενικές ερωτήσεις

Πόσος χρόνος είναι;

Δείγμα: 5 ημέρες. Μαζική παραγγελία: 2-3 εβδομάδες.

Ποιο είναι το MOQ;

1 σετ για όλα τα προϊόντα σειράς

Ποια είναι η εγγύηση;

12 μήνες από την ημερομηνία παράδοσης

Πώς είναι η τεχνική υποστήριξη;

Προσφέρουμε 1-on-1 υπηρεσία και τεχνική υποστήριξη
