Name: Διοδηγός κινητήρα JYQD-V6.5E BLDC 36-72VDC 500W με ρύθμιση ταχύτητας
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V6.5E
Price: 9.90 USD
Availability: InStock

Τροποποιημένο:	1
τιμή:	$8.90-10.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Jiangsu, Κίνα

Μάρκα

Bextremeshell

Αριθμό μοντέλου

Jyqd-V6.5E

Τάση εισόδου:

36-72VDC

Ονομαστική ισχύος:

350W

Μέγιστη δύναμη:

500W

Μέγιστο ρεύμα:

15α

Αλγόριθμος ελέγχου:

τετραγωνικό κύμα

Διαστάσεις:

63mm x 36.5mm x 33mm

Έλεγχος ταχύτητας:

ΠΟΜ/0-5V

Γρήγορη ανατροφοδότηση:

Ναί

Θερμοκρασία εργασίας:

-10°C έως 60°C

Συχνότητα PWM:

1K-20KHz

Κύκλος καθήκοντος PWM:

0-100%

Πλάτος PWM:

Απόσταση θύρας ελέγχου:

2,54 χιλιοστά

Απόσταση θύρας ισχύος:

3.96mm

Τύπος κινητήρα:

κινητήρας χωρίς αισθητήρα

Επισημαίνω:

500W BLDC οδηγός κινητήρα

Δελτίο οδηγού BLDC 36-72VDC

Οδηγός BLDC με ρυθμιστή ταχύτητας

Περιγραφή του προϊόντος

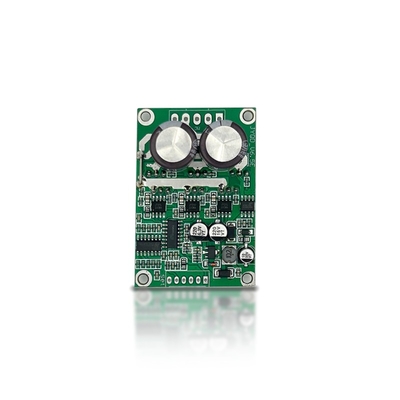

Οδηγός κινητήρα BLDC JYQD-V6.5E

Είσοδος 36-72VDC με μέγιστη ισχύ 500W και λειτουργία ρύθμισης ροπής/ταχύτητας.

Χαρακτηριστικά Προϊόντος

Χαρακτηριστικό	Τιμή
Τύπος αξεσουάρ	Οδηγός κινητήρα
Για χρήση με	Κινητήρας BLDC

Κύριες παράμετροι

Αριθμός μοντέλου: JYQD-V6.5E

Είσοδος ισχύος: 36-72VDC

Ονομαστική ισχύς: 350W

Καταλληλότητα: Κινητήρας χωρίς αισθητήρα

Μέγιστη ισχύς: 500W

Μέγιστο ρεύμα: 15A

Προστασία: Υπερβολικό ρεύμα, βραχυκύκλωμα, υπέρταση, υπόταση, κλειδωμένος ρότορας, υπερθέρμανση

Αλγόριθμοι ελέγχου: Τετραγωνικό κύμα

Διαστάσεις: 63mm × 36.5mm × 33mm

Έλεγχος ταχύτητας: PWM/0-5V

Έξοδος σήματος ανάδρασης ταχύτητας: Ναι

Θερμοκρασία λειτουργίας: -10℃ έως 60℃

Εφαρμογές

Η πλακέτα οδηγού κινητήρα BLDC JYQD-V6.5E έχει σχεδιαστεί για τον έλεγχο κινητήρων συνεχούς ρεύματος χωρίς ψήκτρες με ακριβή ρύθμιση ταχύτητας (0-100%). Οι αλγόριθμοι ελέγχου τετραγωνικού κύματος εξασφαλίζουν σταθερότητα και ακρίβεια για διάφορες εφαρμογές:

Ηλεκτρικό skateboard

Ηλεκτρικό σκούτερ

Ηλεκτρικό αναπηρικό αμαξίδιο

Hoverboard

Drones

Ηλεκτρικό μονοκύκλωμα

Ηλεκτρικό μηχανάκι

Ηλεκτρικό go kart

Αυτοκίνητο RC

Βιομηχανικό ρομπότ

Μεταφορική ταινία logistics

Εξοπλισμός αυτοματισμού

Μηχανές CNC

Αυτοκινούμενα χλοοκοπτικά

Ηλεκτρονικά είδη ευρείας κατανάλωσης

Οικιακές συσκευές

Βιομηχανικός εξοπλισμός

Εμφάνιση

Οδηγίες εφαρμογής

Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το καθορισμένο εύρος.
Αυτή η πλακέτα οδηγού διατίθεται χωρίς περίβλημα και ψύκτρα. Μπορεί να οδηγήσει κινητήρες κάτω των 100W χωρίς ψύκτρα, αλλά απαιτεί κανονικό αερισμό.
Η θύρα εξόδου 5V προορίζεται μόνο για εξωτερικό ποτενσιόμετρο ή διακόπτη για ρύθμιση ταχύτητας, μεταγωγή και ενεργοποίηση - μην συνδέετε εξωτερικό εξοπλισμό ισχύος.

Διάγραμμα καλωδίωσης

Θύρα ελέγχου

5V: Εσωτερική τάση εξόδου πλακέτας οδηγού για εξωτερικό ποτενσιόμετρο/διακόπτη
Z/F: Έλεγχος κατεύθυνσης περιστροφής (5V=Εμπρός, 0V/GND=Αντίστροφα)
VR: Έλεγχος ταχύτητας (0.1V-5V αναλογικό ή PWM 1K-20KHz, πλάτος 5V)
Σήμα: Έξοδος σήματος παλμού ταχύτητας (παλμός 5V)
GND: Γείωση ελέγχου εσωτερικής πλακέτας οδηγού
Ροπή: Ρύθμιση ροπής εκκίνησης (αφαιρέστε πρώτα τις αντιστάσεις σταθερής ροπής)

Θύρα ισχύος

MA, MB, MC: Φάσεις κινητήρα A, B, C
GND: DC αρνητικό
VCC: DC θετικό

Σημείωση: Χρησιμοποιήστε θωρακισμένα καλώδια εάν η απόσταση μεταξύ του οδηγού και του κινητήρα υπερβαίνει τα 50cm. Βήμα θύρας ελέγχου: 2,54mm, Βήμα θύρας ισχύος: 3,96mm. Εξασφαλίστε σωστή μόνωση μεταξύ των MOSFET και της ψύκτρας/πλάκας εγκατάστασης.

Διαστάσεις

Τεχνική κατασκευής

Πληροφορίες συσκευασίας

Ο οδηγός κινητήρα BLDC είναι συσκευασμένος σε μεμονωμένη αντιστατική σακούλα για προστασία.

Συχνές ερωτήσεις

Ποιος είναι ο χρόνος παράδοσης;

Δείγμα: 5 ημέρες | Μαζική παραγγελία: 2-3 εβδομάδες

Τι είναι το MOQ;

1 σετ για όλα τα προϊόντα της σειράς

Ποια είναι η εγγύηση;

12 μήνες από την ημερομηνία παράδοσης

Πώς είναι η τεχνική υποστήριξη;

Προσφέρουμε υπηρεσία 1-on-1 και τεχνική υποστήριξη
