Name: Οδηγός κινητήρα BLDC JYQD-V7.5E 36-72VDC 500W με έλεγχο PWM
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V7.5E
Price: 9.90 USD
Availability: InStock

Τροποποιημένο:	1
τιμή:	$8.90-10.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Jiangsu, Κίνα

Μάρκα

Bextremeshell

Αριθμό μοντέλου

Jyqd-V7.5E

Τάση εισόδου:

36-72VDC

Ονομαστική ισχύος:

350W

Μέγιστη δύναμη:

500W

Μέγιστο ρεύμα:

15α

Αλγόριθμος ελέγχου:

τετραγωνικό κύμα

Διαστάσεις:

63mm x 42.5mm x 33mm

Έλεγχος ταχύτητας:

ΠΟΜ/0-5V

Γρήγορη ανατροφοδότηση:

Ναί

Θερμοκρασία εργασίας:

-10°C έως 60°C

Συχνότητα PWM:

1K-20KHz

Κύκλος καθήκοντος PWM:

0-100%

Πλάτος PWM:

Απόσταση θύρας ελέγχου:

2,54 χιλιοστά

Απόσταση θύρας ισχύος:

3.96mm

Τύπος κινητήρα:

Κινητήρας αισθητήρα Hall

Επισημαίνω:

Οδηγός κινητήρα BLDC 500W με PWM

Πλακέτα οδηγού BLDC 36-72VDC

Οδηγός κινητήρα BLDC με έλεγχο PWM

Περιγραφή του προϊόντος

Οδηγός κινητήρα JYQD-V7.5E BLDC

36-72VDC είσοδος, μέγιστη ισχύς 500W, με έλεγχο PWM, συμβατό με Arduino

Ειδικότητα	Αξία
Τύπος εξαρτήματος	Οδηγός
Για χρήση με	BLDC κινητήρας

Βασικές παραμέτρους BLDC κινητήρα

Αριθμός μοντέλου:Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

Ενέργεια εισόδου:36-72VDC

Δυναμικότητα ονομαστική:350W

Δικαιότητα:Κινητήρας αισθητήρα Hall

Μέγιστη ισχύς:500W

Μέγιστο ρεύμα:15Α

Προστασία:Υπερτάση, βραχυκύκλωμα, υπερτάση, υποτάση, κλειδωμένος ρότορας, υπερθέρμανση

Αλγόριθμοι ελέγχου:Τετραγωνικό κύμα

Μέγεθος:63 mm × 42,5 mm × 33 mm

Έλεγχος ταχύτητας:ΠΟΜ/0-5V

Έκδοση σήματος ανατροφοδότησης ταχύτητας:- Ναι, ναι.

Θερμοκρασία εργασίας:-10°C έως 60°C

Εφαρμογές BLDC για κινητήρα

Το JYQD-V7.5E BLDC motor driver board είναι ένα brushless driver board συνεχούς ρεύματος που έχει σχεδιαστεί για να ελέγχει τους brushless κινητήρες συνεχούς ρεύματος με ακριβή ρύθμιση ταχύτητας από 0 έως 100%.Οι αλγόριθμοι ελέγχου τετραγωνικών κυμάτων του εξασφαλίζουν σταθερότητα και ακρίβεια., καθιστώντας το κατάλληλο για διάφορες εφαρμογές.

Ηλεκτρικό σκέιτμπορντ

Ηλεκτρικό σκούτερ

Ηλεκτρική αναπηρική καρέκλα

Χόβερμπορντ

Αεροπλάνα

Ηλεκτρικό μονόκυκλο

Ηλεκτρική μοτοσυκλέτα

Ηλεκτρικό κάρτ

RC αυτοκίνητο

Βιομηχανικό ρομπότ

Λογιστική μεταγωγική ζώνη

Εξοπλισμός αυτοματισμού

Μηχανές CNC

Μηχανές για την παραγωγή ηλεκτρικών συλλεκτών

Καταναλωτικά ηλεκτρονικά

Οικιακές συσκευές

Βιομηχανικό εξοπλισμό

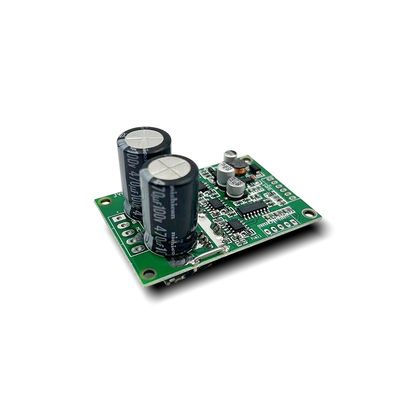

Εμφάνιση του οδηγού κινητήρα BLDC

Οδηγίες εφαρμογής

Επιβεβαιώνεται ότι οι παραμέτροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το καθορισμένο εύρος.
Εφαρμόζεται σε κινητήρα συνεχούς ρεύματος χωρίς βούρτσα Hall με Hall σε 120°. Ενδέχεται να χρειαστεί να ρυθμίσετε τη σειρά γραμμών Hall ή τη σειρά γραμμών τριών φάσεων του κινητήρα για βέλτιστο αποτέλεσμα οδήγησης.
Μπορεί να οδηγήσει κινητήρες κάτω των 100 βατ χωρίς αντλία θερμότητας, αλλά απαιτεί κανονικό εξαερισμό.
Η πύλη εξόδου 5V χρησιμοποιείται μόνο για εξωτερικό δυνατομέτρο ή διακόπτη για ρύθμιση της ταχύτητας, μετατόπιση και λειτουργία ενεργοποίησης.

Οπτικοακουστική συσκευή

1- Έλεγχος λιμένα.

5V- Εσωτερική τάση εξόδου για εξωτερικό δυνατομέτρο ή διακόπτη
Ζ/Φ- Ελέγχος κατεύθυνσης περιστροφής (5V = Προς τα εμπρός, GND = Πίσω)
ΒΡ- Πύλη ελέγχου ταχύτητας (0,1V-5V αναλογική ή PWM 1K-20KHz, 5V πλάτος)
ΕΛ- Ενεργοποίηση θύρας (5V = Run, GND = Stop)
Σήμα- Απόδοση σήματος ταχύτητας παλμού
Εθνική Τράπεζα- Εσωτερικός ελεγκτικός σταθμός του οδηγού

2Η πύλη τροφοδοσίας.

ΜΑ- Μηχανοκίνητη φάση Α
ΜΒ- Η κινητική φάση Β
ΜΚ- Μηχανοκίνητη φάση Γ
Π-- DC αρνητικό.
Π+- DC θετικό.

3Οδός αισθητήρα.

Αχ!- Αίθουσα Α.
Hb- Αίθουσα Β.
Hc- Η αίθουσα γ.
Εθνική Τράπεζα- Γη.
5V- Εξόδου 5V

Σημαντικές σημειώσεις:Χρησιμοποιήστε προστατευμένα καλώδια εάν η απόσταση μεταξύ του οδηγού και του κινητήρα υπερβαίνει τα 50 cm.Διασφάλιση της κατάλληλης μόνωσης μεταξύ του MOSFET οδηγού και του θερμοκηπίου/της πλάκας εγκατάστασης.

Μέγεθος του οδηγού κινητήρα BLDC

Τεχνική κατασκευής

Πληροφορίες συσκευασίας

Ο οδηγός κινητήρα BLDC είναι καλά συσκευασμένος σε μια ατομική αντιστατική σακούλα.

Γενικές ερωτήσεις

Πόσος χρόνος είναι;

Δείγμα: 5 ημέρες
Μαζική παραγγελία: 2-3 εβδομάδες

Ποιο είναι το MOQ;

1 σετ για όλα τα προϊόντα σειράς

Ποια είναι η εγγύηση;

12 μήνες από την ημερομηνία παράδοσης

Πώς είναι η τεχνική υποστήριξη;

Προσφέρουμε 1-on-1 υπηρεσία & τεχνική υποστήριξη
