Name: JYQD-V7.3E3 BLDC Motor Driver 12-36VDC 500W PWM Ελέγχος
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V7.3E3
Price: 8.90 USD
Availability: InStock

Τροποποιημένο:	1
τιμή:	$7.90-9.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Jiangsu, Κίνα

Μάρκα

Bextremeshell

Αριθμό μοντέλου

Jyqd-V7.3E3

Τάση εισόδου:

12-36Vdc

Ονομαστική ισχύος:

350W

Μέγιστη δύναμη:

500W

Μέγιστο ρεύμα:

15α

Αλγόριθμος ελέγχου:

τετραγωνικό κύμα

Διαστάσεις:

63mm x 42.5mm x 20mm

Έλεγχος ταχύτητας:

ΠΟΜ/0-5V

Γρήγορη ανατροφοδότηση:

Ναί

Θερμοκρασία εργασίας:

-10°C έως 60°C

Συχνότητα PWM:

1K-20KHz

Κύκλος καθήκοντος PWM:

0-100%

Πλάτος PWM:

Απόσταση θύρας ελέγχου:

2,54 χιλιοστά

Απόσταση θύρας ισχύος:

3.96mm

Τύπος κινητήρα:

Κινητήρας αισθητήρα Hall

Επισημαίνω:

Οδηγός κινητήρα BLDC 500W PWM

Δελτίο οδηγού BLDC 12-36VDC

κινητήρα με έλεγχο PWM

Περιγραφή του προϊόντος

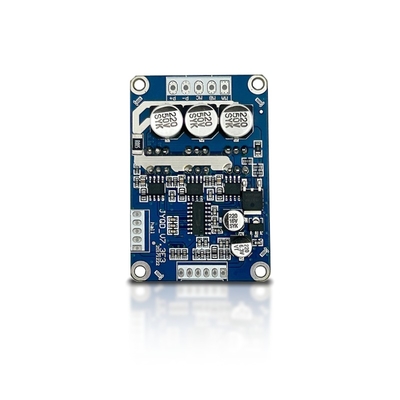

Οδηγός κινητήρα JYQD-V7.3E3 BLDC

12-36VDC είσοδος, μέγιστη ισχύς 500W, με έλεγχο PWM, συμβατό με Arduino

Προδιαγραφές προϊόντος

Ειδικότητα	Αξία
Τύπος εξαρτήματος	Οδηγός
Χρήση	Μηχανή
Συμβατά προϊόντα	BLDC κινητήρας

Βασικά χαρακτηριστικά

Αριθμός μοντέλου:Ειδικότερα:
Ενέργεια εισόδου:12-36VDC
Κατηγορία ισχύος:350W
Μαξ Πάουερ:500W
Μέγιστο ρεύμα:15Α
Προστασία:Υπερτάση, βραχυκύκλωμα, υπερτάση, υποτάση, κλειδωμένος ρότορας, υπερθέρμανση
Αλγόριθμοι ελέγχου:Τετραγωνικό κύμα
Μέγεθος:63 mm × 42,5 mm × 20 mm
Έλεγχος ταχύτητας:ΠΟΜ/0-5V
Γρήγορη ανατροφοδότηση:Διαθέσιμη έξοδος σήματος
Θερμοκρασία λειτουργίας:-10°C έως 60°C

Εφαρμογές

Το JYQD-V7.3E3 BLDC motor driver board έχει σχεδιαστεί για ακριβή ρύθμιση ταχύτητας των DC brushless κινητήρων από 0 έως 100%.Ο αλγόριθμος ελέγχου τετραγωνικών κυμάτων του εξασφαλίζει σταθερότητα και ακρίβεια για διάφορες εφαρμογές.:

Συχνές χρήσεις:

Ηλεκτρικά skateboards και σκούτερ
Ηλεκτρικές αναπηρικές καρέκλες και hoverboard
Δρόνοι και RC οχήματα
Ηλεκτρικοί μονοκυκλοι και μοτοποδήλατα
Βιομηχανικά ρομπότ και εξοπλισμός αυτοματισμού
Μηχανές CNC και συστήματα μεταφοράς
Μηχανές για την παραγωγή ηλεκτρικών συλλεκτών
Καταναλωτικά ηλεκτρονικά προϊόντα και οικιακές συσκευές

Εικόνες προϊόντων

Οδηγίες εγκατάστασης

Βεβαιωθείτε ότι οι παράμετροι τάσης και ισχύος του κινητήρα βρίσκονται εντός του καθορισμένου εύρους
Συμβατό με κινητήρες συνεχούς ρεύματος χωρίς βούρτσα Hall 120° (μπορεί να απαιτηθεί ρύθμιση της ακολουθίας της γραμμής Hall)
Δεν απαιτείται αποχέτευση θερμότητας για κινητήρες κάτω των 100W (συνασπιστεί ορθός εξαερισμός)
Η πύλη εξόδου 5V είναι μόνο για ρύθμιση ταχύτητας - μην συνδέετε εξωτερικό εξοπλισμό τροφοδοσίας

Διάγραμμα καλωδίωσης

Πληροφορίες σύνδεσης:

Λιμάνες ελέγχου:5V, Z/F (κατεύθυνση), VR (ταχύτητα), EL (ενεργοποιημένο), Σημάδι (ανάδραση), GND
Πύλες τροφοδοσίας:Δοκιμαστική ενέργεια
Πύλες αισθητήρα Hall:Α, Hb, Hc, GND, 5V
Χρησιμοποιήστε προστατευμένα καλώδια για αποστάσεις άνω των 50 cm μεταξύ οδηγού και κινητήρα
Διάδρομος πύλης ελέγχου: 2.54mm; Διάδρομος πύλης ισχύος: 3.96mm
Διασφάλιση της κατάλληλης μόνωσης μεταξύ του MOSFET οδηγού και του θερμοκηπίου/της πλάκας εγκατάστασης

Μέγεθος

Συστήματα κατασκευής

Συσκευή

Κάθε οδηγός κινητήρα BLDC συσκευάζεται με ασφάλεια σε μια ατομική αντιστατική σακούλα.

Συχνές Ερωτήσεις

Χρονοδιάγραμμα:Δείγματα σε 5 ημέρες, μαζικές παραγγελίες σε 2-3 εβδομάδες
Τροφοδοσία:1 σετ για όλα τα προϊόντα σειράς
Εγγύηση:12 μήνες από την ημερομηνία παράδοσης
Τεχνική υποστήριξη:Ειδική υπηρεσία 1 προς 1 διαθέσιμη
