Name: JYQD-V7.3E2 Οδηγός κινητήρα BLDC 12-36VDC 15A Έλεγχος PWM
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V7.3E2
Price: 8.90 USD
Availability: InStock

Τροποποιημένο:	1
τιμή:	$7.90-9.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Jiangsu, Κίνα

Μάρκα

Bextremeshell

Αριθμό μοντέλου

Jyqd-V7.3E2

Τάση εισόδου:

12-36Vdc

Ονομαστική ισχύος:

350W

Μέγιστη δύναμη:

500W

Μέγιστο ρεύμα:

15α

Αλγόριθμος ελέγχου:

τετραγωνικό κύμα

Διαστάσεις:

63mm x 42.5mm x 20mm

Έλεγχος ταχύτητας:

ΠΟΜ/0-5V

Γρήγορη ανατροφοδότηση:

Ναί

Θερμοκρασία εργασίας:

-10°C έως 60°C

Συχνότητα PWM:

1K-20KHz

Κύκλος καθήκοντος PWM:

0-100%

Πλάτος PWM:

Απόσταση θύρας ελέγχου:

2,54 χιλιοστά

Απόσταση θύρας ισχύος:

3.96mm

Γωνία αίθουσας:

120 °

Επισημαίνω:

Οδηγός κινητήρα BLDC 15A Έλεγχος PWM

Δελτίο οδηγού BLDC 12-36VDC

κινητήρα με έλεγχο PWM

Περιγραφή του προϊόντος

JYQD-V7.3E2 Οδηγός Κινητήρα BLDC

Είσοδος 12-36VDC, ρεύμα λειτουργίας 15A για κινητήρα BLDC αισθητήρα Hall με έλεγχο PWM

Χαρακτηριστικά Προϊόντος

Τύπος Αξεσουάρ	Οδηγός κινητήρα
Για χρήση με/Σχετικά Προϊόντα	Κινητήρας BLDC

Κύριες παράμετροι οδηγού κινητήρα BLDC

Αριθμός μοντέλου: JYQD-V7.3E2

Είσοδος ισχύος: 12-36VDC

Ονομαστική ισχύς: 350W

Καταλληλότητα: Κινητήρας αισθητήρα Hall

Μέγιστη ισχύς: 500W

Μέγιστο ρεύμα: 15A

Προστασία: Υπερβολικό ρεύμα, βραχυκύκλωμα, υπέρταση, υπόταση, κλειδωμένος ρότορας, υπερθέρμανση

Αλγόριθμοι ελέγχου: Τετραγωνικό κύμα

Διαστάσεις: 63mm x 42.5mm x 20mm

Έλεγχος ταχύτητας: PWM/0-5V

Έξοδος σήματος ανάδρασης ταχύτητας: Ναι

Θερμοκρασία λειτουργίας: -10℃--60℃

Εφαρμογές οδηγού κινητήρα BLDC

Η πλακέτα οδηγού κινητήρα BLDC JYQD-V7.3E2 είναι μια πλακέτα οδηγού συνεχούς ρεύματος χωρίς ψήκτρες σχεδιασμένη για τον έλεγχο κινητήρων συνεχούς ρεύματος χωρίς ψήκτρες και παρέχει ακριβή ρύθμιση ταχύτητας από 0 έως 100%. Οι αλγόριθμοι ελέγχου αυτού του προϊόντος βασίζονται σε τετραγωνικό κύμα, το οποίο προάγει τη σταθερότητα και την ακρίβειά του.

Αυτή η πλακέτα οδηγού είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών, όπως:

Ηλεκτρικό skateboard
Ηλεκτρικό σκούτερ
Ηλεκτρικό αναπηρικό αμαξίδιο
Hoverboard
Drones
Ηλεκτρικό μονοκύλινδρο
Ηλεκτρικό μοτοποδήλατο
Ηλεκτρικό go kart
Αυτοκίνητο RC
Βιομηχανικό ρομπότ
Μεταφορική ταινία logistics
Εξοπλισμός αυτοματισμού
Μηχανές CNC
Αυτοκινούμενα χλοοκοπτικά
Ηλεκτρονικά είδη ευρείας κατανάλωσης
Οικιακές συσκευές
Βιομηχανικός εξοπλισμός

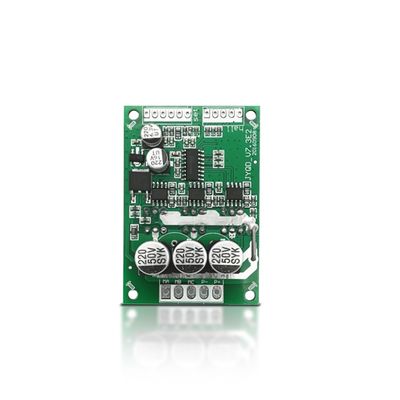

Εμφάνιση οδηγού κινητήρα BLDC

Οδηγίες εφαρμογής

Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το καθορισμένο εύρος.
Εφαρμόσιμος σε κινητήρα DC χωρίς ψήκτρες hall με Hall στις 120°. Ίσως χρειαστεί να προσαρμόσετε την ακολουθία γραμμής Hall ή την ακολουθία τριφασικής γραμμής του κινητήρα σύμφωνα με την πραγματική κατάσταση για να επιτύχετε το καλύτερο αποτέλεσμα οδήγησης.
Το JYQD-V7.3E2 είναι μια πλακέτα οδηγού χωρίς περίβλημα και ψύκτρα. Μπορεί να οδηγήσει κινητήρες κάτω των 100 watt χωρίς ψύκτρα, αλλά χρειάζεται κανονικό αερισμό.
Η θύρα εξόδου 5V στην πλακέτα οδήγησης απαγορεύεται να συνδέσει εξωτερικό εξοπλισμό ισχύος. Είναι κατάλληλη μόνο για εξωτερικό ποτενσιόμετρο ή διακόπτη για ρύθμιση ταχύτητας, μεταγωγή και ενεργοποίηση.

Καλωδίωση οδηγού κινητήρα BLDC

1. Θύρα ελέγχου

5V - Εσωτερική τάση εξόδου πλακέτας οδηγού, εξωτερικό ποτενσιόμετρο ή διακόπτης για ρύθμιση ταχύτητας και λειτουργία αλλαγής κατεύθυνσης
Z/F - Θύρες ελέγχου κατεύθυνσης περιστροφής
VR - Θύρα ελέγχου ταχύτητας. Αναλογική ρύθμιση ταχύτητας γραμμικής τάσης 0,1v -5V
EL - Έλεγχος θύρας ενεργοποίησης
Σήμα - Έξοδος σήματος παλμού ταχύτητας
GND - Χρησιμοποιείται για εσωτερικό έλεγχο πλακέτας οδηγού

2. Θύρα τροφοδοσίας

MA - φάση κινητήρα A
MB - φάση κινητήρα B
MC - φάση κινητήρα C
P- - DC -
P+ - DC +

3. Θύρα αισθητήρα Hall

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - GND
5V - Έξοδος 5V

4. Χρησιμοποιήστε θωρακισμένα καλώδια εάν η πλακέτα οδηγών έχει απόσταση μεγαλύτερη από 50 cm από τον κινητήρα.

5. Απόσταση θύρας ελέγχου: 2,54 mm, Απόσταση θύρας τροφοδοσίας: 3,96 mm

6. Δώστε προσοχή στη μόνωση μεταξύ του MOSFET του οδηγού και της ψύκτρας ή της πλάκας εγκατάστασης.

Μέγεθος οδηγού κινητήρα BLDC

Τεχνική κατασκευής

Πληροφορίες συσκευασίας

Ο οδηγός κινητήρα BLDC είναι καλά συσκευασμένος σε μια μεμονωμένη αντιστατική σακούλα.

Συχνές ερωτήσεις

1: Ποιος είναι ο χρόνος παράδοσης;
Δείγμα: σε 5 ημέρες
Μαζική παραγγελία: σε 2-3 εβδομάδες

2: Τι είναι το MOQ;
1 σετ για όλα τα προϊόντα της σειράς

3: Ποια είναι η εγγύηση του οδηγού κινητήρα BLDC;
12 μήνες από την ημερομηνία παράδοσης

4: Πώς είναι η τεχνική υποστήριξη;
Προσφέρουμε 1-1 service & τεχνική υποστήριξη
