Name: Ελεγκτής κινητήρα BLDC JYQD-V8.8B 100W Είσοδος AC 110V-220V
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V8.8B
Price: 16.90 USD
Availability: InStock

Τροποποιημένο:	1
τιμή:	$16.90-17.90

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Jiangsu, Κίνα

Μάρκα

Bextremeshell

Αριθμό μοντέλου

Jyqd-V8.8B

Αριθμός μοντέλου:

JYQD-V8.8

Θερμοκρασία:

-20--85 ℃

Τάση λειτουργίας:

90-265V εναλλασσόμενο ρεύμα

Μέγιστο ρεύμα:

1α

Συνεχ. ρεύμα εργασίας:

0.5Α

Συχνότητα PWM:

1-20kHz

Κύκλος καθήκοντος PWM:

0-100%

Αναλογικό εύρος τάσης:

0-5V

Ισχύς εξόδου:

100W

Αντίσταση εισόδου:

20K Ωμ

Έκδοση παλμού ταχύτητας:

Σήμα παλμού 5V

Μέγιστο ρεύμα εξόδου:

5ma

Πάχος χαλκού:

1 oz

Φάσεις κινητήρα:

Τριφασικός

Τύπος κινητήρα:

Χωρίς ψήκτρες χωρίς αισθητήρα DC

Επισημαίνω:

Ελεγκτής κινητήρα BLDC 100W

Πλακέτα οδηγού BLDC 110V-220V

Ελεγκτής κινητήρα με εγγύηση

Περιγραφή του προϊόντος

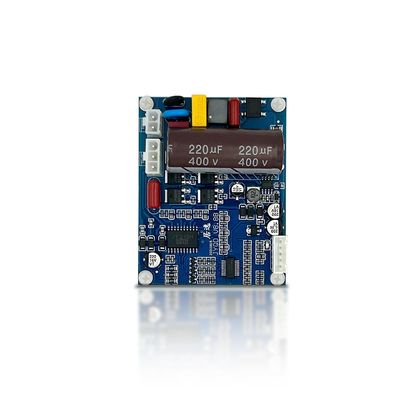

Αρχικός Ελεγκτής Κινητήρα JYQD-V8.8B

Είσοδος AC110V-220V, Έξοδος 100W Για Κινητήρα BLDC Χωρίς Αισθητήρα

Προδιαγραφές Προϊόντος

Χαρακτηριστικό	Τιμή
Τύπος	Πίνακας Ελεγκτή
Τύπος Προμηθευτή	Γενικά
Πάχος Χαλκού	1 oz
Λειτουργική Εφαρμογή	Προστασία Κυκλώματος

Επισκόπηση Προϊόντος

Αρχικός ελεγκτής κινητήρα BLDC JYQD-V8.8B με είσοδο 110V-220VAC και συνεχόμενη έξοδο 100W για τριφασικούς κινητήρες DC χωρίς ψήκτρες.

Τεχνικές Παράμετροι

(Για Κινητήρα DC χωρίς ψήκτρες και χωρίς αισθητήρα)

Αριθμός μοντέλου: JYQD-V8.8
Θερμοκρασία λειτουργίας: -20°C έως 85°C
Τάση λειτουργίας: 90-265V AC
Μέγιστο ρεύμα: 1A
Συνεχές ρεύμα λειτουργίας: 0.5A
Έλεγχος ταχύτητας PWM: Συχνότητα PWM 1-20KHz; Κύκλος λειτουργίας 0-100%
Ρύθμιση ταχύτητας αναλογικής τάσης: 0-5V
Προστασία υπέρτασης/χαμηλής τάσης: Ναι
Έξοδος σήματος παλμού ταχύτητας: Ναι

Διάγραμμα Σύνδεσης

Θύρα Ελέγχου

5V - Εσωτερική τάση εξόδου πλακέτας οδηγού
M - Θύρα εξόδου σήματος παλμού ταχύτητας κινητήρα, σήμα παλμού 5V
Z/F - Θύρες ελέγχου κατεύθυνσης περιστροφής. Συνδέστε "5V" υψηλό επίπεδο ή μην συνδέσετε για κατεύθυνση προς τα εμπρός, συνδέστε 0V χαμηλό επίπεδο ή GND για αντίστροφη κατεύθυνση
VR - Θύρα ελέγχου ταχύτητας. Αναλογική ρύθμιση ταχύτητας γραμμικής τάσης 0.1V-5V (αντίσταση εισόδου 20K Ohm). Συνδέστε στο GND κατά τη χρήση ρύθμισης ταχύτητας PWM
GND - Χρησιμοποιείται για εσωτερικό έλεγχο πλακέτας οδηγού

Θύρα Τροφοδοσίας

U/MA - Φάση Α του κινητήρα
V/MB - Φάση Β του κινητήρα
W/MC - Φάση Γ του κινητήρα
AC - L
AC - N

Σημαντικές Σημειώσεις:

Χρησιμοποιήστε θωρακισμένα καλώδια εάν η πλακέτα οδηγού απέχει περισσότερο από 50 cm από τον κινητήρα
Αυτή η πλακέτα οδηγού εισόδου AC μπορεί να είναι ενσωματωμένη για εφαρμογές
Εξασφαλίστε τη σωστή μόνωση μεταξύ του MOSFET του οδηγού και της ψύκτρας/πλάκας εγκατάστασης

Οδηγίες Εφαρμογής

Επιβεβαιώστε ότι η τάση και οι παράμετροι ισχύος του κινητήρα δεν υπερβαίνουν τις προδιαγραφές της πλακέτας οδηγού
Σχεδιασμένο για τριφασικούς κινητήρες χωρίς ψήκτρες και χωρίς αισθητήρα, αλλά μπορεί να απαιτηθεί ρύθμιση για βέλτιστη απόδοση
Η πλακέτα παρέχεται χωρίς περίβλημα ή ψύκτρα. Για κινητήρες >60W, απαιτείται ψύκτρα
Η θύρα εξόδου 5V προορίζεται μόνο για το εξωτερικό ποτενσιόμετρο και τον διακόπτη της πλακέτας
Ο ακροδέκτης "M" παρέχει σήμα εξόδου παλμού ταχύτητας κινητήρα (έξοδος push-pull, μέγιστο 5mA)

Διαστάσεις
