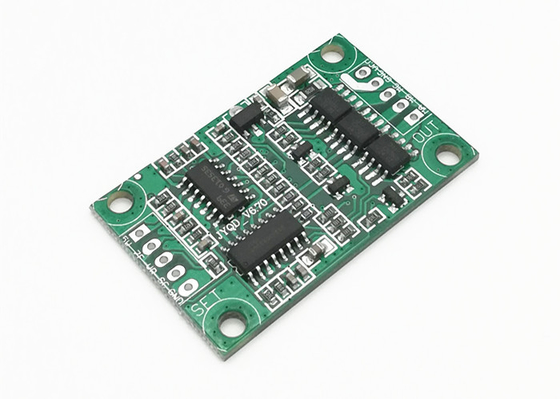

Πλακέτα προγράμματος οδήγησης 12V/24V DC BLDC με ρύθμιση ταχύτητας Συχνότητα PWM 1-20KHz

Πλακέτα προγράμματος οδήγησης 12V/24V DC BLDC με συχνότητα PWM 1-20KHz Αναλογική ρύθμιση ταχύτητας τάσης

Περιγραφή προϊόντος:

ΜαςDC Brushless Driver Board, γνωστός και ωςΠίνακας προγράμματος οδήγησης χωρίς ψήκτρες συνεχούς ρεύματοςήΠίνακας οδήγησης χωρίς ψήκτρες κινητήρα DC, είναι μια πλακέτα προγράμματος οδήγησης BLDC (Brushless DC Motor) υψηλής απόδοσης.Έχει σχεδιαστεί για να παρέχει εξαιρετική απόδοση και αξιοπιστία για εφαρμογές κινητήρων χωρίς ψήκτρες συνεχούς ρεύματος.Η πλακέτα είναι εξοπλισμένη με ένα ευρύ φάσμα χαρακτηριστικών, όπως ένα εύρος θερμοκρασίας εργασίας -20℃~+85℃, λειτουργία ελέγχου ταχύτητας PWM/Τάση, εύρος ελέγχου ταχύτητας 0-100% και πράσινο χρώμα.Αυτή η πλακέτα είναι μια εξαιρετική επιλογή για οποιαδήποτε εφαρμογή που απαιτεί ακριβή έλεγχο και αξιόπιστη λειτουργία ενός κινητήρα χωρίς ψήκτρες συνεχούς ρεύματος.

Χαρακτηριστικά:

• Ονομασία προϊόντος:Πίνακας προγράμματος οδήγησης BLDC
• Συχνότητα PWM:1-20 KHz
• Έξοδος σήματος παλμού ταχύτητας:Ναί
• Τάση λειτουργίας:12V/24V DC
• Μέγιστο ρεύμα:3Α
• Μοντέλο προϊόντος:JYQD-V6.7
• Ειδίκευση:DC Brushless Driver Board, DC Motor Brushless Driver Board

Τεχνικές παράμετροι:

Εφαρμογές:

Η πλακέτα προγράμματος οδήγησης JUYI JYQD-V6.7 Direct Current Brushless Driver Board είναι μια αξιόπιστη και ισχυρή πλακέτα προγράμματος οδήγησης DC, σχεδιασμένη να ελέγχει την ταχύτητα και την κατεύθυνση των κινητήρων συνεχούς ρεύματος χωρίς ψήκτρες.Διαθέτει λειτουργία ελέγχου ταχύτητας PWM και τάση, τάση εισόδου 12V/24V DC, έξοδο σήματος παλμού ταχύτητας και τάση λειτουργίας 12V/24V DC.Είναι ιδανικό για εφαρμογές που απαιτούν ακριβή έλεγχο της ταχύτητας και της κατεύθυνσης του κινητήρα, όπως η ρομποτική, ο αυτοματισμός και ο βιομηχανικός αυτοματισμός.

Αυτή η πλακέτα προγράμματος οδήγησης BLDC είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων ρομποτικών βραχιόνων, γραμμικών ενεργοποιητών, εκτυπωτών 3D και αυτοματοποιημένων γραμμών παραγωγής.Είναι σχεδιασμένο να είναι εξαιρετικά αποδοτικό, παρέχοντας ομαλό και ακριβή έλεγχο της ταχύτητας και της κατεύθυνσης του κινητήρα.Η πλακέτα διαθέτει επίσης ενσωματωμένα χαρακτηριστικά ασφαλείας, όπως προστασία από υπερβολική τάση, προστασία από βραχυκύκλωμα και προστασία από υπερβολικό ρεύμα.

Σχέδιο διαστάσεων:

Διάγραμμα στύψωσης:

1. Θύρα ελέγχου

5V -----Εσωτερική τάση εξόδου πλακέτας προγράμματος οδήγησης

SC ---- Θύρα εξόδου σήματος παλμού ταχύτητας κινητήρα, παλμικό σήμα 5V.

Z/F---- Θύρες ελέγχου κατεύθυνσης περιστροφής.Σύνδεση "5V" σε υψηλό επίπεδο ή χωρίς σύνδεση είναι κατεύθυνση προς τα εμπρός, σύνδεση 0 V σε χαμηλή στάθμη ή σύνδεση στο GND είναι αντίστροφη κατεύθυνση.

VR ----Θύρα ελέγχου ταχύτητας.Ρύθμιση γραμμικής ταχύτητας αναλογικής τάσης 0,1v -5V, Η αντίσταση εισόδου είναι 20K Ohm, σύνδεση με GND κατά την είσοδο ρύθμιση ταχύτητας PWM, συχνότητα PWM: 1-20KHZ.Κύκλος λειτουργίας 0-100%

GND—Χρησιμοποιείται για τον εσωτερικό έλεγχο της πλακέτας Drive

2. Θύρα τροφοδοσίας

MA ----Φάση κινητήρα Α

MB ---- κινητήρας φάση Β

MC---- κινητήρας φάση C

GND----DC-

VCC----DC +

3. Χρησιμοποιήστε θωρακισμένα καλώδια εάν η πλακέτα του οδηγού έχει απόσταση μεγαλύτερη από 50 cm από τον κινητήρα, διαφορετικά μπορεί να οδηγήσει σε μη φυσιολογική οδήγηση, επηρεάζοντας την κανονική χρήση.

4. Απόσταση θύρας ελέγχου: 2,54 mm, Απόσταση θύρας ισχύος: 3,96 mm

5. Προσέξτε τη μόνωση μεταξύ του MOSFET του οδηγού και της ψύκτρας ή της πλάκας εγκατάστασης.
