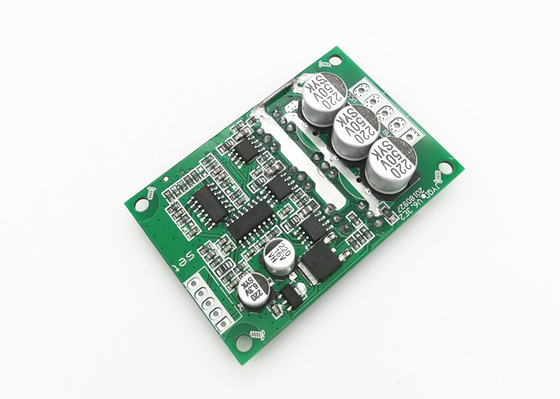

24V πίνακας οδηγών ΣΥΝΕΧΏΝ αβούρτσιστος μηχανών εισαγωγής 500W για τα εργαλεία δύναμης

Πίνακας οδηγών ΣΥΝΕΧΩΝ αβούρτσιστος μηχανών, τάση εισαγωγής 12V-36V, σειρά ελέγχου ταχύτητας 0-100%

Jyqd-V6.3E2 πίνακας οδηγών ΣΥΝΕΧΏΝ ο αβούρτσιστος μηχανών, επίσης γνωστός ως πίνακας οδηγών BLDC, είναι άμεσος τρέχων αβούρτσιστος πίνακας οδηγών μηχανών με ένα μέγεθος 63mm*42.5mm*17mm. Χαρακτηρίζει μια εντυπωσιακή ακρίβεια κανονισμού ταχύτητας ±0.5%, μια σειρά κανονισμού ταχύτητας στις 1:100, και μια σειρά ελέγχου ταχύτητας 0-100%. Ο πίνακας παρέχει έναν αξιόπιστο και έναν ικανό τρόπο να ελέγξει τη ΣΥΝΕΧΗ αβούρτσιστη μηχανή για τις διάφορες εφαρμογές.

Χαρακτηριστικά γνωρίσματα:

• Πίνακας οδηγών ΣΥΝΕΧΩΝ αβούρτσιστος μηχανών
• Άμεσος τρέχων αβούρτσιστος πίνακας οδηγών μηχανών
• Αβούρτσιστος πίνακας οδηγών ΣΥΝΕΧΩΝ μηχανών
• Τρόπος ελέγχου ταχύτητας: PWM/Voltage
• Συχνότητα PWM: 1-20KHz
• Μέγεθος: 63mm*42.5mm*17mm
• Ακρίβεια κανονισμού ταχύτητας: ±0.5%
• Σειρά ελέγχου ταχύτητας: 0-100%

Εφαρμογές:

Ο αβούρτσιστος πίνακας ΣΥΝΕΧΏΝ jyqd-V6.3E2 οδηγών JUYI είναι μια τέλεια λύση για τις άμεσες τρέχουσες αβούρτσιστες εφαρμογές πινάκων οδηγών μηχανών. Χαρακτηρίζει έναν τρόπο ελέγχου ταχύτητας PWM/Voltage με έναν κύκλο καθήκοντος PWM 0-100%, μια ακρίβεια ελέγχου ταχύτητας ±0.5%, μια λειτουργώντας σειρά θερμοκρασίας -20℃~+85℃ και μια σειρά ελέγχου ταχύτητας 0-100%. Αυτός ο αβούρτσιστος πίνακας ΣΥΝΕΧΩΝ οδηγών κατασκευάζεται στην Κίνα και προσφέρει την άριστες σταθερότητα και την αξιοπιστία, που καθιστά την ιδανική για τις βιομηχανικές και εμπορικές εφαρμογές.

Ο αβούρτσιστος πίνακας ΣΥΝΕΧΏΝ jyqd-V6.3E2 οδηγών JUYI είναι τέλειος για τις εφαρμογές όπως η ρομποτική, η βιομηχανική αυτοματοποίηση, και η κατασκευή, όπου η ανάγκη για έναν αξιόπιστο και ακριβή έλεγχο ταχύτητας είναι κυρίαρχη. Είναι επίσης κατάλληλο για τις εφαρμογές όπως τα συστήματα, οι αντλίες, οι ανελκυστήρες, και ο ιατρικός εξοπλισμός HVAC, όπου η ακρίβεια ελέγχου υψηλής ταχύτητας απαιτείται. Ο αβούρτσιστος πίνακας ΣΥΝΕΧΩΝ οδηγών είναι επίσης ιδανικός για τη χρήση στις εφαρμογές όπως ο φωτισμός και τα ηλεκτρικά συστήματα, όπου ο έλεγχος ταχύτητας και ροπής απαιτείται.

Ο αβούρτσιστος πίνακας ΣΥΝΕΧΏΝ jyqd-V6.3E2 οδηγών JUYI είναι μια ιδανική επιλογή για τις άμεσες τρέχουσες αβούρτσιστες εφαρμογές πινάκων οδηγών μηχανών δεδομένου ότι προσφέρει την άριστες σταθερότητα και την αξιοπιστία. Προσφέρει επίσης ένα ευρύ φάσμα των χαρακτηριστικών γνωρισμάτων συμπεριλαμβανομένου ενός τρόπου ελέγχου ταχύτητας PWM/Voltage, έναν κύκλο καθήκοντος PWM 0-100%, μια ακρίβεια ελέγχου ταχύτητας ±0.5%, μια λειτουργώντας σειρά θερμοκρασίας -20℃~+85℃ και μια σειρά ελέγχου ταχύτητας 0-100%.

Τεχνικές παράμετροι:

Διαστατικό σχέδιο

Συστρέψτε το διάγραμμα

1. Λιμένας δύναμης

ΜΑ -φάση Α μηχανών

ΜΒ - φάση Β μηχανών

MC- φάση Γ μηχανών

GND-ΣΥΝΕΧΕΣ ΡΕΎΜΑ

VCC-Συνεχής ρεύμα +

2. Λιμένας ελέγχου

Z/F- Περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.

VR -Λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%

GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive

5V -Εσωτερική τάση παραγωγής πινάκων οδηγών

Σήμα - Λιμένας παραγωγής σημάτων σφυγμού ταχύτητας μηχανών, σήμα σφυγμού 5V.

3. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.

4. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.

5. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.
