Ηλεκτρονικός ελεγκτής μηχανών jyqd-V7.3E3 500W με τον αισθητήρα αιθουσών για τη μηχανή πλημνών μηχανών βιομηχανίας

Τα του που εφαρμόζονται ευρέως από τους παγκόσμιους πελάτες σχεδόν για 8 έτη, το ώριμο και σταθερό σχέδιό του είναι ικανά για πολλές εφαρμογές.

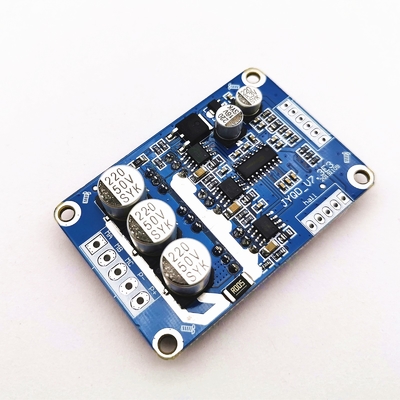

Jyqd-V7.3E3 είναι πολύ συμπαγής πίνακας οδηγών μηχανών μεγέθους BLDC με τις απαραίτητες τυποποιημένες λειτουργίες, η ευνοϊκή τιμή και η αξιόπιστη απόδοσή της είναι ανταγωνιστικές για τις βιομηχανικές και εμπορικές εφαρμογές.


Πάρτε τα τεχνικά στοιχεία PleaseClick εδώ

Παράμετρος

Εικόνες

Διάγραμμα καλωδίωσης

1. Λιμένας αισθητήρων αιθουσών

Εκτάριο- Αίθουσα α

HB-Αίθουσα β

Hc-Αίθουσα γ

GND-GND

5V-5V παραγωγή

2. Λιμένας ελέγχου

5V — Εσωτερική τάση παραγωγής πινάκων οδηγών, εξωτερικός ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία

Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.

VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%

EL — επιτρέψτε τον έλεγχο λιμένων. Συνδέστε 5V ή κανένας συνδέστε για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.

Παραγωγή σημάτων σφυγμού ταχύτητας σημάτων

GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων οδηγών

3. Λιμένας δύναμης

ΜΑ -φάση Α μηχανών

ΜΒ - φάση Β μηχανών

MC- φάση Γ μηχανών

Π -ΣΥΝΕΧΕΣ ΡΕΎΜΑ

P+-Συνεχής ρεύμα +

4. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.

5. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.

6. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.

Σημειώσεις εφαρμογής

1. Jyqd-V7.3E3 είναι πίνακας οδηγών χωρίς κατοικία και heatsink, μπορεί να οδηγήσει τη μηχανή κάτω από 100 Watt χωρίς οποιοδήποτε heatsink, αλλά τον κανονικό εξαερισμό αναγκών.

2. Εφαρμόσιμη στην αβούρτσιστη συνεχή μηχανή αιθουσών με την αίθουσα σε 120°, όχι η ακολουθία γραμμών αιθουσών όλων των κατασκευαστών αντιστοιχεί, μπορείτε να ρυθμίσετε την ακολουθία γραμμών αιθουσών ή την τριφασική ακολουθία γραμμών μηχανών σύμφωνα με την πραγματική κατάσταση, για να επιτύχετε την καλύτερη οδηγώντας επίδραση.



3. Ο λιμένας παραγωγής 5V στον πίνακα κίνησης είναι απαγορευμένος για να συνδέσει τον εξωτερικό εξοπλισμό δύναμης. Ισχύει μόνο στο εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας, τη μετατροπή και τη διευκόλυνση της λειτουργίας

4. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.

Γενικά diamensions
