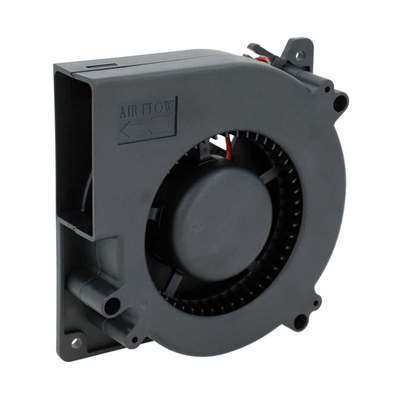

Φτερωτή διαίρεσης ανεμιστήρα 225-86 Dc Fan Motor BLDC Φυγοκεντρικός ανεμιστήρας
,
1: Χαρακτηριστικά φυσητήρα αέρα DC χωρίς ψήκτρες:
1: Υψηλή ταχύτητα, εξειδικευμένο ρουλεμάν υψηλής ταχύτητας (NMB) που προσφέρει μεγάλη διάρκεια ζωής και χαμηλότερο θόρυβο
2: Έξοδος υψηλής πίεσης και ροής αέρα από σχεδιασμό συμπαγούς μεγέθους
3: Υψηλή απόδοση, πολύ πιο αποτελεσματική από τον ανεμιστήρα κινητήρα βούρτσας
4: Η υψηλή αξιοπιστία, ο εξειδικευμένος ελεγκτής καθιστούν την εργασία πιο αξιόπιστη
5: Υψηλή ευφυΐα, ρύθμιση ταχύτητας PWM, θετική αναστροφή, ανάδραση σήματος PG, έξυπνος έλεγχος
2:
|
Υλικό
|
Πτερωτή από PA66
|
|
Ρουλεμάν
|
Ρουλεμάν
|
|
Ελεγχος ταχύτητας
|
Είσοδος ελέγχου 0-5/10V ή PWM
|
|
Θερμ.
|
-40~ +60°C
|
|
Κατηγορία μόνωσης
|
σι
|
|
Κατηγορία Προστασίας
|
IP55
|
|
Εγκρίσεις
|
CCC, CE
|
3:Παράμετροι προϊόντων
| Μοντέλο | OWB9290-24 | OWB9290-48 |
| Μετρημένη ηλεκτρική τάση | 24 VDC | 48 VDC |
| Ονομαστικό ρεύμα (ανοιχτό) | 7Α | 3,9Α |
| Ροή αέρα (ανοιχτή) | 33 εκ3/Η | 35 εκ3/Η |
| Ταχύτητα κινητήρα (ανοιχτή) | 22000 σ.α.λ | 24000 σ.α.λ |
| Ονομαστικό ρεύμα (κλειστό) | 3.4Α | 2.2Α |
| Πίεση αέρα (κλειστό) | 10,5 kPa | 12 kPa |
| Ταχύτητα κινητήρα (κλειστή) | 25800 σ.α.λ | 27300 σ.α.λ |
| Πόλος κινητήρα | 4 | 4 |
| Αντίσταση φάσης | 0,82 Ωμ | 1,53 Ωμ |
| Θόρυβος | 80 dBA | 80 dBA |
| Ρουλεμάν | NMB Ρουλεμάν υψηλής ταχύτητας | |
| Κινητήρας κίνησης | Τριφασικός κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες | |
| Γωνία αισθητήρα Hall | 120° | |
| RPM-Pulse | 1 Hz=30rpm | |
| Τύπος περιέλιξης | Δέλτα | |
| Αντοχή περιέλιξης Τάση | 500 VDC (1 λεπτό) | |
| Κατηγορία μόνωσης | Τάξη ΣΤ | |
| Βάρος ανεμιστήρα | 490 γρ | |
| Βαθμός IP | IP54 | |
| Θερμοκρασία λειτουργίας | -20℃~50℃ | |
| Διάρκεια ζωής (κάτω από 40℃) | 10000 ώρες | |
Αέρας συνεχούς ρεύματος χωρίς ψήκτρες της σειράς OWB9290 φυσητήρας
4: Απόδοση προϊόντων
Περίοδος μεταγωγής ανεμιστήρα DC χωρίς ψήκτρες OWB9290
OWB9290 φυσητήρας DC χωρίς ψήκτρες Καμπύλες απόδοσης
5: Συνολικές διαστάσεις
6: Διάγραμμα καλωδίωσης
| Καρφίτσα 4 | το κόκκινο | +5V |
| Καρφίτσα 5 | Μωβ | Αίθουσα Α |
| Καρφίτσα 6 | Πράσινος | Αίθουσα Β |
| Καρφίτσα 7 | Γκρί | Αίθουσα Γ |
| Καρφίτσα 8 | Μαύρος | GND |
| Καρφίτσα 1 | Κίτρινος | Φάση κινητήρα Α |
| Καρφίτσα 2 | Μπλε | Φάση κινητήρα Β |
| Καρφίτσα 3 | άσπρο | Φάση κινητήρα Γ |
7: Προσοχή
1: Μην εργάζεστε κάτω από τη μέγιστη πίεση αέρα, η ροή αέρα είναι πολύ μικρή στη μέγιστη πίεση αέρα και δεν είναι ασφαλές για χρήση.
2: Η προσθήκη φίλτρου στην εισαγωγή κάνει το ρουλεμάν του φυσητήρα μεγαλύτερη διάρκεια ζωής.
3: Η σωστή κατεύθυνση περιστροφής είναι CCW
4: Μη χρησιμοποιείτε τον φυσητήρα σε υψηλή θερμοκρασία, υψηλή υγρασία, υψηλά μαγνητικά πεδία
5: Χρησιμοποιήστε κατάλληλο τροφοδοτικό για τον ανεμιστήρα.
6: Επικοινωνήστε μαζί μας για το κατάλληλο μοντέλο προγράμματος οδήγησης/ελεγκτή.
|
|
