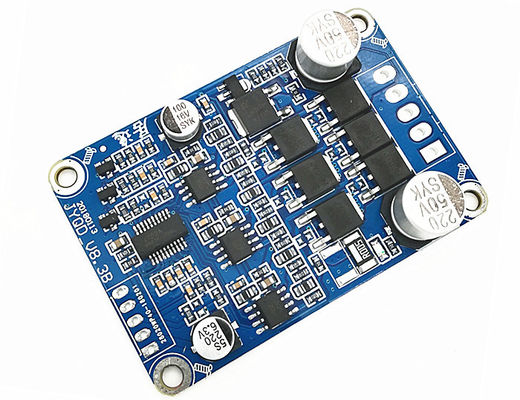

24VDC 3 αβούρτσιστος πίνακας οδηγών μηχανών Sensorless φάσης

Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
τυποποιημένη συσκευασία:	ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Προθεσμία παράδοσης:	5-10 ημέρες
μέθοδος πληρωμής:	T/T, L/C, Paypal
Ικανότητα εφοδιασμού:	1000sets/day

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Αριθμό μοντέλου

Jyqd-v8.3b-24V

Τάση εργασίας:

24V συνεχές ρεύμα

Μηχανή κίνησης:

Εφαρμογή:

sensorless μηχανή BLDC

Αναλογικός κανονισμός ταχύτητας τάσης:

Χρώμα:

Λειτουργούντα Temp.:

-20 - 85℃

Επισημαίνω:

sensorless πίνακας οδηγών μηχανών

24VDC πίνακας οδηγών μηχανών

3 αβούρτσιστος πίνακας ελεγκτών μηχανών φάσης

Περιγραφή του προϊόντος

PWM 100 σε 20KHZ 24VDc 3 αβούρτσιστος sensorless πίνακας κυκλωμάτων ελεγκτών οδηγών μηχανών φάσης για τον ανεμιστήρα Micronel.

Επισκόπηση

Γρήγορες λεπτομέρειες

Θέση προέλευσης:: Jiangsu, Κίνα

Εμπορικό σήμα:: JUYI

Πρότυπος αριθμός:: Jyqd-V8.3B

Συσκευασία & παράδοση

Πωλώντας μονάδες:: Ενιαίο στοιχείο

Ενιαίο μέγεθος συσκευασίας:: 10X8X5 εκατ.

Ενιαίο ακαθάριστο βάρος:: 0,080 κλ

Χρονική ανοχή:

Ποσότητα (κομμάτια)	1 - 1000	>1000
Est. Χρόνος (ημέρες)	15	Για να συζητηθεί

Περιγραφή προϊόντων

Jyqd-V8.3B είναι πολύ συμπαγής πίνακας οδηγών μηχανών μεγέθους BLDC με τις απαραίτητες τυποποιημένες λειτουργίες, η ευνοϊκή τιμή και η αξιόπιστη απόδοσή της είναι ανταγωνιστικές για τις βιομηχανικές και εμπορικές εφαρμογές.
Τα του που εφαρμόζονται ευρέως από τους παγκόσμιους πελάτες σχεδόν για 8 έτη, το ώριμο και σταθερό σχέδιό του είναι ικανά για πολλές εφαρμογές.

ΔΙΑΜΟΡΦΩΣΤΕ ΤΟ ΑΡΙΘ.	Jyqd-V8.3B
ΛΕΙΤΟΥΡΓΟΥΣΑ ΘΕΡΜΟΚΡΑΣΙΑ	20-85℃
ΤΑΣΗ ΕΙΣΑΓΩΓΗΣ	12-36VDC
MAX ΠΟΥ ΛΕΙΤΟΥΡΓΕΙ ΤΟ ΡΕΥΜΑ	7A
ΚΑΝΟΝΙΣΜΌΣ ΤΑΧΎΤΗΤΑΣ PWM	Συχνότητα PWM: 1K-10KHz, dutycycle 0-100%
ΑΝΑΛΟΓΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΤΑΧΥΤΗΤΑΣ ΤΑΣΗΣ	0-5V

Οδηγίες αίτησης

1: Επιβεβαιώστε ότι τα paraparameters τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.
2: Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (μας ελάτε σε επαφή με για την καθοδήγηση)

Jyqd-V8.3B είναι πίνακας οδηγών χωρίς κατοικία και heatsink, μπορεί να οδηγήσει τη μηχανή BLDC κάτω από 100W χωρίς οποιοδήποτε heatsink, αλλά τον κανονικό εξαερισμό αναγκών.
Η καρφίτσα «5V» στον πίνακα οδηγών είναι απαγορευμένη για να συνδέσει με την εξωτερική δύναμη equipment.it είναι μόνο κοστούμι για το εξωτερικό ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας, την αντιστροφή και τη swtiching λειτουργία singnal.
Παρακαλώ πάρτε τη σημείωση ότι ο πίνακας οδηγών jyqd-V8.3B δεν έχει καμία αντι-αντίστροφη προστασία σύνδεσης, θα βλάψει μόνιμα τον πίνακα οδηγών εάν σύνδεση πολικότητας.


Περιγραφή της καλωδίωσης

1. Λιμένας ελέγχου
5V — Εσωτερική τάση παραγωγής πινάκων οδηγών, για το εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία
Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» είναι μπροστινή κατεύθυνση, συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1V -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1K-10KHz  Κύκλος καθήκοντος 0-100%
Παραγωγή σημάτων σφυγμού μ-ταχύτητας
GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων οδηγών

2. Λιμένας δύναμης
ΜΑ -φάση Α μηχανών
ΜΒ - φάση Β μηχανών
MC- φάση Γ μηχανών

GND-ΣΥΝΕΧΕΣ ΡΕΎΜΑ
VCC-Συνεχής ρεύμα +

3: Παρατηρήσεις
1. Ηχρήσηπροστάτευσετακαλώδιαεάνοπίνακαςοδηγώνέχειτηναπόστασηπερισσότερων από50εκατ.απότημηχανή, διαφορετικάμπορείνα οδηγήσειστηνανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.
2. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.
3. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.


Γενικές διαστάσεις

Μέγεθος πινάκων εξατομικεύσιμο στα αιτήματά σας.

Παρακαλώ μας ελάτε σε επαφή με εάν χρειάζεστε τη τεχνική υποστήριξη.
Ο cOem, υπηρεσία ODM είναι διαθέσιμος!
