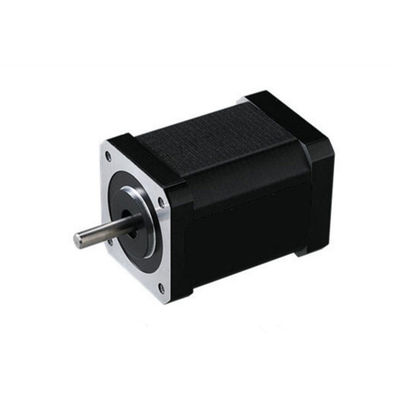

Name: 500VDC αισθητήρας 42mm αβούρτσιστη συνεχής μηχανή 4000rpm 24v αιθουσών
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: OWM42BLS01 (02,03,04)
Availability: InStock

Τροποποιημένο:	5PCS
τιμή:	Διαπραγματεύσιμα
τυποποιημένη συσκευασία:	cartons+packing αφροί
Προθεσμία παράδοσης:	3 “4 εβδομάδες
μέθοδος πληρωμής:	T/T, L/C
Ικανότητα εφοδιασμού:	5000pcs/Month

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

ΚΙΝΑ

Μάρκα

OWO

Πιστοποίηση

CE, RoHs, IS9001

Αριθμό μοντέλου

OWM42BLS01 (02,03,04)

Τρόπος σύνδεσης τυλίγματος:

Τρίγωνο

Γωνία διανομής αιθουσών:

ηλεκτρική γωνία 120 βαθμού

Runout άξονων:

0.025mm

Ακτινωτό παιχνίδι:

0.02mm σε 450g

Παιχνίδι τελών:

0.08mm σε 450g

Ανώτατη αξονική δύναμη:

10N

Ανώτατη ακτινωτή δύναμη:

28N at10mm από τη φλάντζα

Διηλεκτρική δύναμη:

500VDC για ένα λεπτό

Αντίσταση μόνωσης:

100MΩ λ., 500VDC

Κατηγορία μόνωσης:

Επισημαίνω:

αβούρτσιστο συνεχές ρεύμα 4000 περιστροφή/λεπτό μηχανών

αβούρτσιστη συνεχής μηχανή 42mm

bldc 24v

Περιγραφή του προϊόντος

τετραγωνική αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή 42mm

ΕΝΔΕΙΞΕΙΣ ΤΩΝ ΠΡΟΤΥΠΩΝ

OWM 42 BLS 01

OWM: Μηχανή OWO
42: Μέγεθος πλαισίων μηχανών: χιλ.
BLS: Αβούρτσιστη μηχανή

01: Σειρά αριθ.

Χαρακτηριστικά γνωρίσματα:

Multi-pole σχέδιο, σταθερό τρέξιμο, πυκνότητα υψηλής δύναμης.

◆ΓΕΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Άνεμος τύπος	Τρίγωνο
Γωνία επίδρασης αιθουσών	ηλεκτρική γωνία 120 βαθμού
Άξονας που οργανώνεται έξω	0.025mm
Ακτινωτό παιχνίδι	το 0.02mm@450g
Παιχνίδι τελών	το 0.08mm@450g
Μέγιστη ακτινωτή δύναμη	28N @ 10mm από τη φλάντζα
Μέγιστη αξονική δύναμη	10N
Κατηγορία μόνωσης	Κατηγορία Ψ
Διηλεκτρική δύναμη	500VDC για ένα λεπτό
Αντίσταση μόνωσης	100MΩMin., 500VDC

◆ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Οδηγήστε το αριθ.	Χρώμα μολύβδου	Μετρητής μολύβδου	Λειτουργία	Περιγραφή
Οδηγήστε το αριθ.	Χρώμα μολύβδου	Μετρητής μολύβδου	Λειτουργία	Περιγραφή
1	Κόκκινος	UL1007 26AWG	Vcc	Τάση ανεφοδιασμού για τους αισθητήρες αιθουσών
2	Μπλε		Αίθουσα Α
3	Πράσινος		Αίθουσα Β
4	Άσπρος		Αίθουσα Γ
5	Μαύρος		GND	Έδαφος για τους αισθητήρες αιθουσών
6	Κίτρινος	UL1007 20AWG	Συγχρονίστε το Α
7	Κόκκινος		Φάση Β
8	Μαύρος		Φάση Γ

◆ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Πρότυπο	OWM42BLS01	OWM42BLS02	OWM42BLS03	OWM42BLS04
Αριθμός πόλων	8	8	8	8
Αριθμός φάσης	3	3	3	3
Εκτιμημένη τάση VDC	24	24	24	24
Εκτιμημένη περιστροφή/λεπτό ταχύτητας	4000	4000	4000	4000
Συνεχής ροπή N.m στάβλων	0,075	0,15	0,22	0,3
Εκτιμημένη ροπή N.m	0,0625	0,125	0,185	0,25
Εκτιμημένη δύναμη W	26	52.5	77.5	105
Μέγιστη ροπή N.m	0,19	0,38	0,56	0,75
Μέγιστο ρεύμα Α	5.4	10.6	15.5	20
Γραμμή - - ωμ αντίστασης γραμμών	1.8	0,8	0,55	0,28
Γραμμή - - αυτεπαγωγή mH γραμμών	2.6	1.2	0,8	0,54
Ροπή σταθερό Nm/A	0,035	0,0355	0,036	0,0376
Πίσω E.M.F V/KRPM	3.66	3.72	3.76	3.94
Αδράνεια g.cm2 στροφέων	24	48	72	96
Μήκος χιλ. σώματος	41	61	81	100
Μάζα κλ	0,3	0,45	0,65	0,8

Διαστάσεις:

500VDC αισθητήρας 42mm αβούρτσιστη συνεχής μηχανή 4000rpm 24v αιθουσών 1
Εφαρμογή:
1. Βιομηχανική βιομηχανία αυτοματοποίησης: Ηλεκτρονικά συστατικά, αυτόματα doods.
2.Household βιομηχανία συσκευών: Στεγνωτήρας τρίχας, θεριστής
3. Βιομηχανία οχημάτων: Φίλτρο αέρα αυτοκινήτων εφαρμοσμένης μηχανικής
4. Επιστημονική βιομηχανία οργάνων: ανιχνευτής αερίου ορυχείων, ποιοτικά αναλυτικά όργανα άνθρακα, envieronmnet ανιχνευτής, precisioncomputer ενσωματωμένες συσκευές.
5. Ιατρική βιομηχανία: Η βιοχημική συσκευή ανάλυσης, συσκευή ανάλυσης αιματολογίας, υποβάλλει σε φυγοκέντρωση
6. Άλλοι: Οπτική βιομηχανία διορθώσεων, κ.λπ.
500VDC αισθητήρας 42mm αβούρτσιστη συνεχής μηχανή 4000rpm 24v αιθουσών 2
