| Τροποποιημένο: | 1 |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | cartons+packing αφροί |
| Προθεσμία παράδοσης: | 5-30days |
| μέθοδος πληρωμής: | T/T, L/C |
ΕΝΔΕΙΞΕΙΣ ΤΩΝ ΠΡΟΤΥΠΩΝ:
OWM86BLS01
OWM: Μηχανή OWO
86: Μέγεθος 86mm πλαισίων
BLS: Τετραγωνική αβούρτσιστη συνεχής μηχανή
01: Αριθμός σειράς
| Άνεμος τύπος | Δέλτα |
| Γωνία επίδρασης αιθουσών | ηλεκτρική γωνία 120 βαθμού |
| Άξονας που οργανώνεται έξω | 0.05mm |
| Ακτινωτό παιχνίδι | το 0.02mm@450g |
| Παιχνίδι τελών | το 0.08mm@450g |
| Max.radial δύναμη | 220N @ 20mm από τη φλάντζα |
| Max.axial δύναμη | 60N |
| Κατηγορία μόνωσης | Κατηγορία Ψ |
| Διηλεκτρική δύναμη | 500VDC για ένα λεπτό |
| Αντίσταση μόνωσης | 100MΩMin., 500VDC |
ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ:
| Οδηγήστε το αριθ. | Χρώμα μολύβδου | Μετρητής μολύβδου | Λειτουργία | Περιγραφή |
| 1 | Κόκκινος |
UL1007 26AWG |
Vcc | Τάση ανεφοδιασμού για την αίθουσα |
| 2 | Μπλε | ΑΙΘΟΥΣΑ Α | ||
| 3 | Πράσινος | ΑΙΘΟΥΣΑ Β | ||
| 4 | Άσπρος | ΑΙΘΟΥΣΑ Γ | ||
| 5 | Μαύρος | GND | Έδαφος για τους αισθητήρες αιθουσών | |
| 6 | Yellow&Y/W |
UL1007 20AWG |
Συγχρονίστε το Α | |
| 7 | Red& R/W | Φάση Β | ||
| 8 | Black&B/W | Φάση Γ |
ΗΛΕΚΤΡΟΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ:
| Πρότυπο | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Αριθμός πόλων | 8 | 8 | 8 | 8 |
| Αριθμός φάσης | 3 | 3 | 3 | 3 |
| Εκτιμημένη τάση VDC | 48 | 48 | 48 | 48 |
| Εκτιμημένη περιστροφή/λεπτό ταχύτητας | 3000 | 3000 | 3000 | 3000 |
| Εκτιμημένη ροπή N.m | 0,35 | 0,7 | 1.4 | 2.1 |
| Εκτιμημένη δύναμη W | 110 | 220 | 440 | 660 |
| Μέγιστη ροπή N.m | 1.05 | 2.1 | 4.2 | 6.3 |
| Μέγιστο ρεύμα Α | 11 | 19 | 33 | 55 |
| Γραμμή - - ωμ αντίστασης γραμμών | 1.05 | 0,36 | 0,2 | 0,16 |
| Γραμμή - - αυτεπαγωγή mH γραμμών | 2.2 | 1.05 | 0,48 | 0,3 |
| Ροπή σταθερό Nm/A | 0,1 | 0,11 | 0,13 | 0,11 |
| Πίσω E.M.F | 10.5 | 11.5 | 13.5 | 11.5 |
| Αδράνεια g.cm2 στροφέων | 400 | 800 | 1600 | 2400 |
| Μήκος σώματος (L) χιλ. | 58 | 71 | 98 | 125 |
| Βάρος κλ | 1.5 | 1.85 | 2.6 | 4 |
Επάνω από τα στοιχεία είναι τυποποιημένα προϊόντα, μπορούμε να σχεδιάσουμε και να κάνουμε ως αίτημα του πελάτη.

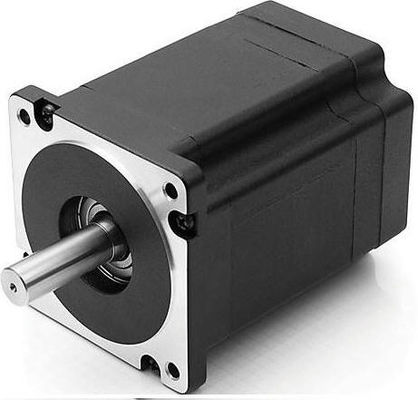

η μηχανή σειράς BLDC 86mm μπορεί να χρησιμοποιηθεί ευρέως με τη βιομηχανική αυτοματοποίηση, βαλβίδες αντλιών, ηλιακός εξοπλισμός
|
|
