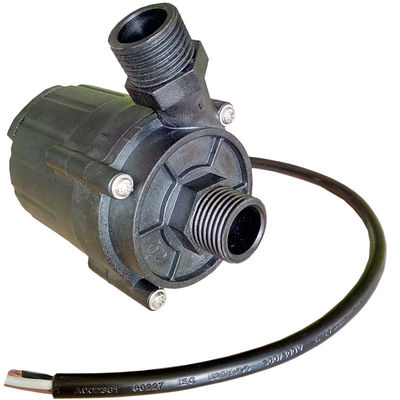

Υποβρύχια υδραντλία 24v BLDC για τη μηχανή λέιζερ τοπίων άρδευσης

24V ΣΥΝΕΧΗΣ DKB60 αβούρτσιστη φυγοκεντρική υδραντλία, αβούρτσιστη μηχανή με τον ενσωματωμένο ελεγκτή,

DKB60 βιομηχανική αβούρτσιστη ΣΥΝΕΧΗΣ υδραντλία σειράς

Ώθηση/κυκλοφορία/μεταβλητός-συχνότητα/χαμηλού θορύβου/φυγοκεντρικός έλεγχος pump/PWM

■Εφαρμογές

■Χαρακτηριστικά γνωρίσματα
◆Φυγοκεντρική αντλία
◆Μαγνητική μετάδοση δύναμης (δομή αντλιών ασπίδων)
◆Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή υψηλής αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.
◆Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος
◆Έλεγχος ταχύτητας σημάτων PWM
◆Με το σταθερό έλεγχο ροής
◆Αντίστροφη προστασία πολικότητας (προαιρετική)
◆Ξηρά τρέχοντας προστασία (προαιρετική)
◆Πέρα από την τάση, πέρα από την τρέχουσα προστασία
◆Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας

■Τεχνική περιγραφή (μέρη σε επαφή με το υγρό)
Επικεφαλής κατοικία αντλιών: PPS+GF
Στροφείο: PPS+GF
Κοιλότητα ασπίδων: PPS+GF
Μανίκι άξονων: Κεραμικό μανίκι σύνθετων υλικών ρητίνης άνθρακα
Άξονας: άξονας κεραμικής/άξονας ανοξείδωτου
Δαχτυλίδι με σφραγιδόλιθο: EPDM

■Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)
Οδηγώντας ηλεκτρομαγνήτης: Πλαστική μαγνητική σχηματοποίηση
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Πλαίσιο καλωδίων μηχανών: PPA+GF (μαύρος)
Κατοικία αντλιών: PPS+GF (UV αντίσταση)
Υποστήριγμα: Ανοξείδωτο SUS 304
Στεφάνη υποστηριγμάτων: ΗΠΑ 304 ανοξείδωτο steel+ που μετριάζει το λαστιχένιο δαχτυλίδι
Στεγανοποιήστε βασισμένος στην εκτίμηση IP65 (en60529)
Καλωδίωση: 3 μόλυβδοι/ο αδιάβροχος συνδετήρας είναι προαιρετικοί
Διάμετρος ακροφυσίων: 20.5mm (εσωτερική διάμετρος: 14.5mm)

■Πρότυπες προδιαγραφές

DKB60-24G 24 Β


■Τοποθετώντας οδηγία
DKB60 οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,
Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.

1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.

2: Χρησιμοποιήστε το συνιστώμενο περασμένο κλωστή διάμετρος σωλήνα που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.

3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.

5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς αγκώνων (δείτε το σχήμα 2).

7: Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.

       σχήμα 1              σχήμα 2                       σχήμα 3

■Παράμετρος θερμοκρασίας
Μέση υγρή θερμοκρασία: -25℃ σε +105℃ (- 13°F + 221°F)
Περιβαλλοντική θερμοκρασία εργασίας: -10℃ σε +100℃ (14°F σε +212°F)
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F)
(μέχρι 100 ℃, αλλά αυτό θα κοντύνουν τη ζωή υπηρεσιών)

■Πίεση συστημάτων
φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.

■Σειρά τάσης
Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 18V - 30V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.

Μέσο υγρό: καθαρό νερό, υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)

■Περιγραφή της καλωδίωσης
Τυποποιημένο μήκος του καλωδίου: 40 ΕΚΑΤ. (ΜΗΝ ΣΥΡΕΤΕ ΤΟ ΚΑΛΏΔΙΟ)

Ο Μαύρος: Συνεχές ρεύμα -
 Γκρίζος: PWM
 Καφετής: Συνεχής ρεύμα +

■Περιγραφή PWM

Τρεις τρόποι για τον κανονισμό ταχύτητας

1: 0-5V αναλογική τάση
2: Αναλογία 0%-100% κύκλων καθήκοντος PWM (διάγραμμα κατωτέρω)
3: Συχνότητα εισαγωγής PWM (1K-10K Hz)

Όλα τα datas είναι εξατομικεύσιμα για τον πελάτη

■Δομή αντλιών

■Υπηρεσία προσαρμογής:
1: Τα μέρη αντλιών εξατομικεύσιμα σύμφωνα με τις συγκεκριμένες απαιτήσεις πελατών
2: Παράμετροι απόδοσης αντλιών εξατομικεύσιμες σύμφωνα με τις απαιτήσεις του πελάτη
3: Προαιρετικά εξαρτήματα της αντλίας εξατομικεύσιμης σύμφωνα με τις απαιτήσεις του πελάτη
4: Ειδικό πρόγραμμα κυκλωμάτων εξατομικεύσιμο σύμφωνα με τις απαιτήσεις πελατών
5: Η εξωτερική κατοικία μπορεί να είναι εξατομικεύσιμη σύμφωνα με τις απαιτήσεις του πελάτη

■Διάγραμμα καμπυλών

■Γενικές διαστάσεις υδραντλιών

■Γενικές διαστάσεις υδραντλιών (barb ένωση μανικών)
