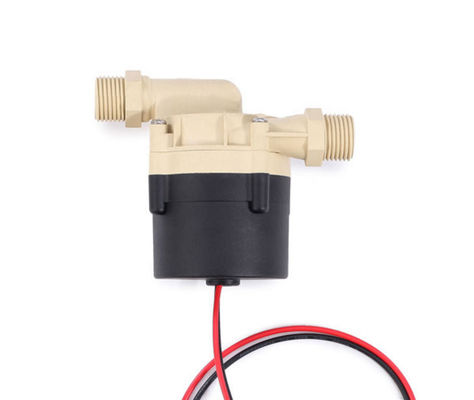

Μίνι φυγοκεντρική υδραντλία 24 βολτ BLDC για τη σωλήνωση που ωθεί τον έλεγχο PWM

μίνι αβούρτσιστη ΣΥΝΕΧΗΣ φυγοκεντρική υδραντλία για την ώθηση θερμοσιφώνων αερίου, συνεχές ρεύμα 24V

DKB60TSA βιομηχανική αβούρτσιστη ΣΥΝΕΧΗΣ υδραντλία σειράς

Ώθηση/κυκλοφορία/μεταβλητός-συχνότητα/χαμηλού θορύβου/φυγοκεντρικός έλεγχος pump/PWM

■Εφαρμογές

1: Κυκλοφορία νερού ηλιακής θέρμανσης
2: Εξοπλισμοί καθαρισμού νερού
3: Μηχανές πόσιμου νερού
4: Αυτόματος διανομέας νερού
5: Εξοπλισμός υδρόψυξης
6: Ψύξη μηχανών
7: Ψύξη εξοπλισμού θέρμανσης
8:  Δροσίζοντας πύργοι
9: Τοπίο άρδευσης

■Χαρακτηριστικά γνωρίσματα
◆Φυγοκεντρική αντλία
◆Μαγνητική μετάδοση δύναμης (δομή αντλιών ασπίδων)
◆Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή υψηλής αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.
◆Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος
◆Έλεγχος ταχύτητας σημάτων PWM
◆Με το σταθερό έλεγχο ροής
◆Αντίστροφη προστασία πολικότητας (προαιρετική)
◆Ξηρά τρέχοντας προστασία (προαιρετική)
◆Πέρα από την τάση, πέρα από την τρέχουσα προστασία
◆Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας

■Τεχνική περιγραφή (μέρη σε επαφή με το υγρό)
Επικεφαλής κατοικία αντλιών: PK+GF
Στροφείο: PPE+GF
Κοιλότητα ασπίδων: PK+GF
Μανίκι άξονων: Κεραμικό μανίκι σύνθετων υλικών ρητίνης άνθρακα
Άξονας: άξονας κεραμικής/άξονας ανοξείδωτου
Δαχτυλίδι με σφραγιδόλιθο: EPDM

■Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)
Οδηγώντας ηλεκτρομαγνήτης: Πλαστική μαγνητική σχηματοποίηση
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Πλαίσιο καλωδίων μηχανών: PPA+GF (μαύρος)
Κατοικία αντλιών: PPS+GF (UV αντίσταση)
Υποστήριγμα: Ανοξείδωτο SUS 304
Στεφάνη υποστηριγμάτων: ΗΠΑ 304 ανοξείδωτο steel+ που μετριάζει το λαστιχένιο δαχτυλίδι
Στεγανοποιήστε βασισμένος στην εκτίμηση IP65 (en60529)
Καλωδίωση: 3 μόλυβδοι/ο αδιάβροχος συνδετήρας είναι προαιρετικοί
Διάμετρος ακροφυσίων: 20.5mm (εσωτερική διάμετρος: 14.5mm)

■Πρότυπες προδιαγραφές

DKB60TSA-24G 24 Β


■Τοποθετώντας οδηγία
DKB60TSA οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,
Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.

1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.

2: Χρησιμοποιήστε το συνιστώμενο περασμένο κλωστή διάμετρος σωλήνα που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.

3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.

5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς αγκώνων (δείτε το σχήμα 2).

7: Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.

  σχήμα 1                  σχήμα 2                        σχήμα 3

■Παράμετρος θερμοκρασίας
Μέση υγρή θερμοκρασία: -25℃ σε +105℃ (- 13°F + 221°F)
Περιβαλλοντική θερμοκρασία εργασίας: -10℃ σε +100℃ (14°F σε +212°F)
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F)
(μέχρι 100 ℃, αλλά αυτό θα κοντύνουν τη ζωή υπηρεσιών)

■Πίεση συστημάτων
φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.

■Σειρά τάσης
Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 16V - 30V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.

Μέσο υγρό: καθαρό νερό, υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)

■Ηλεκτρική παράμετρος
Προδιαγραφή:
Καμία προδιαγραφή κατηγορίας
1 εκτιμημένη τάση 24V
2 εφαρμόσιμη τάση 16V-30V
3 εκτιμημένη δύναμη 5-55W
3 σειρά 0-22L/minuts ροής
4 σειρά του ανελκυστήρα 011M
5 θόρυβος ≤40dB
6 ζωή υπηρεσιών 20000H
7 λειτουργούσα συνεχής εργασία τρόπου
8 διάμετρος του κολπίσκου 20.5mm (διάμετρος εσωτερικών: 14.5mm)
9 διάμετρος της εξόδου 20.5mm (διάμετρος εσωτερικών: 14.5mm)

■Περιγραφή της καλωδίωσης
Τυποποιημένο μήκος του καλωδίου: 40 ΕΚΑΤ. (ΜΗΝ ΣΥΡΕΤΕ ΤΟ ΚΑΛΏΔΙΟ)

■Περιγραφή PWM

Τρεις τρόποι για τον κανονισμό ταχύτητας

1: 0-5V αναλογική τάση
2: Αναλογία 0%-100% κύκλων καθήκοντος PWM (διάγραμμα κατωτέρω)
3: Συχνότητα εισαγωγής PWM (1K-10K Hz)

Όλα τα datas είναι εξατομικεύσιμα για τον πελάτη

■Υπηρεσία προσαρμογής:
1: Τα μέρη αντλιών εξατομικεύσιμα σύμφωνα με τις συγκεκριμένες απαιτήσεις πελατών
2: Παράμετροι απόδοσης αντλιών εξατομικεύσιμες σύμφωνα με τις απαιτήσεις του πελάτη
3: Προαιρετικά εξαρτήματα της αντλίας εξατομικεύσιμης σύμφωνα με τις απαιτήσεις του πελάτη
4: Ειδικό πρόγραμμα κυκλωμάτων εξατομικεύσιμο σύμφωνα με τις απαιτήσεις πελατών
5: Η εξωτερική κατοικία μπορεί να είναι εξατομικεύσιμη σύμφωνα με τις απαιτήσεις του πελάτη

■Διάγραμμα καμπυλών

■Δομή υδραντλιών

■Γενικές διαστάσεις υδραντλιών
