πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc

Τροποποιημένο: 1
μέθοδος πληρωμής: L/C, T/T
Πληροφορίες λεπτομερειών
Περιγραφή του προϊόντος
Λεπτομέρειες
Τόπος καταγωγής
ΚΙΝΑ
Μάρκα
JUYI
Αριθμό μοντέλου
Jyqd-v8.5e-χ
Τάση εισαγωγής:
18-50VDC
MAX ΠΟΥ ΛΕΙΤΟΥΡΓΕΙ ΤΟ ΡΕΥΜΑ:
17A
ΚΑΝΟΝΙΣΜΌΣ ΤΑΧΎΤΗΤΑΣ PWM:
Συχνότητα PWM: 1K-10KHz, dutycycle 0-100%
Αναλογικός κανονισμός ταχύτητας τάσης:
0-5V
Επισημαίνω:

500w αβούρτσιστος συνεχής οδηγός

,

50w αβούρτσιστος συνεχής οδηγός

,

500w αβούρτσιστος ελεγκτής μηχανών

Περιγραφή του προϊόντος
Περιγραφή προϊόντων

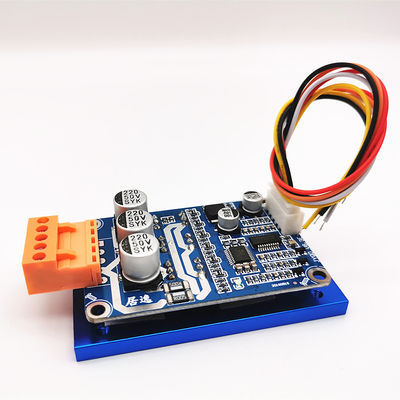

Το jyqd-v8.5e-χ είναι πολύ συμπαγής πίνακας οδηγών μηχανών PWM μεγέθους BLDC με το heatsink, το συνδετήρα, τα καλώδια και τις απαραίτητες τυποποιημένες λειτουργίες, η ευνοϊκή τιμή και η αξιόπιστη απόδοσή της είναι ανταγωνιστικές για τις βιομηχανικές και εμπορικές εφαρμογές.
Τα του που εφαρμόζονται ευρέως από τους παγκόσμιους πελάτες σχεδόν για 8 έτη, το ώριμο και σταθερό σχέδιό του είναι ικανά για πολλές εφαρμογές.
πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 0
ΔΙΑΜΟΡΦΩΣΤΕ ΤΟ ΑΡΙΘ.
Jyqd-v8.5e-χ
ΛΕΙΤΟΥΡΓΟΥΣΑ ΘΕΡΜΟΚΡΑΣΙΑ
20-85℃
ΤΑΣΗ ΕΙΣΑΓΩΓΗΣ
18-50VDC
MAX ΠΟΥ ΛΕΙΤΟΥΡΓΕΙ ΤΟ ΡΕΥΜΑ
17A
ΚΑΝΟΝΙΣΜΌΣ ΤΑΧΎΤΗΤΑΣ PWM
Συχνότητα PWM: 1K-10KHz, dutycycle 0-100%
ΑΝΑΛΟΓΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΤΑΧΥΤΗΤΑΣ ΤΑΣΗΣ
0-5V
πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 1
πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 2
πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 3
Οδηγίες αίτησης
1: Επιβεβαιώστε ότι τα paraparameters τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.
2: Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (μας ελάτε σε επαφή με για την καθοδήγηση)

  •

3: Το jyqd-v8.5e-χ είναι sensorless πίνακας οδηγών μηχανών BLDC με το heatsink, συνδετήρες, καλώδια, μπορεί να οδηγήσει τη μηχανή BLDC κάτω από 700W, αλλά τον κανονικό εξαερισμό αναγκών.
4: Η καρφίτσα «5V» στον πίνακα οδηγών είναι απαγορευμένη για να συνδέσει με την εξωτερική δύναμη equipment.it είναι μόνο κοστούμι για το εξωτερικό ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας, την αντιστροφή και τη swtiching λειτουργία singnal.
5: Παρακαλώ πάρτε τη σημείωση ότι ο πίνακας οδηγών jyqd-v8.5e-χ δεν έχει καμία αντι-αντίστροφη προστασία σύνδεσης, θα βλάψει μόνιμα τον πίνακα οδηγών εάν σύνδεση πολικότητας.

πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 4
πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 5
Περιγραφή της καλωδίωσης
1. Λιμένας ελέγχου
5V — Εσωτερική τάση παραγωγής πινάκων οδηγών, για το εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία
Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» είναι μπροστινή κατεύθυνση, συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1V -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1K-10KHz Κύκλος καθήκοντος 0-100%
Παραγωγή σημάτων σφυγμού μ-ταχύτητας
GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων οδηγών

2. Λιμένας δύναμης
ΜΑ -φάση Α μηχανών
ΜΒ - φάση Β μηχανών
MC- φάση Γ μηχανών

GND-ΣΥΝΕΧΕΣ ΡΕΎΜΑ
VCC-Συνεχής ρεύμα +

3: Παρατηρήσεις
1. Ηχρήσηπροστάτευσετακαλώδιαεάνοπίνακαςοδηγώνέχειτηναπόστασηπερισσότερων από50εκατ.απότημηχανή, διαφορετικάμπορείνα οδηγήσειστηνανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.
2. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.
3. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.


Γενικές διαστάσεις

Μέγεθος πινάκων εξατομικεύσιμο στα αιτήματά σας.
πίνακας jyqd-v8.5e-χ οδηγών μηχανών 18-50V 500W bldc 6

Παρακαλώ μας ελάτε σε επαφή με εάν χρειάζεστε τη τεχνική υποστήριξη.
Ο cOem, υπηρεσία ODM είναι διαθέσιμος!
