Λεπτομέρειες:
|
| Τάση εργασίας: | 24V | Λειτουργώντας ρεύμα: | 15A |
|---|---|---|---|
| Έλεγχος ταχύτητας: | 0-5V | Παραγωγή σημάτων σφυγμού ταχύτητας: | ναι |
| O.V / L.V προστασία: | ναι | Χρώμα: | Πράσινος |
| Υψηλό φως: | 15a αβούρτσιστος οδηγός ΣΥΝΕΧΩΝ μηχανών,24V αβούρτσιστος οδηγός ΣΥΝΕΧΩΝ μηχανών,Jyqd-V6.3E2 |
||

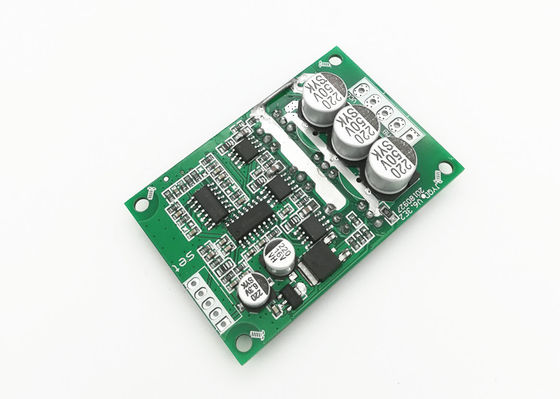

| Πρότυπος αριθμός | Jyqd-V6.3E2 |
| Λειτουργούντα temp. | 20-85℃ |
| Λειτουργούσα τάση | 24V |
| Cont.working ρεύμα | 15A |
| · Έλεγχος ταχύτητας PWM | Συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100% |
| Αναλογικός κανονισμός ταχύτητας τάσης | 0-5V |
| O.V / L.V προστασία | Περιλάβετε |
| Παραγωγή σημάτων σφυγμού ταχύτητας | Περιλάβετε |
| Σημειώσεις εφαρμογής: |
| 1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά του πίνακα οδηγών όπως διευκρινίζεται. |
| 2. Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (δείτε τη σύνδεση για το πώς να κάνει τη ρύθμιση) |
| 3. Jyqd-V6.3E2 ο πίνακας οδηγών είναι γυμνός πίνακας χωρίς κατοικία και heatsink. Εάν η δύναμη της μηχανής κάτω από 60W, αυτό δεν πρέπει να προσθέσει heatsink, πρέπει μόνο να εξασφαλίσει τον κανονικούς εξαερισμό και καλά τη μόνωση. Εάν η δύναμη της μηχανής περισσότερο από 100W, αυτό πρέπει να προσθέσει heatsink όπως το διάγραμμα όπως κατωτέρω. |
|
4. Το τερματικό «σημάτων» στον πίνακα οδηγών jyqd-V6.3E2 είναι το σήμα παραγωγής σφυγμού ταχύτητας μηχανών (αντιφατική παραγωγή), και το μέγιστο ρεύμα παραγωγής είναι λιγότερο από 5mA.
|
