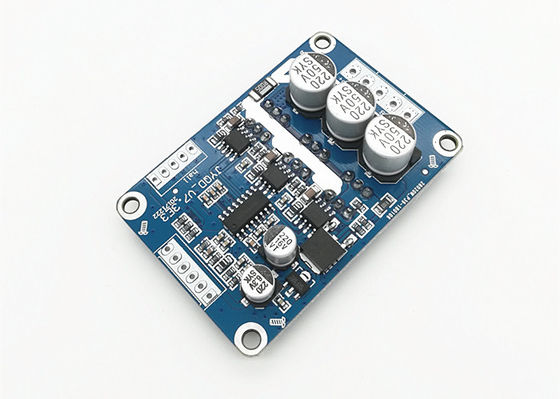

Name: JYQD - V7.3E3 3 τρέχων PWM ΣΥΝΕΧΏΝ μηχανών φάσης αβούρτσιστος έλεγχος ταχύτητας οδηγών 15A
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V7.3E3
Availability: InStock

Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
τυποποιημένη συσκευασία:	ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Προθεσμία παράδοσης:	5-10 ημέρες
μέθοδος πληρωμής:	T/T, L/C, Paypal
Ικανότητα εφοδιασμού:	1000sets/day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

ΚΙΝΑ

Μάρκα

JUYI

Αριθμό μοντέλου

Jyqd-V7.3E3

Τάση εργασίας:

12V-36VDC

Λειτουργώντας ρεύμα:

15A

Έλεγχος ταχύτητας PWM:

(1-20KHZ) κύκλος καθήκοντος 0-100%

Παραγωγή σημάτων σφυγμού ταχύτητας:

ναι

Μορφή:

Ορθογώνιο

ΑΝΑΛΟΓΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΤΑΧΥΤΗΤΑΣ ΤΑΣΗΣ (Β):

0 - 5V

Επισημαίνω:

bldc οδηγός μηχανών

αβούρτσιστος οδηγός μηχανών

Περιγραφή του προϊόντος

Jyqd-V7.3E3 μηχανή driver24VDC, τρέχων PWM έλεγχος επίδρασης BLDC αιθουσών ταχύτητας 15A

ΠΡΟΤΥΠΟ

ΛΕΙΤΟΥΡΓΟΥΣΑ ΘΕΡΜΟΚΡΑΣΙΑ (℃)

ΛΕΙΤΟΥΡΓΟΥΣΑ ΤΑΣΗ (Β)

ΑΝΩΤΑΤΗ δύναμη

· ΣΥΝΕΧΕΣ ΛΕΙΤΟΥΡΓΟΥΝ ΡΕΥΜΑ

(α)

ΚΑΝΟΝΙΣΜΌΣ ΤΑΧΎΤΗΤΑΣ PWM

(1-20KHZ)

ΑΝΑΛΟΓΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΤΑΧΥΤΗΤΑΣ ΤΑΣΗΣ (Β)

Παραγωγή σημάτων σφυγμού ταχύτητας

Jyqd-V7.3E3

20-85℃

12V-36V

500W

15A

Κύκλος καθήκοντος

0-100%

0-5V

√

Εφαρμογές:

Ανεμιστήρας BLDC

Μηχανή BLDC

Ανεμιστήρας αέρα BLDC

Θεριστής χορτοταπήτων BLDC

Διάγραμμα καλωδίωσης

1. Λιμένας ελέγχου

5V — εσωτερική τάση παραγωγής πινάκων οδηγών, εξωτερικός ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία

Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.

VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%

EL — επιτρέψτε τον έλεγχο λιμένων. Συνδέστε 5V ή κανένας συνδέστε για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.

Παραγωγή σημάτων σφυγμού ταχύτητας σημάτων

GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive

2. Λιμένας δύναμης

ΜΑ -φάση Α μηχανών

ΜΒ - φάση Β μηχανών

MC- φάση Γ μηχανών

GND -ΣΥΝΕΧΕΣ ΡΕΎΜΑ

VCC-Συνεχής ρεύμα +

3: Λιμένας αισθητήρων αιθουσών

Εκτάριο- Αίθουσα α

HB-Αίθουσα β

Hc-Αίθουσα γ

GND-GND

5V-5V παραγωγή

Διαστατικό σχέδιο

Οδηγίες αίτησης
1.	Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.
2.	Εφαρμόσιμη στην αβούρτσιστη συνεχή μηχανή αιθουσών με την αίθουσα σε 120°, όχι η ακολουθία γραμμών αιθουσών όλων των κατασκευαστών αντιστοιχεί, μπορείτε να ρυθμίσετε την ακολουθία γραμμών αιθουσών ή την τριφασική ακολουθία γραμμών μηχανών σύμφωνα με την πραγματική κατάσταση, για να επιτύχετε την καλύτερη οδηγώντας επίδραση.
3.	Jyqd-V7.5E είναι πίνακας οδηγών χωρίς κατοικία και heatsink, μπορεί να οδηγήσει τη μηχανή κάτω από 100 Watt χωρίς οποιοδήποτε heatsink, αλλά τον κανονικό εξαερισμό αναγκών.
4.	Ο λιμένας παραγωγής 5V στον πίνακα κίνησης είναι απαγορευμένος για να συνδέσει τον εξωτερικό εξοπλισμό δύναμης. Ισχύει μόνο στο εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας, τη μετατροπή και τη διευκόλυνση της λειτουργίας

ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JYQD-V7.3E3

JYQD-V7.3E3-English.pdf
