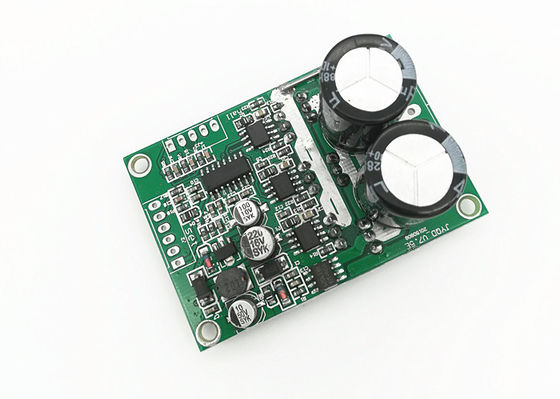

Name: Τριφασικό Pwm Mosfet ελέγχου ταχύτητας οδηγών συνεχών μηχανών BLDC
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V7.5E
Price: Διαπραγματεύσιμα USD
Availability: InStock

Τροποποιημένο:	1 σύνολο
Τιμή:	Διαπραγματεύσιμα
τυποποιημένη συσκευασία:	ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Προθεσμία παράδοσης:	5-10 ημέρες
μέθοδος πληρωμής:	T/T, L/C, Paypal
Ικανότητα εφοδιασμού:	1000sets/day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

ΚΙΝΑ

Μάρκα

JUYI

Αριθμό μοντέλου

Jyqd-V7.5E

Τάση εργασίας:

36VDC

Λειτουργώντας ρεύμα:

15A

Έλεγχος ταχύτητας PWM:

ναι

Παραγωγή σημάτων σφυγμού ταχύτητας:

Περιλάβετε

Λειτουργούσα θερμοκρασία:

20-85℃

ανώτατη δύναμη:

700w

Επισημαίνω:

συνεχές ρεύμα μηχανών οδηγών pwm

pwm έλεγχος μηχανών 3 φάσης

bldc έλεγχος μηχανών pwm

Περιγραφή του προϊόντος

Συμπαγής οδηγός 36VDC, τρέχων PWM έλεγχος μηχανών επίδρασης BLDC αιθουσών μεγέθους ταχύτητας 15A

ΠΡΟΤΥΠΟ

ΛΕΙΤΟΥΡΓΟΥΣΑ ΘΕΡΜΟΚΡΑΣΙΑ (℃)

ΛΕΙΤΟΥΡΓΟΥΣΑ ΤΑΣΗ (Β)

ΑΝΩΤΑΤΗ δύναμη

· ΣΥΝΕΧΕΣ ΛΕΙΤΟΥΡΓΟΥΝ ΡΕΥΜΑ

(α)

ΚΑΝΟΝΙΣΜΌΣ ΤΑΧΎΤΗΤΑΣ PWM

(1-20KHZ)

ΑΝΑΛΟΓΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΤΑΧΥΤΗΤΑΣ ΤΑΣΗΣ (Β)

Παραγωγή σημάτων σφυγμού ταχύτητας

Jyqd-V7.5E

20-85℃

DC36V

700W

15A

Κύκλος καθήκοντος

0-100%

0-5V

√

Εφαρμογές:

Ανεμιστήρας BLDC

Μηχανή BLDC

Ανεμιστήρας αέρα BLDC

Υδραντλία BLDC

Διάγραμμα καλωδίωσης

1. Λιμένας ελέγχου

5V — εσωτερική τάση παραγωγής πινάκων οδηγών, εξωτερικός ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία

Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.

VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%

EL — επιτρέψτε τον έλεγχο λιμένων. Συνδέστε 5V ή κανένας συνδέστε για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.

Παραγωγή σημάτων σφυγμού ταχύτητας σημάτων

GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive

2. Λιμένας δύναμης

ΜΑ -φάση Α μηχανών

ΜΒ - φάση Β μηχανών

MC- φάση Γ μηχανών

GND -ΣΥΝΕΧΕΣ ΡΕΎΜΑ

VCC-Συνεχής ρεύμα +

3: Λιμένας αισθητήρων αιθουσών

Εκτάριο- Αίθουσα α

HB-Αίθουσα β

Hc-Αίθουσα γ

GND-GND

5V-5V παραγωγή

4. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.

5. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.

6. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.

Διαστατικό σχέδιο

Οδηγίες αίτησης
1.	Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.
2.	Εφαρμόσιμη στην αβούρτσιστη συνεχή μηχανή αιθουσών με την αίθουσα σε 120°, όχι η ακολουθία γραμμών αιθουσών όλων των κατασκευαστών αντιστοιχεί, μπορείτε να ρυθμίσετε την ακολουθία γραμμών αιθουσών ή την τριφασική ακολουθία γραμμών μηχανών σύμφωνα με την πραγματική κατάσταση, για να επιτύχετε την καλύτερη οδηγώντας επίδραση.
3.	Jyqd-V7.5E είναι πίνακας οδηγών χωρίς κατοικία και heatsink, μπορεί να οδηγήσει τη μηχανή κάτω από 100 Watt χωρίς οποιοδήποτε heatsink, αλλά τον κανονικό εξαερισμό αναγκών.
4.	Ο λιμένας παραγωγής 5V στον πίνακα κίνησης είναι απαγορευμένος για να συνδέσει τον εξωτερικό εξοπλισμό δύναμης. Ισχύει μόνο στο εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας, τη μετατροπή και τη διευκόλυνση της λειτουργίας

ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JYQD-V7.5E

JYQD-V7.5E-English.pdf
