| Πρότυπο: Jyqd-V7.0 |
| Λειτουργούσα θερμοκρασία: - 20-85℃ |
| Λειτουργούσα τάση: 12V/24V |
| Ανώτατο ρεύμα: 3A |
| Συνεχές λειτουργούν ρεύμα: 2A |
| Κανονισμός ταχύτητας PWM (1-20khz): κύκλος καθήκοντος 0-100% |
| Αναλογικός κανονισμός ταχύτητας τάσης: 0-5V |
| Οδηγήσεων λάθους: Ναι |
Οδηγίες αίτησης
1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.
2. Εφαρμόσιμη στην αβούρτσιστη συνεχή μηχανή αιθουσών με την αίθουσα σε 120°, όχι η ακολουθία γραμμών αιθουσών όλων των κατασκευαστών αντιστοιχεί, μπορείτε να ρυθμίσετε την ακολουθία γραμμών αιθουσών ή την τριφασική ακολουθία γραμμών μηχανών σύμφωνα με την πραγματική κατάσταση, για να επιτύχετε την καλύτερη οδηγώντας επίδραση.

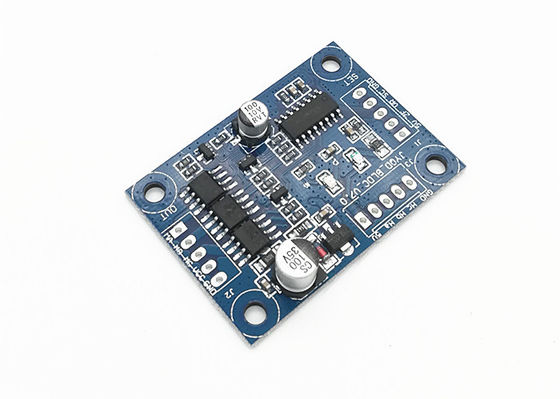

3. Jyqd-V7.0 είναι πίνακας οδηγών χωρίς κατοικία και heatsink, μπορεί να οδηγήσει τη μηχανή κάτω από 36 Watt χωρίς οποιοδήποτε heatsink, αλλά τον κανονικό εξαερισμό αναγκών.
4. Ο λιμένας παραγωγής 5V στον πίνακα κίνησης είναι απαγορευμένος για να συνδέσει τον εξωτερικό εξοπλισμό δύναμης. Ισχύει μόνο στο εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας, τη μετατροπή και τη διευκόλυνση της λειτουργίας
Διάγραμμα καλωδίωσης
1. Λιμένας ελέγχου
5V — εσωτερική τάση παραγωγής πινάκων οδηγών, εξωτερικός ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία
Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%
Sc-επιτρέψτε τον έλεγχο λιμένων. Συνδέστε 5V ή κανένας συνδέστε για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.
GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive
2. Λιμένας δύναμης
ΜΑ -φάση Α μηχανών
ΜΒ - φάση Β μηχανών
MC- φάση Γ μηχανών
GND-ΣΥΝΕΧΕΣ ΡΕΎΜΑ
VCC-Συνεχής ρεύμα +
3: Λιμένας αισθητήρων αιθουσών
Εκτάριο- Αίθουσα α
HB-Αίθουσα β
Hc-Αίθουσα γ
GND-GND
5V-5V παραγωγή
4. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.
5. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 2,54 χιλ.
6. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.
Διαστατικό σχέδιο
