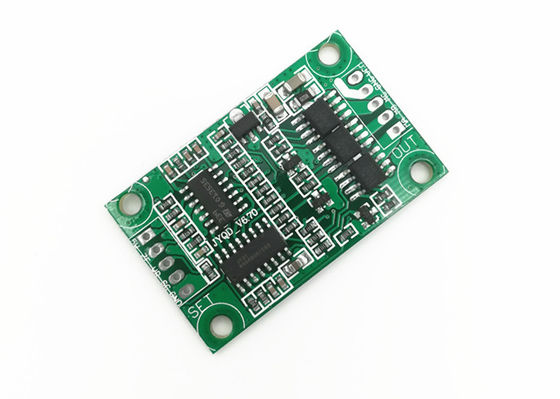

Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος

Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος
Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος

Μεγάλες Εικόνας :  Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: JUYI
Αριθμό μοντέλου: Jyqd-V6.7
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Χρόνος παράδοσης: 5-10 ημέρες
Όροι πληρωμής: T/T, L/C, Paypal
Δυνατότητα προσφοράς: 1000sets/day

Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος

περιγραφή
Τάση εργασίας: 12V-24V Λειτουργώντας ρεύμα: 2A
Έλεγχος ταχύτητας: PWM ή 0-5V Λειτουργούντα Temp.: 20-85℃
Ανώτατο ρεύμα: 3A Αναλογικός κανονισμός ταχύτητας τάσης: 0-5V
Υψηλό φως:

bldc οδηγός μηχανών

,

οδηγός μηχανών 3 φάσης

Μικρός οδηγός μηχανών μεγέθους jyqd-V6.7 BLDC 12V-24VDC 3A για τη sensorless μηχανή BLDC

(Για την αβούρτσιστη ΣΥΝΕΧΗ μηχανή Sensorless)

Πρότυπος αριθμός Jyqd-V6.7
Λειτουργούντα temp. 20-85℃
Λειτουργούσα τάση 12V/24V
Ανώτατο ρεύμα 3A
Cont.working ρεύμα 2A
· Έλεγχος ταχύτητας PWM Συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%
Αναλογικός κανονισμός ταχύτητας τάσης 0-5V
Παραγωγή σημάτων σφυγμού ταχύτητας ΝΑΙ

Σημειώσεις εφαρμογής:

1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά του πίνακα οδηγών όπως διευκρινίζεται.

2. Αυτός ο πίνακας οδηγών μηχανών BLDC χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (δείτε τη σύνδεση για το πώς να κάνει τη ρύθμιση)

3. Jyqd-V6.7 ο πίνακας οδηγών είναι γυμνός πίνακας χωρίς κατοικία και heatsink. Εάν η δύναμη της μηχανής κάτω από 60W, αυτό δεν πρέπει να προσθέσει heatsink, πρέπει μόνο να εξασφαλίσει τον κανονικούς εξαερισμό και καλά τη μόνωση. Εάν η δύναμη της μηχανής περισσότερο από 36W, αυτό πρέπει να προσθέσει heatsink όπως το διάγραμμα όπως κατωτέρω.

4. Παρακαλώ πάρτε τη σημείωση ότι ο πίνακας οδηγών jyqd-V6.7 δεν έχει καμία αντι-αντίστροφη προστασία σύνδεσης, θα βλάψει μόνιμα τον πίνακα οδηγών εάν σύνδεση πολικότητας.

5. Ο λιμένας παραγωγής 5V στον πίνακα οδηγών απαγορεύει συνδέει την εξωτερική συσκευή. Ισχύει μόνο στο εξωτερικούς ποτενσιόμετρο και το διακόπτη του πίνακα για τον κανονισμό και την αντιστροφή ταχύτητας.

6. Το τερματικό «Sc» στον πίνακα οδηγών jyqd-V6.7 είναι το σήμα παραγωγής σφυγμού ταχύτητας μηχανών (αντιφατική παραγωγή), και το μέγιστο ρεύμα παραγωγής είναι λιγότερο από 5mA.

Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος 0
   Διάγραμμα πινάκων οδηγών


Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος 1
Διάγραμμα καλωδίωσης
Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος 2


5V -Εσωτερική τάση παραγωγής πινάκων οδηγών
Sc - Λιμένας παραγωγής σημάτων σφυγμού ταχύτητας μηχανών, σήμα σφυγμού 5V.

1. Λιμένας ελέγχου
Z/F- Περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR -Λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%
GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive

2. Λιμένας δύναμης
ΜΑ -φάση Α μηχανών
ΜΒ - φάση Β μηχανών
MC- φάση Γ μηχανών
GND-ΣΥΝΕΧΕΣ ΡΕΎΜΑ
VCC-Συνεχής ρεύμα +

3. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.

4.Control απόσταση λιμένων: 2.54mm, απόσταση λιμένων δύναμης: 2,54 χιλ.

5. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.


Διαστατικό σχέδιο
Γυμνός πίνακας παραγωγής σημάτων σφυγμού ταχύτητας οδηγών ΣΥΝΕΧΩΝ μηχανών ορθογωνίων αβούρτσιστος 3


ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JYQD-V6.7
