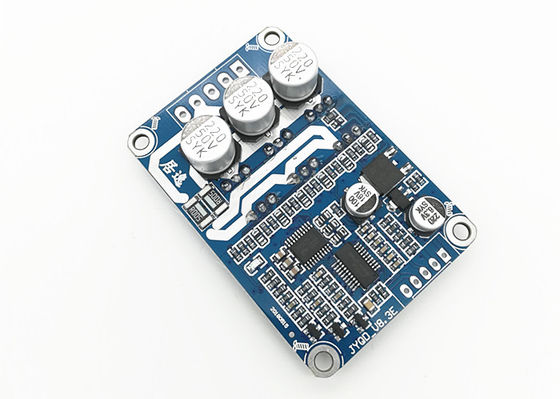

Name: Αβούρτσιστος ελεγκτής μηχανών 20-85℃ Sensorless, οδηγός 24V Sensorless Bldc
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V8.3E
Availability: InStock

Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
τυποποιημένη συσκευασία:	ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Προθεσμία παράδοσης:	5-10 ημέρες
μέθοδος πληρωμής:	T/T, L/C, Paypal
Ικανότητα εφοδιασμού:	1000sets/day

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

ΚΙΝΑ

Μάρκα

JUYI

Αριθμό μοντέλου

Jyqd-V8.3E

Τάση εργασίας:

24-36V συνεχές ρεύμα

Λειτουργώντας ρεύμα:

15A

Κατάλληλη μηχανή:

sensorless μηχανή

Λειτουργούντα Temp.:

20-85℃

Κύκλος καθήκοντος:

0-100%

Γυμνός πίνακας:

ναι

Επισημαίνω:

bldc οδηγός μηχανών

αβούρτσιστος οδηγός μηχανών

Περιγραφή του προϊόντος

12-36V sensorless αβούρτσιστο συνεχούς ρεύματος κύκλωμα οδηγών μηχανών ΣΥΝΕΧΟΥΣ jyqd-V8.3E για τη sensorless μηχανή

(Για την αβούρτσιστη ΣΥΝΕΧΗ μηχανή Sensorless)

Πρότυπος αριθμός	Jyqd-V8.3E
Λειτουργούντα temp.	20-85℃
Λειτουργούσα τάση	12V-36V
Ανώτατο ρεύμα	15A
Cont.working ρεύμα	15A
· Έλεγχος ταχύτητας PWM	Συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%
Αναλογικός κανονισμός ταχύτητας τάσης	0-5V
O.V / L.V προστασία	ΝΑΙ
Παραγωγή σημάτων σφυγμού ταχύτητας	ΝΑΙ

Σημειώσεις εφαρμογής:

1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά του πίνακα οδηγών όπως διευκρινίζεται.

2. Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (δείτε τη σύνδεση για το πώς να κάνει τη ρύθμιση)

3. Jyqd-V8.3E ο πίνακας οδηγών είναι γυμνός πίνακας χωρίς κατοικία και heatsink. Εάν η δύναμη της μηχανής κάτω από 60W, αυτό δεν πρέπει να προσθέσει heatsink, πρέπει μόνο να εξασφαλίσει τον κανονικούς εξαερισμό και καλά τη μόνωση. Εάν η δύναμη της μηχανής περισσότερο από 60W, αυτό πρέπει να προσθέσει heatsink όπως το διάγραμμα όπως κατωτέρω.

4. Παρακαλώ πάρτε τη σημείωση ότι ο πίνακας οδηγών jyqd-V8.3E δεν έχει καμία αντι-αντίστροφη προστασία σύνδεσης, θα βλάψει μόνιμα τον πίνακα οδηγών εάν σύνδεση πολικότητας.

5. Ο λιμένας παραγωγής 5V στον πίνακα οδηγών απαγορεύει συνδέει την εξωτερική συσκευή. Ισχύει μόνο στο εξωτερικούς ποτενσιόμετρο και το διακόπτη του πίνακα για τον κανονισμό και την αντιστροφή ταχύτητας.

6. Το τερματικό «Μ» στον πίνακα οδηγών jyqd-V8.3E είναι το σήμα παραγωγής σφυγμού ταχύτητας μηχανών (αντιφατική παραγωγή), και το μέγιστο ρεύμα παραγωγής είναι λιγότερο από 5mA.

Διάγραμμα καλωδίωσης

5V	Εσωτερική τάση παραγωγής πινάκων οδηγών
Μ	Λιμένας παραγωγής σημάτων σφυγμού ταχύτητας μηχανών, σήμα σφυγμού 5V.
Z/F	Περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR	Λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%
GND	Χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive

2. Λιμένας δύναμης

ΜΑ	φάση Α μηχανών
ΜΒ	φάση Β μηχανών
MC	φάση Γ μηχανών
GND	ΣΥΝΕΧΕΣ ΡΕΎΜΑ
VCC	Συνεχής ρεύμα +

3. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.

4.Control απόσταση λιμένων: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.

5. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.

Διαστατικό σχέδιο

ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JYQD-V8.3E

JYQD-V8.3E-English.pdf
