| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+ |
| Προθεσμία παράδοσης: | 5-10 ημέρες |
| μέθοδος πληρωμής: | T/T, L/C, Paypal |
| Ικανότητα εφοδιασμού: | 1000sets/day |
| 5V | Εσωτερική τάση παραγωγής πινάκων οδηγών |
| Μ | Λιμένας παραγωγής σημάτων σφυγμού ταχύτητας μηχανών, σήμα σφυγμού 5V. |
| Z/F | Περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση. |
| VR | Λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100% |
| GND | Χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive |
| ΜΑ | φάση Α μηχανών |
| ΜΒ | φάση Β μηχανών |
| MC | φάση Γ μηχανών |
| GND | ΣΥΝΕΧΕΣ ΡΕΎΜΑ |
| VCC | Συνεχής ρεύμα + |
|
3. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση. |
|
4.Control απόσταση λιμένων: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.
|
|
5. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων. |
| Σημειώσεις εφαρμογής: |
|
1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά του πίνακα οδηγών όπως διευκρινίζεται.
|
|
2. Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (δείτε τη σύνδεση για το πώς να κάνει το theadjustment)
|

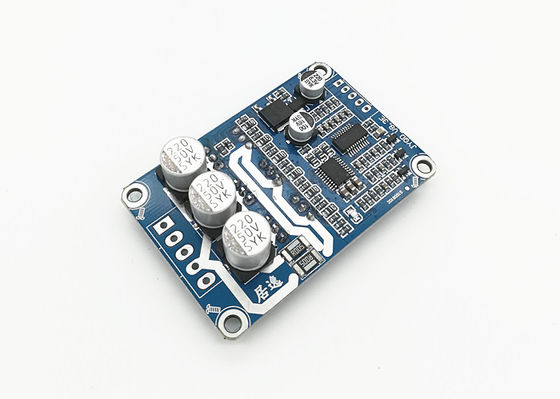

| 3. Jyqd-V8.3E ο πίνακας οδηγών είναι γυμνός πίνακας χωρίς κατοικία και heatsink. Εάν η δύναμη της μηχανής κάτω από 60W, αυτό δεν πρέπει να προσθέσει heatsink, πρέπει μόνο να εξασφαλίσει τον κανονικούς εξαερισμό και καλά τη μόνωση. Εάν η δύναμη της μηχανής περισσότερο από 60W, αυτό πρέπει να προσθέσει heatsink όπως το διάγραμμα όπως κατωτέρω. |
